油压六方端子机背景技术:

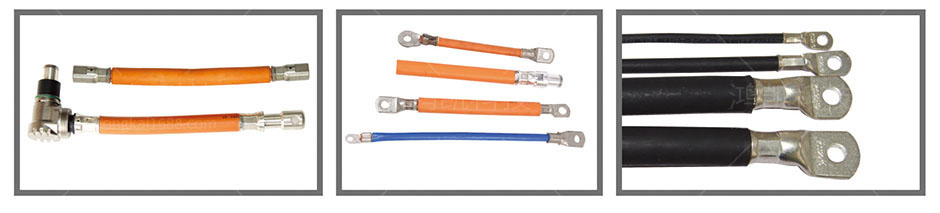

线束是电路中连接各电器设备的接线部件,由绝缘护套、接线端子、导线及绝缘包扎材料等组成。现有的端子机制造的线束压接不够紧,容易松脱导致接触不良,通过大电流时会产生火花,难以承受强电流,而且制备的线束端子精度不高,难以达到客户的要求。
因此,急需提供一种油压六方端子机,以解决现有技术的不足。
油压六方端子机技术要素:
本实用新型的目的是提供油压六方端子机,解决现有端子机制备的线束难以达标的技术问题。
为实现上述目的,本实用新型采用如下的技术方案:

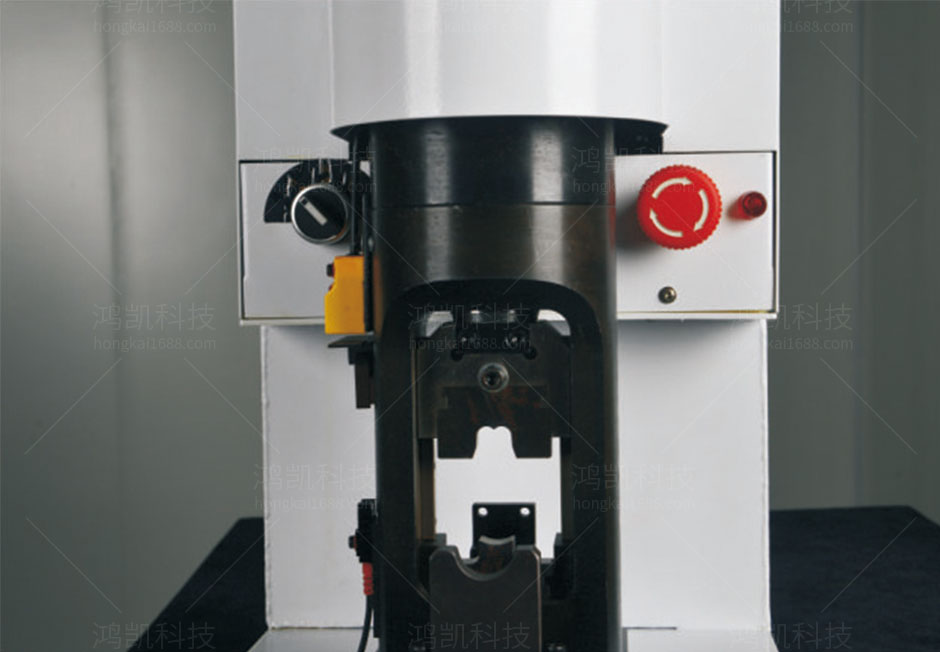

油压六方端子机,包括机架,所述机架的顶面上设有模具底板,所述模具底板上设有模具固定座,所述模具固定座内活动地安装有内模座,所述模具固定座上固设有外模座,所述内模座上设有第一凹槽和第二凹槽,所述第一凹槽和所述第二凹槽内分别设有第一弹性件和第二弹性件,所述第一弹性件连接第一压接滑块,所述第二弹性件连接第二压接滑块,所述外模座上设有第三凹槽和第四凹槽,所述第三凹槽和所述第四凹槽内分别设有第三弹性件和第四弹性件,所述第三弹性件连接第三压接滑块,所述第四弹性件连接第四接压滑块,所述第一压接滑块的底面和所述第二压接滑块的顶面相接,所述第三压接滑块的底面和所述第四压接滑块的顶面相接,所述第一压接滑块的顶面抵接所述模具固定座顶面内壁,所述内模座的下侧端面与所述第四压接滑块的外侧端面相接,所述外模座的上侧端面与所述第一压接滑块的外侧端面相接,所述模具底板上设有液压缸撑板,所述油缸撑板上设有液压缸固定座,所述液压缸固定座上设有液压缸,所述液压缸上设有液压传动轴,所述液压传动轴固接内模座。

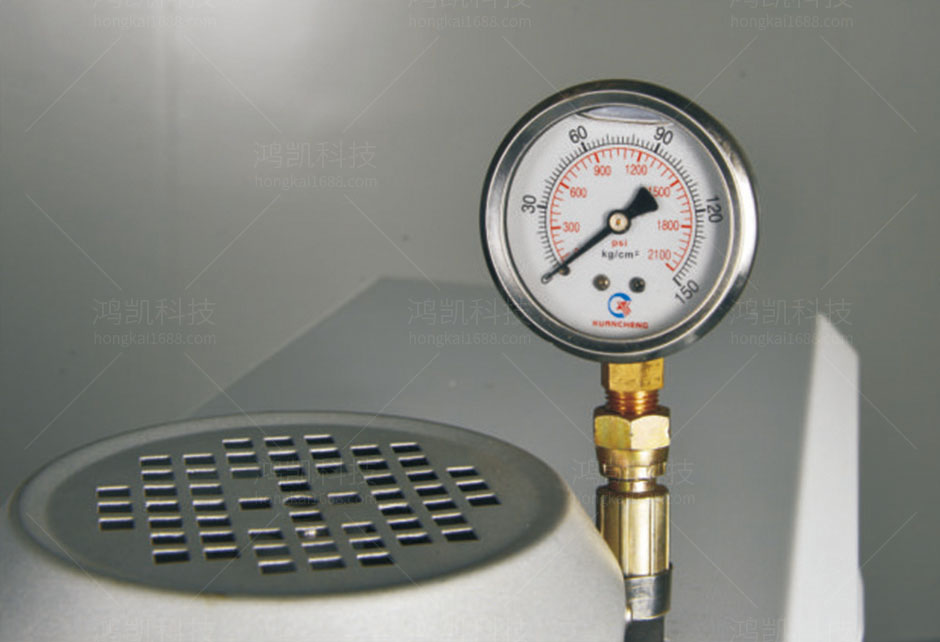

油压六方端子机功能特点
大平方粗线用铆接设备,替代传统笨重油压设备
结构轻巧,可自由搬运,满足各种环境需求
压接时具有保压功能,压接力量大
更换模具方便快捷,可配套多种压接模具
油压六方端子机技术总结
本实用新型涉及模具技术领域,尤其涉及油压六方端子机,包括机架,机架的顶面上设有模具底板,模具底板上设有模具固定座,模具固定座内活动地安装有内模座,模具固定座上固设有外模座,内模座上设有第一凹槽和第二凹槽,第一凹槽和第二凹槽内分别设有第一弹性件和第二弹性件,第一弹性件连接第一压接滑块,第二弹性件连接第二压接滑块,外模座上设有第三凹槽和第四凹槽,第三凹槽和第四凹槽内分别设有第三弹性件和第四弹性件,第三弹性件连接第三压接滑块,第四弹性件连接第四接压滑块,内模座由液压传动轴驱动,将端子置于模具内,可以自动将端子压接成标准的正六边形,线束压接紧凑,不容易松脱,通过大电流时不会产生火花,可以承受强电流。

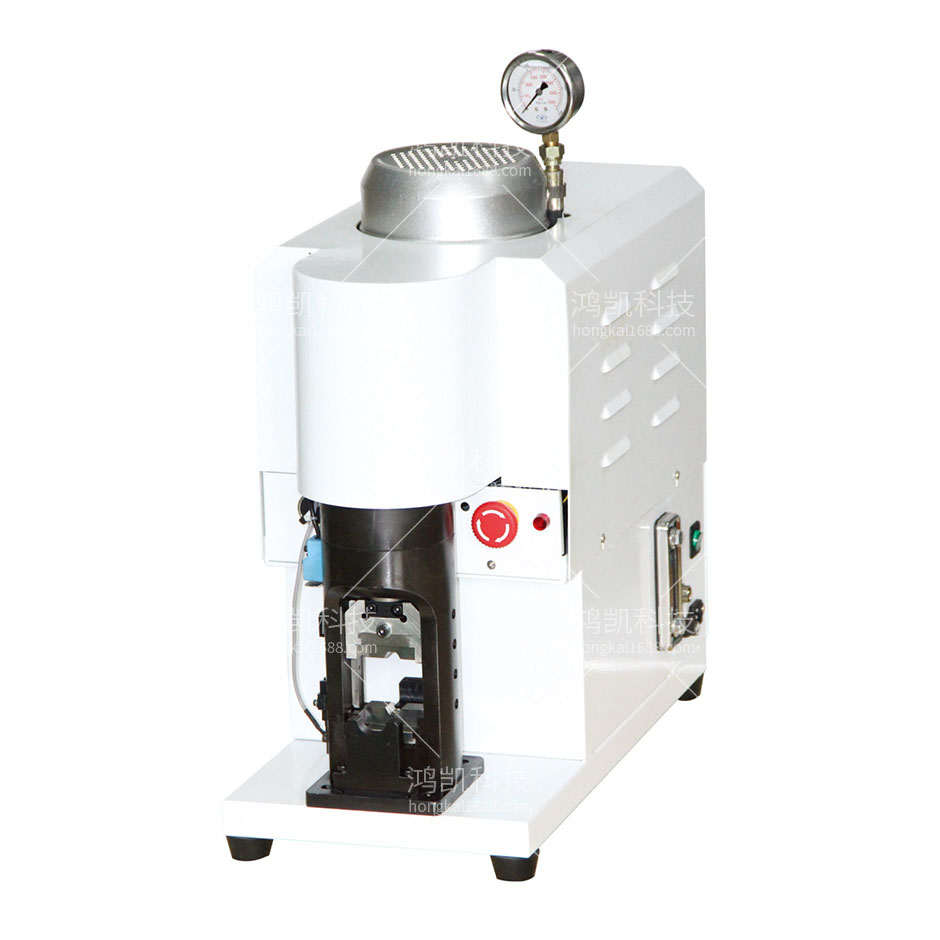

油压六方端子机技术参数
型号:YKH-30T
工作压力:30T
压接范围:1-150mm²
行程:50mm
电源:220V
重量:75kg
尺寸:600*280600mm
压接外形:B形口、六边形,条紋状,凹凸形等
