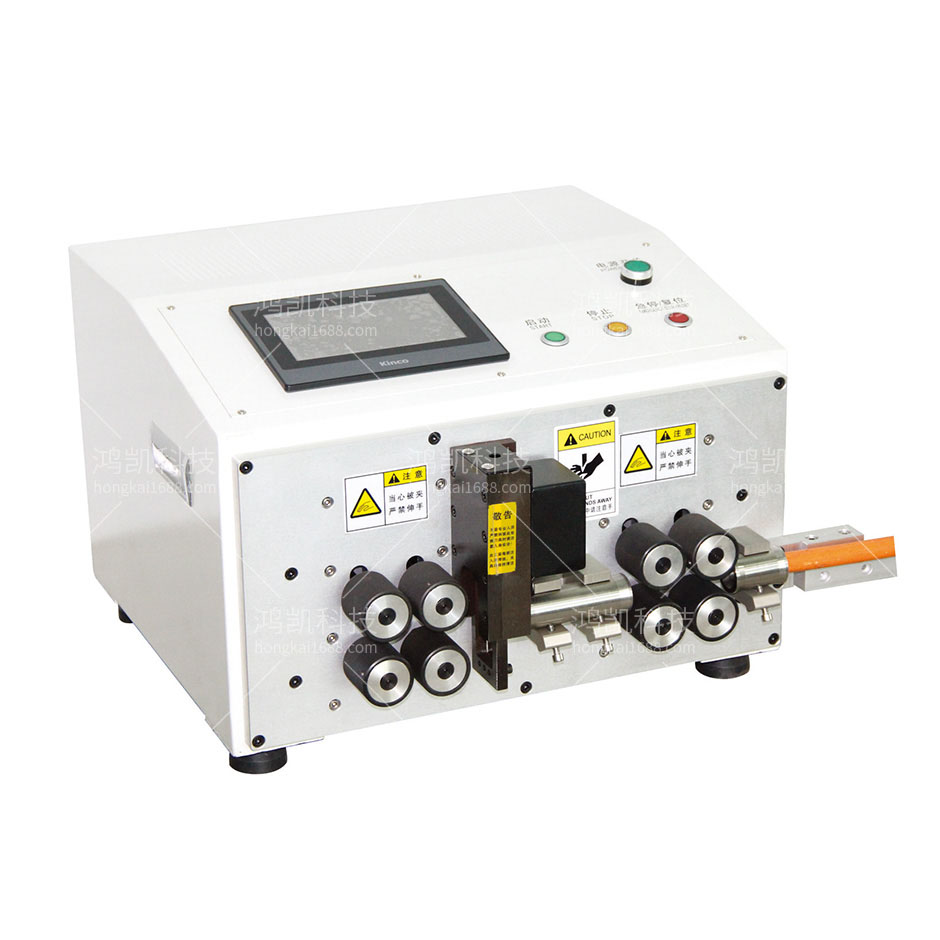

电脑裁线剥线机的概述
近电子产品,倾向轻,薄,短,小之要求,故需电线也越向细线,短线及高精度,本机正好能发挥其大长处。以往被视为很难加工的之内的短线,现在并无任何困难,甚至总长仅有时,两端亦可同时各剥0.3MM,同时可分别设送线,进刀,退刀,再脱皮及脱皮速度,对于隔离线亦可强制脱皮到,排除了以往隔离线不能全剥及伤到心线这困扰。
电脑裁线剥线机主要部件:
1、进线轮:输送线材及剥出线头。剥线机在剥短线时既剥线头又剥线尾(线长小于50mm),在剥线机剥中剥的时候除剥线头外,还具备剥开中间几处的功能。
2、出线轮:为剥线机输送线材及剥出线尾。(剥线机在剥短线时没有作用,需使“出线轮抬起旋钮”在“u”位置)
3、进线轮间隙调节旋钮:调节剥线机的进线轮间隙,往上旋动间隙增大,往下旋动间隙减小(根据线材的粗细来调整)。
4、剥线机进线轮压力调节旋钮:调节剥线机的进线轮压力,拉出后顺时针旋转,进线轮压力增大,拉出后逆时针旋转,进线轮压力减小。(根据线材的线皮强度来确定,即剥线皮的难易,难则压力增大,易则压力减小)
5、进线轮抬起旋钮:剥线机穿线时抬起进线轮,顺时针转动旋钮为抬起进线轮,以便能够顺利穿过线材;工作时放下进线轮逆时针转动旋钮为放下进线轮,压住线材。
电脑裁线剥线机功能特点

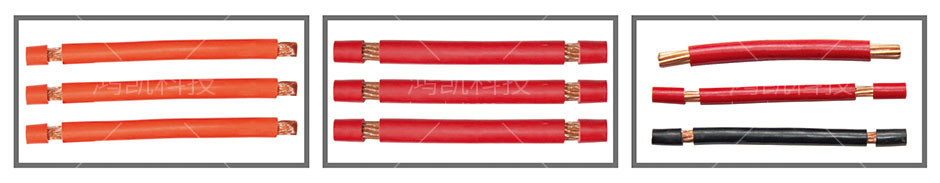

本机针对圆护套线的加工,自动裁线,剥两端外护套皮
无声混合式步进电机控制送线装置,送线更精准
本机由电脑控制,按键操作,性能稳定,操作简易
高速剥线,裁线范围内可任意设定线头、线尾及总长
电脑裁线剥线机技术参数
剥线范围:前端30mm
后端100mm(超过30mm需半剥)
切割长度:0.1mm-100m
切割公差:±0.2%L
最大导管直径:φ18
刀片:2片
电源:220V50/60Hz
生产率:2000-3000pcs/h
功率:1000W
尺寸:400*515*345mm
