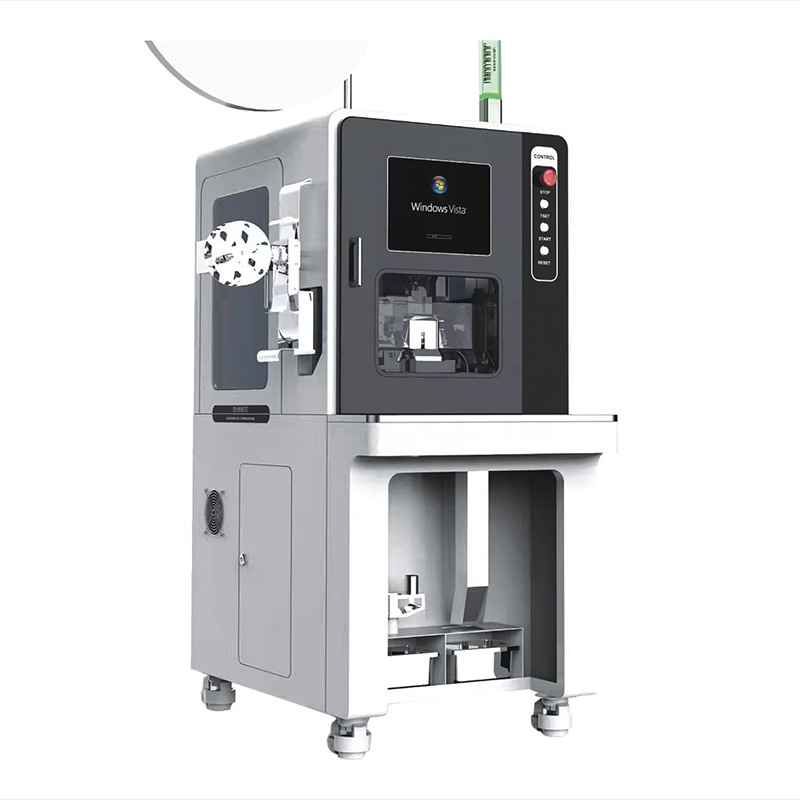

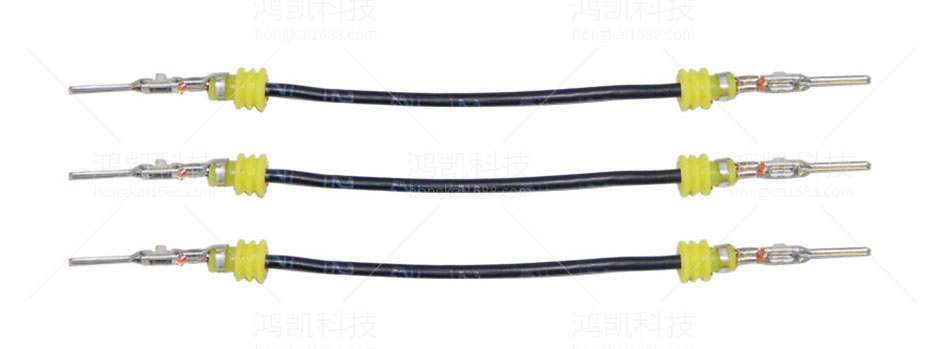

全自动单头打端单穿防水栓介绍
全自动单头打端单穿防水栓背景技术
目前,现有技术的防水栓均采用人工穿防水栓,存在效率低,位置偏差大一致性不好的问题,而且铜丝线头易打弯散乱不能满足生产要求,因此,穿防水栓设备的创新是急需解决的问题。
全自动单头打端单穿防水栓技术方案
本实用新型的全自动单头打端单穿防水栓,包括底座、两根机架和控制装置;所述两根机架对称,且垂直安装在底座中部上端面;所述控制装置安装在两根机架上端面;所述全自动单头打端单穿防水栓还包括滚桶、滑轮、电机、导轨、摆针座、套管、滑块、导线固定器和机械手抓;所述滚桶、滑轮和电机依次相连,并安装在底座上端面的左侧;所述导轨安装在底座上部,且导轨左端与滚桶右侧壁贯穿;所述导轨左侧设置有气管;所述摆针座安装在导轨右端下部;所述套管和滑块均与控制装置连接,且活动安装在导轨右端下部;所述导线固定器安装在底座右侧端;所述机械手抓与控制装置连接;所述控制装置右下方设置有气动顶针。
全自动单头打端单穿防水栓功能特点

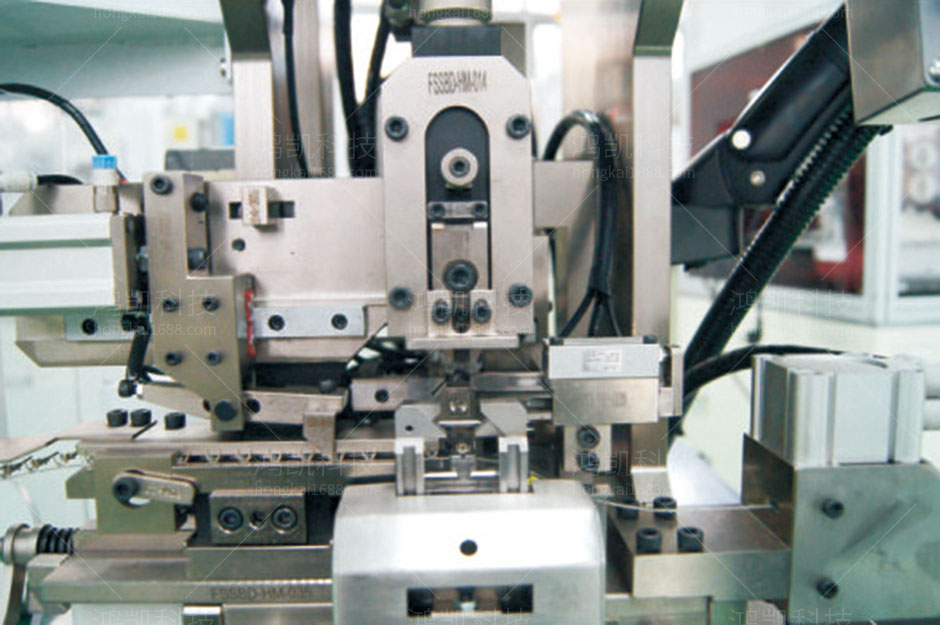

本机采用直线模组将穿防水塞、剥皮、压接一体化

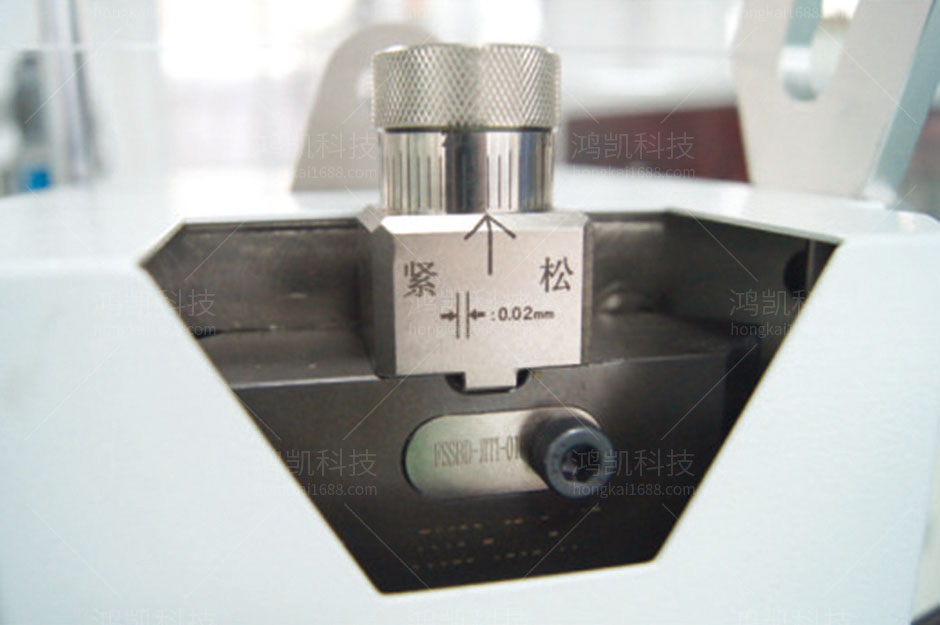

数据调整剥皮长度、穿防水塞深度和打端包胶深度
采用伺服电机控制端子压接,高速冲压,压力稳定

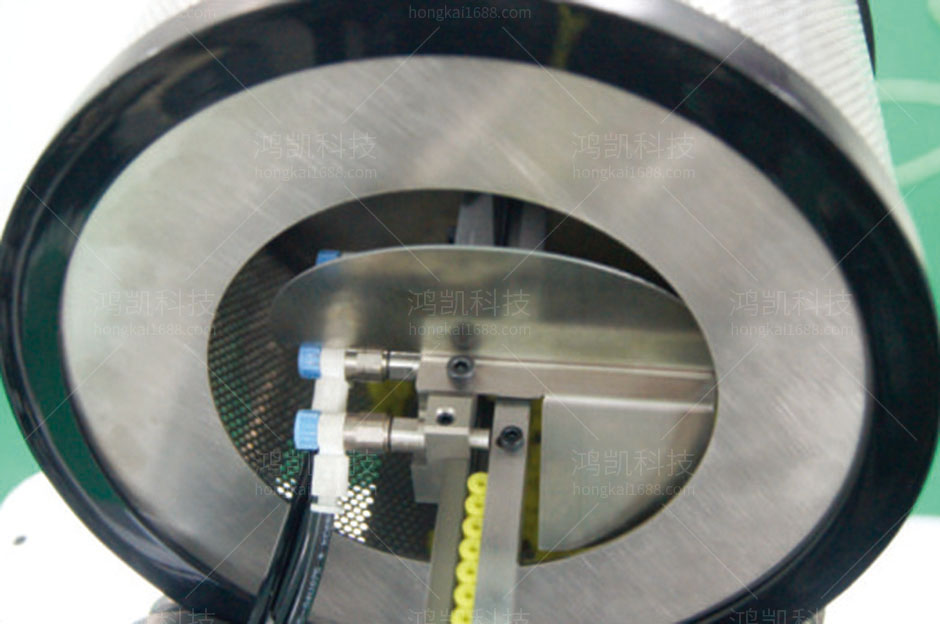

防水塞送料机构,简单易更换,满足多种需求
全自动单头打端单穿防水栓技术参数
适用线径:0.3-3mm²
剥线长度:0.5mm-10.0mm
切线误差:±0.02mm
压着能力:3T
行程:40mm
单周期:3s
产能:1000-1200条/H
适用防水塞:≤¢10×10
电源:AC220V50Hz
总量:150KG
本体尺寸:560*900*1300MM
