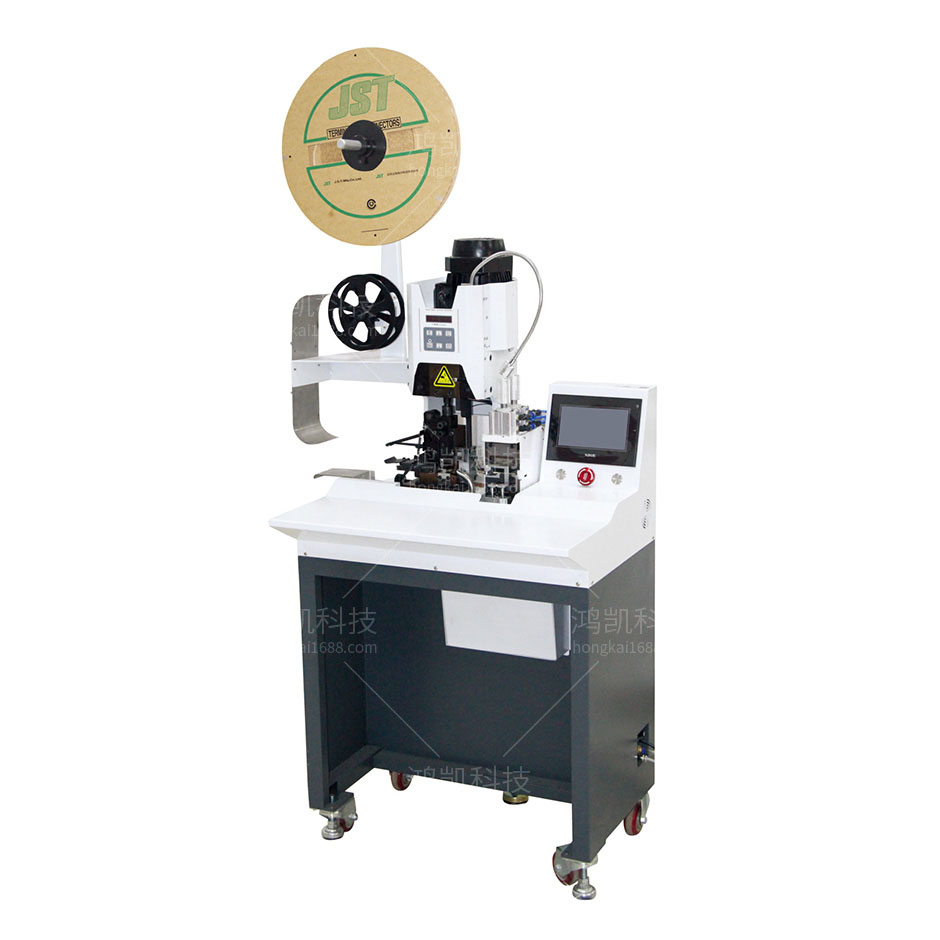

多芯线自动剥皮打端机介绍
多芯线自动剥皮打端机背景技术:
目前有专门用来给电线剥皮的工具剥线钳。现有的剥线钳能够满足大部分不同规格电线的剥皮需要,但是剥线钳价格不菲,对于只需要偶尔进行电线剥皮的用户来说,购买剥线钳也就显得没有必要。如果能够利用现有工具,快速的制作出简易的剥皮工具的话,不仅能够提高工作效率,还能够有效的节约成本。
多芯线自动剥皮打端机技术特征:
一种多芯线自动剥皮打端机装置,其特征在于,包括有左下压板、右下压板、刀片、上压板,右下压板通过螺丝可拆卸的固定贴合在左下压板的右侧,左下压板和右下压板构成下压板,下压板的一端具有开口朝上的U型口,U型口的两侧分别连通左下压板的左侧面和右下压板的右侧面,左下压板末端的上表面固定有连接部,上压板通过转轴可在垂直面上转动的安装在连接部的右侧,刀片位于U型口处,刀片的刀锋朝上,刀片被夹紧在左下压板和右下压板之间,左下压板的右侧设有用于安装刀片的安装槽,安装槽的深度等于刀片的厚度。
多芯线自动剥皮打端机技术总结
本实用新型公开了一种多芯线自动剥皮打端机装置,包括左下压板、右下压板、刀片、上压板,右下压板通过螺丝可拆卸的固定贴合在左下压板的右侧,左下压板和右下压板构成下压板,下压板的一端具有开口朝上的U型口,U型口的两侧分别连通左下压板的左侧面和右下压板的右侧面,左下压板末端的上表面固定有连接部,上压板通过转轴可在垂直面上转动的安装在连接部的右侧,刀片位于U型口处,刀片的刀锋朝上,刀片被夹紧在左下压板和右下压板之间,左下压板的右侧设有用于安装刀片的安装槽,安装槽的深度等于刀片的厚度。本实用新型的剥皮装置,具有结构简单,制作简单,成本低廉的优点。
多芯线自动剥皮打端机功能特点

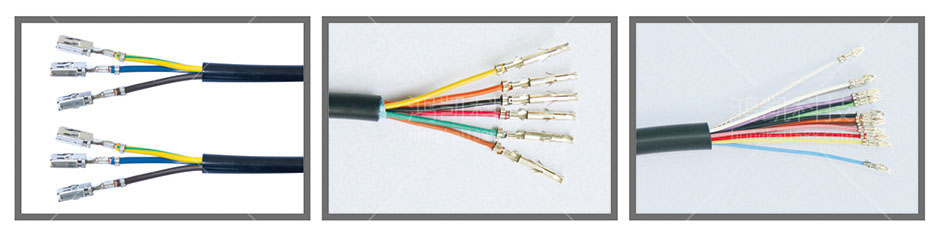

本机为多芯线自动切断剥皮打端一体机
次性最高可剥打12芯线
脚踏控制,操作简单,操作安全
品牌部件组合,且全部经过机密处理
多芯线自动剥皮打端机技术参数
剥皮范围:2-4芯最短剥皮35mm
5-10芯最短剥皮40mm
铆压范围:芯线:φ0.8mm-φ4.0mm
工作效率:12芯:5500PcS/H
电机功率:50W
电源:220V50/60Hz
重量:90kg
尺寸:650*450*1350mm
