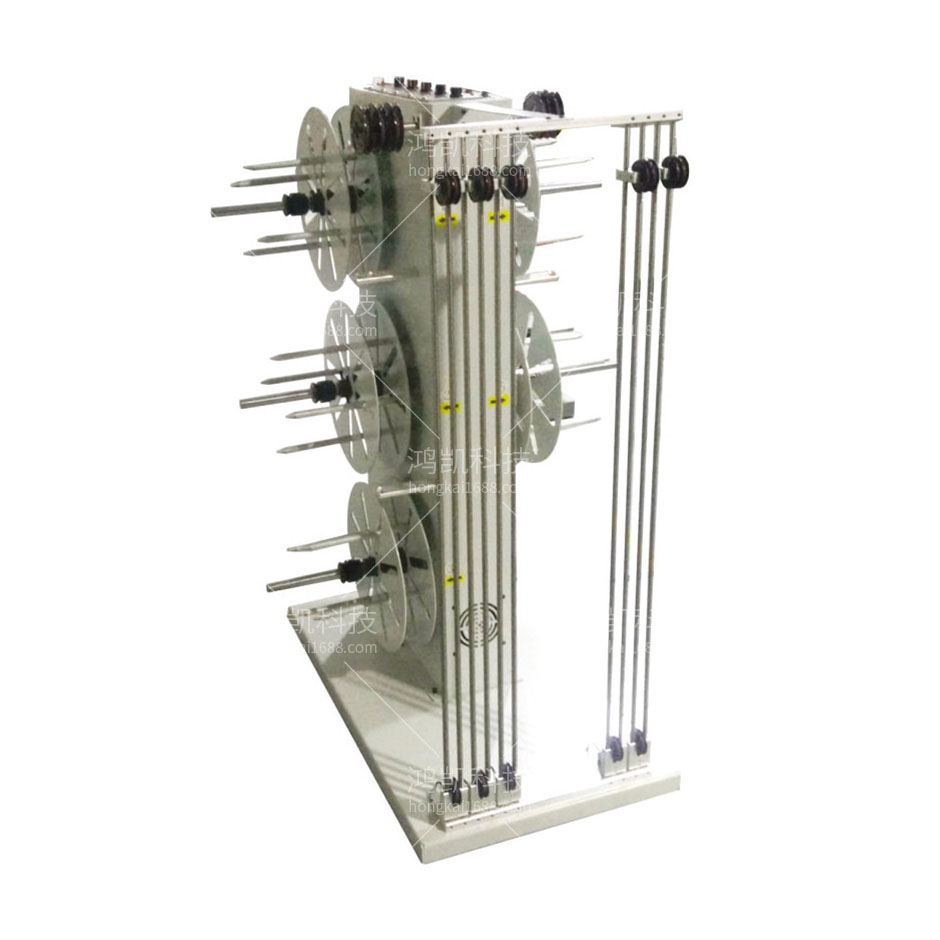

五轴送线机背景技术:
随着产业革命的升级以及人工成本越来越昂贵,自动化生产越来越普遍,同时对自动化生产的要求也越来越高,生产的各个环节都逐渐要求生产自动化。市面上的送线方法大多采用一个轮子上面绕着一个线圈,然后由机器自动拉扯线带使得轮子转动从而实现送线的功能,但这种送线方法需要较大的力来拉扯线带使得轮子转动,往往会导致线带被扯断或者影响线带的性能,生产中往往也因为被扯断的线带而不得不暂停生产,降低了工作效率。
因此,发明一种五轴送线机来解决上述问题很有必要。
五轴送线机技术要素:
本实用新型的目的在于提供一种五轴送线机,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种五轴送线机,包括基座,所述基座顶部设置有支撑板,所述支撑板一侧设置有导线导杆,所述导线导杆一端设置有校直固定方条,所述校直固定方条顶部设置有校直活动压块,所述校直活动压块顶部设置有调节旋钮,所述校直固定方条一端固定设有导线器,所述校直固定方条上设置有校直编码器,所述导线导杆底部设置有驱动电机,所述驱动电机输出轴端部连接有送线被动皮带轮,所述支撑板一侧顶部固定设有输送压轮固定架,所述输送压轮固定架底部设置有输送压轮,所述输送压轮底部设置有主动送线轮,所述送线被动皮带轮与主动送线轮之间通过皮带传动连接,所述主动送线轮与支撑板活动连接,所述输送压轮固定架一侧设置有导线固定板,所述导线固定板一侧设置有导线气缸固定块,所述导线气缸固定块顶部设置有导线气缸,所述导线气缸顶部设置有报警感应装置。
五轴送线机技术总结
本实用新型公开了一种五轴送线机,包括基座,所述基座顶部设置有支撑板,所述支撑板一侧设置有导线导杆,所述导线导杆一端设置有校直固定方条,所述校直固定方条顶部设置有校直活动压块,所述校直活动压块顶部设置有调节旋钮,所述校直固定方条一端固定设有导线器,所述校直固定方条上设置有校直编码器,所述导线导杆底部设置有驱动电机,所述驱动电机输出轴端部连接有送线被动皮带轮,所述支撑板一侧顶部固定设有输送压轮固定架,所述输送压轮固定架底部设置有输送压轮。本实用新型可用于识别卡线或不送线状态,同时还具有报警提醒功能,避免设备停止状态时不工作提醒,而且保证了线输送时的平直度。
五轴送线机技术参数
电源:220V
功率:140W
规格:500*500*900mm
机器承重:15KG
