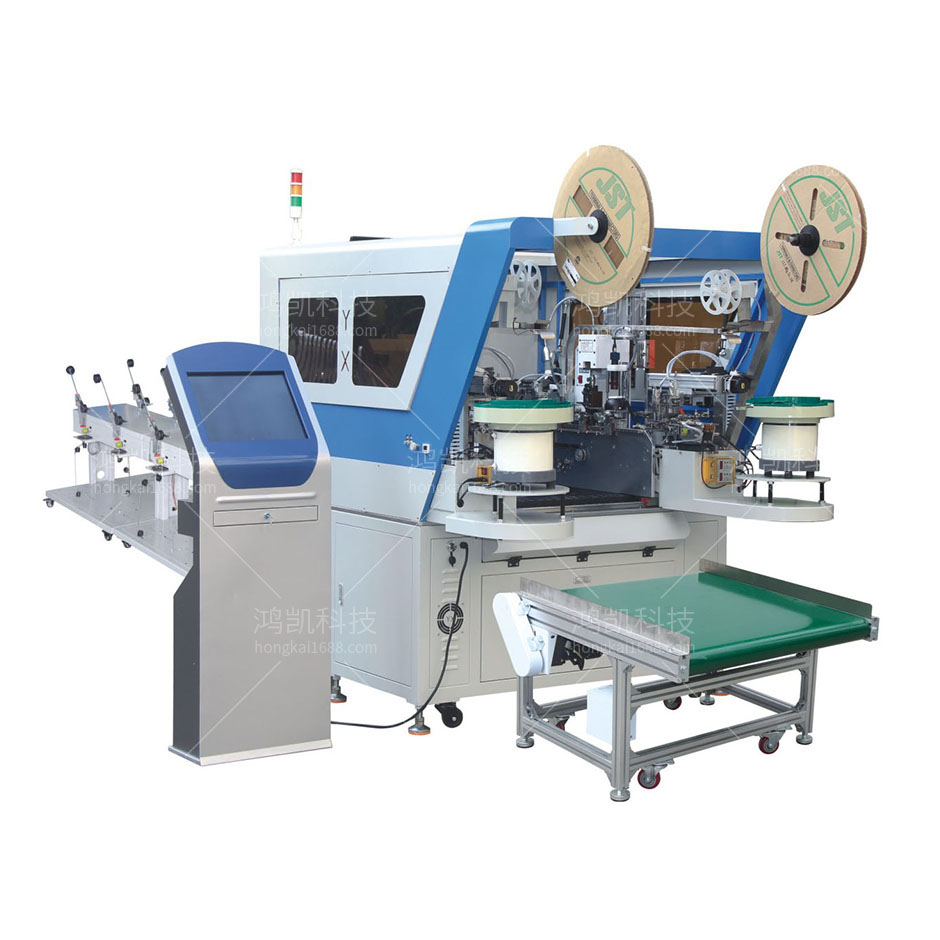

全自动插胶壳机(双打双穿型)

全自动插胶壳机(双打双穿型)

设备功能

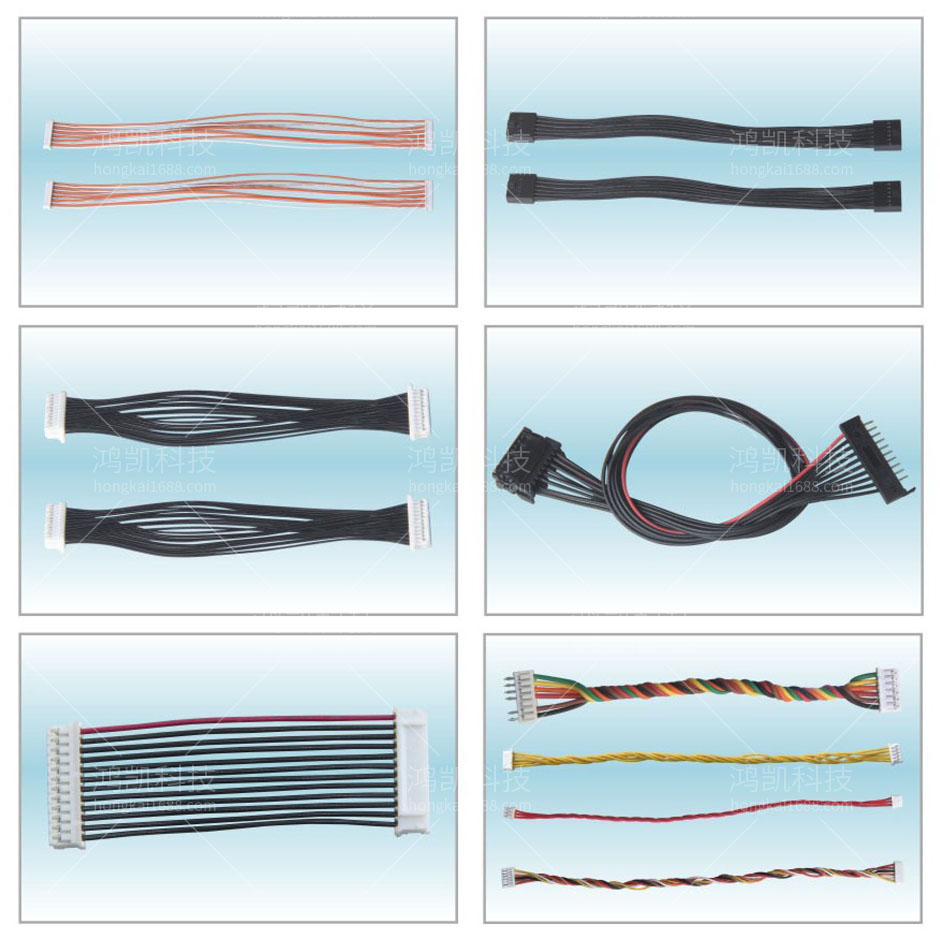

此设备可实现线材一端自动切线,剥皮,端子压着,穿胶壳,另一端自动切线、剥皮、端子压着,穿胶壳等功能的全自动双端插胶壳机。
注:可以根据贵司产品工艺特点,提供个性化线束加工解决方案,非标定制设备。
1独立式双刀座,方便快速调节剥口深度;
2、多功能自由搭配;
3集成化操作(压接管理、视觉、参数)一体化;
4、自带手持示教器,方便调试:

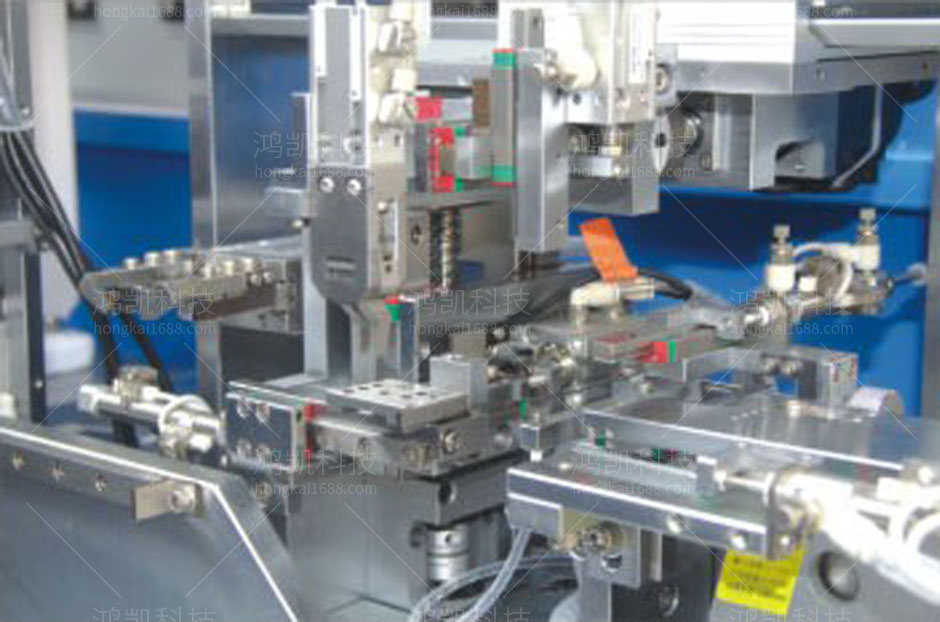

5插入采用3轴分体式作业,有效提高插入效率;
导向式插入方式,有效提高插入精度及保护端子功能区;
6、翻转式不良品隔离方式,生产不良100%隔离;
7两端分开独立式调节,方便设备调试。

联系电话:18002620902

产品详情
全自动插胶壳机(双打双穿型)介绍:


型 号:全自动插胶壳机(双打双穿型)
电 源:AC 220V
最大功率:约4.8KW
气 压: 0.4-0.6MPa
机器重量:800KG
外型尺寸:2400Lx1500Wx1850H(不含送线机及振动盘部分)
功 能: A端:剥皮、剥皮,压接、插入:B端:剥皮,剥皮、压接、插入。
加工范围:AWG20-AWG30
加工长度:950>L>80mm(特殊需求请联系当值业务)
裁线精度 :0.5mm+裁线长度*0.2%
剥皮长度:A端:0.1-6.0mm B端:0.1-10.0mm
压着能力:1.5KN可根据客户要求订做
做最大插PIN数:单排20孔,最大3排
最大插PIN色数:8色(更多颜色须定制)
胶壳尺寸: MAX:40x25x25,MIN:5x6x3
最高运转速度:5600孔/H(具体产能根据材料及要求不同时有浮动降低)
基本检测功能:电线有无、电线打结、端子有无,剥皮异常(注适用于长度大干20MM时)、端子压力监测、插拔力检测、胶座有无,不良率设定
标配组件:送线机

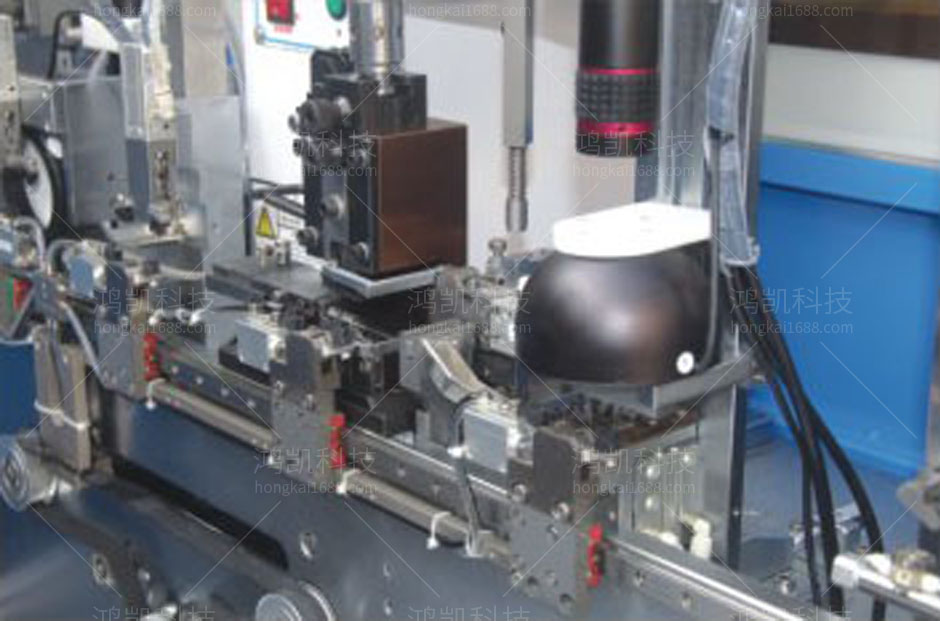

选 配: 端子压力监控(双端检测)、四镜头CCD视觉检测。

不良率设定说明:
1、报警停机:电线有无,电线打结,端子有无,胶座有无,不良率设定超标
2、报警挑选继续生产:剥皮异常,端子压力异常,插拔力异常,不良率设定未超标。
