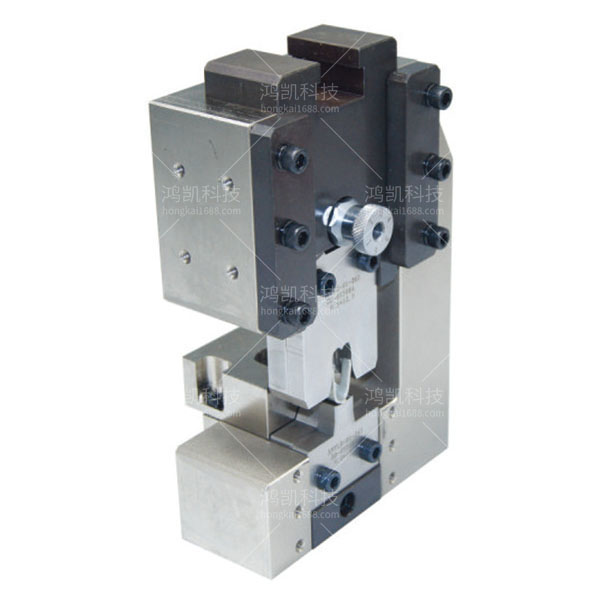

YHK-U型端子模具介绍
YHK-U型端子模具背景技术:
现有技术的压线端子,通常为套管型,一端为套管、另一端为连接片,连接片上设置有连接孔。首先,线缆剥口置入套管中;然后将套管局部或全部压扁,使线缆被变形的套管夹紧;另一端通过连接孔连接另一线缆,如螺钉连接、螺栓连接、或锡膏焊接。
该种类型的接线端子,容易出现套管变形不够到位、套管夹持线缆不够力,线缆容易脱落、电接触不够良好;该种套管型接线端子,一端为套管、另一端为连接片,其制造工艺较为复杂、成本较高、制造效率较低。
所以,有必要设置一种较为容易制作的端子模具;连接线缆时较为方便进行,线缆连接牢靠。
YHK-U型端子模具技术总结
本实用新型公开了一种U型端子模具,包括有第一连接端及第二连接端,第一连接端及第二连接端为一体锻铸成型或者由一基材折弯成型,第一连接端及第二连接端呈台阶分布,第二连接端的台阶面高于第一连接端的台阶面,第二连接端呈U型;第二连接端包括有围绕轴向弯曲的弧面体、连接在弧面体两端的第一压接片及第二压接片,弧面体的内弧面上设置有至少一条围绕轴向弯曲的凹槽;第一连接端设置有连接孔。线缆与弧面体连接牢靠、且增大接触面,电接触更良好;本连接端子的制造工序少,工序操作简单,制造成本较低。
YHK-U型端子模具技术参数
重量:4.5KG
送料块:35MM
滑行行程:30MM
模刀调整:刻度旋转式
工艺类型:冲压成型模
主要加工设备:接线端子压线
