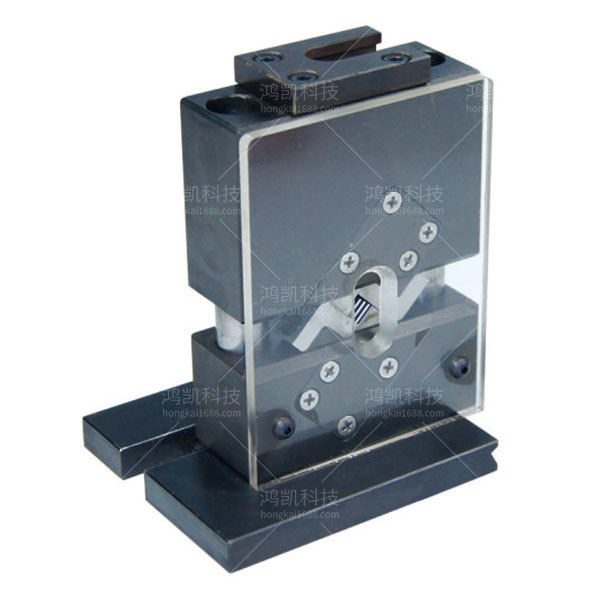

YHK-四边免换压接模具介绍
YHK-四边免换压接模具背景技术:
在电力以及通讯等领域中,线缆与端子的连接通过压接机来实现,目前在市面上售卖的压接机的压模机构多为两面压模或者六面压模,两面压模的端子受力不均匀,压接效果不够好,而六面压模的压接机结构过于复杂,造价高,原件多,设备故障率高。
YHK-四边免换压接模具技术特征:
1、一种四边免换压接模具的压模机构,其特征在于:包括
上压模,在所述上压模上设有一上定压块和一上弹性压块,所述上定压块呈7字形结构向左侧倾斜,所述上弹性压块呈方形向右侧倾斜并与呈7字形结构的所述上定压块的横向部位平行,其下端的侧面为压接面,上端通过弹性元件与所述上压模固定;
下压模,在所述下压模上设有一下定压块和一下弹性压块,所述下定压块呈倒7字形结构向右侧倾斜并与所述上定压块平行,所述下弹性压块呈方形向右侧倾斜并与所述上弹性压块平行,其上端的侧面为压接面,下端通过弹性元件与所述下压模固定;
当所述压模机构处于闭合状态,所述上定压块、所述上弹性压块、所述下定压块以及所述下弹性压块向内聚拢构成四边压接工件的结构。
2、根据权利要求1所述的四边免换压接模具的压模机构,其特征在于:所述弹性元件是伸缩弹簧。
3、根据权利要求1所述的四边免换压接模具的压模机构,其特征在于:所述弹性元件是压簧。
4、根据权利要求1所述的四边免换压接模具的压模机构,其特征在于:所述上压模与所述下压模通过伸缩装置连接,所述伸缩装置是在所述下压模上设置伸缩油缸,所述伸缩油缸的神缩端与所述上压模连接。
5、根据权利要求1所述的四边免换压接模具的压模机构,其特征在于:所述上压模通过冲压装置安装在机架上,所述下压模固定在所述上压模的正下方。
YHK-四边免换压接模具技术参数
压接范围:10-300MM²
刀模厚度:12MM(可定制)
外形尺寸:188*100*250MM
重量:17KG
压接形状:四边型
行程:50MM
YHK-四边免换压接模具技术总结
本实用新型提供了一种四边免换压接模具的压模机构,包括上压模以及设置在所述上压模正下方的下压模,所述上压模设置上定压块和上弹性压块,下压模设置下定压块和下弹性压块,上、下压模配合构成四边压接工件的结构。本设备具有结构简单,线缆与端子受力均匀连接可靠,设备故障率低的优点。
