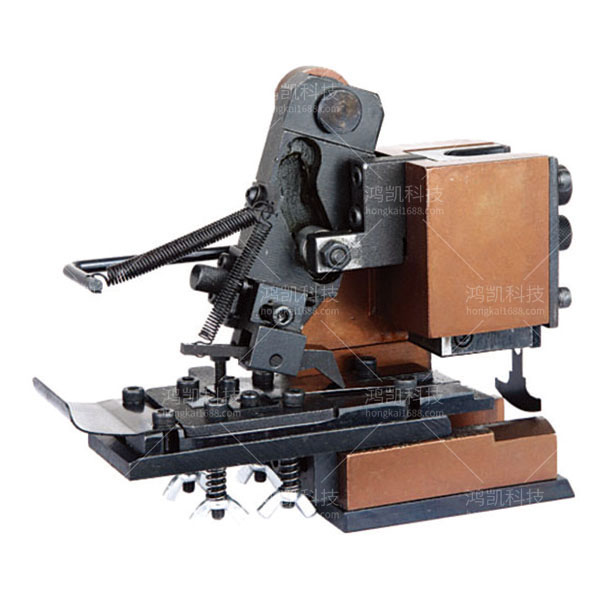

YHK-OTP反直送端子模具介绍
YHK-OTP反直送端子模具背景技术:
模具行业的发展标志着标志着一个国家达到工业发展水平及产品开发能力,模具加工涉及机械设计制造、塑性加工、铸造、金属材料及其热处理、高分子材料、金属物理、凝固理论、粉末冶金、塑料、橡胶、玻璃等诸多领域。模具加工总体分为金属材料制件成形模具和非金属材料制件成形模具,金属材料制件成形模具包括冲压模具、锻造模具、压铸模具、挤压模具、拉丝模具、粉末冶金模具等;非金属材料制件成形模具包括塑料注射,橡胶制件、玻璃制件和陶瓷制件成形模具等。随着如今市场竞争力越来越大,模具行业应逐步加快改进速度,保持产品的市场竞争力。
通常的OTP反直送端子模具,是在端子进入模具时,模具内的导轨来定位端子。因此端子的尺寸会影响模具的大小,这样的结构会让模具的外形尺寸很大,带来的弊端是模具外形大,浪费材料,使用注塑机也受模具太大的限制。
YHK-OTP反直送端子模具技术特征:
1、一种OTP反直送端子模具,包括模具本体,其特征在于,还包括端子导轨,所述端子导轨上沿长度方向设置有导向槽,该端子导轨上钻有螺孔和端子定位针,且端子导轨设有螺孔和定位针的部分宽度大于端子导轨的其他部分,所述端子导轨为四根分别为端子导轨Ⅰ、端子导轨Ⅱ、端子导轨Ⅲ和端子导轨Ⅳ,所述模具本体上设置有端子导轨安装槽,四个端子导轨分为两组对称安装在模具本体的端子入口侧和端子出口侧。
2、根据要求1所述OTP反直送端子模具,其特征在于,所述端子导轨Ⅰ、端子导轨Ⅱ、端子导轨Ⅲ和端子导轨Ⅳ通过固定螺钉固定在模具本体上。
3、根据要求2所述OTP反直送端子模具,其特征在于,所述端子导轨为长条形。
4、根据要求2所述OTP反直送端子模具,其特征在于,所述模具本体上设置有安装端子导轨的安装凹槽。
YHK-OTP反直送端子模具技术总结
本实用新型公开了一种OTP反直送端子模具,包括模具本体和端子导轨,所述端子导轨上沿长度方向设置有导向槽,该端子导轨上钻有螺孔和端子定位针,且端子导轨设有螺孔和定位针的部分宽度大于端子导轨的其他部分,所述端子导轨为四根分别为端子导轨Ⅰ、端子导轨Ⅱ、端子导轨Ⅲ和端子导轨Ⅳ,所述模具本体上设置有端子导轨安装槽,四个端子导轨分为两组对称安装在模具本体的端子入口侧和端子出口侧。本实用新型利用端子导轨从而使模具尺寸减小,方便模具的生产,模具更轻便,模具加工费用降低,模具生产时选择注塑机范围更广,具有广泛适用性。
YHK-OTP反直送端子模具技术参数
重量:4.8kg
送料:Max:35mm
滑块行程:38-42mm
模刀调整:刻度钮旋转式
