半剥扭线机背景技术:
半剥扭线机是一种扭线设备,其需要对电线半剥处理,再通过扭线轮与固定块之间的相对转动,将电线扭线操作,虽然其自动化程度不高,但在小规模使用中,使用方便,效益尚可。
现有的半剥扭线机,其扭线轮与底部固定块之间的距离要么固定,要么调节困难,使用起来不够方便。
半剥扭线机技术要素:

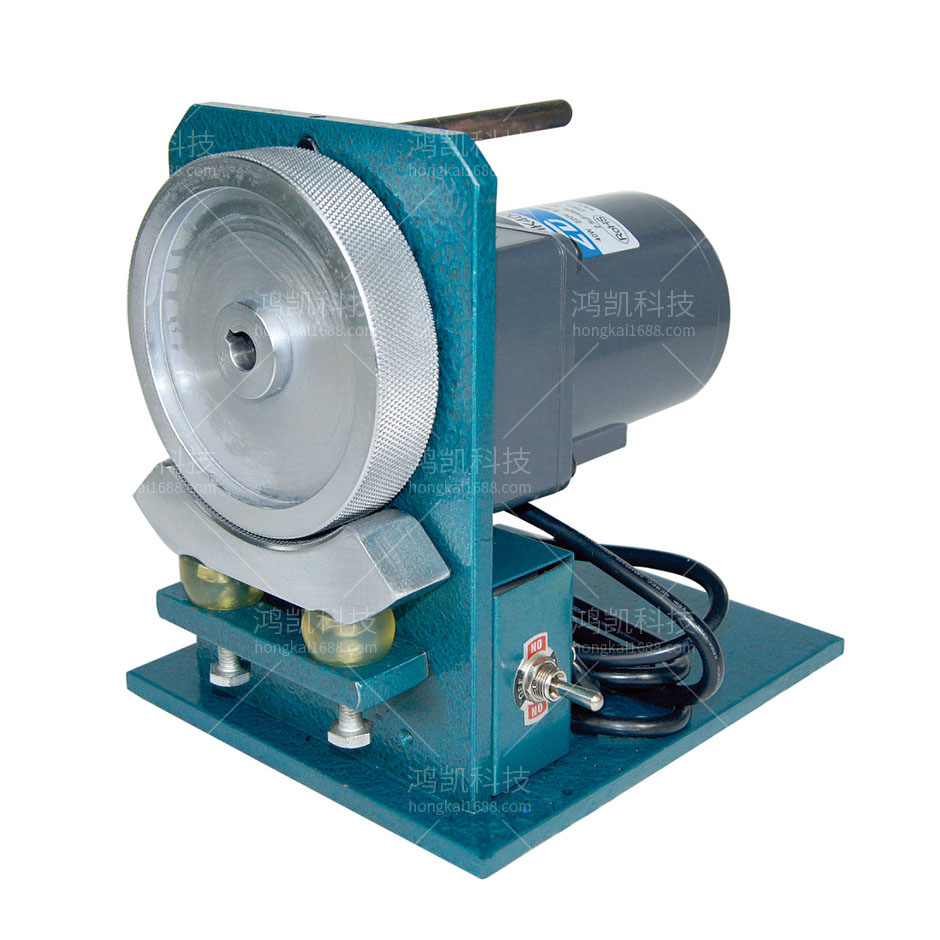

一种半剥扭线机,包括L形架,L形架由一竖直的固定板和一水平的底板组成,其中竖直固定板的一面固定有电机,竖直固定板的另一面固定有扭线轮,扭线轮与电机轴接,扭线轮下方设置有固定块,其中固定快的上表面为弧面;固定快下部设置有安装板,固定快与安装板之间设置有牛晶块,安装板的两侧固定有齿条,安装板与L形架的固定板之间通过滑槽-滑块结构连接,L形架上设置有带有旋钮的转杆,其中转杆与齿条接触部通过直齿啮合;所述的转杆上设置有锁紧部件。
半剥扭线机功能特点
本机主要用于AC/DC电源线芯线的半剥和扭线
可同时扭线2-5条,效率更高
扭线均匀,快速,性能稳定
半剥扭线机技术总结
本发明公开了一种半剥扭线机,属于扭线设备技术领域;包括L形架,L形架由一竖直的固定板和一水平的底板组成,其中竖直固定板的一面固定有电机,竖直固定板的另一面固定有扭线轮,扭线轮与电机轴接,扭线轮下方设置有固定块,其中固定快的上表面为弧面;固定快下部设置有安装板,固定快与安装板之间设置有牛晶块,安装板的两侧固定有齿条,安装板与L形架的固定板之间通过滑槽‑滑块结构连接,L形架上设置有带有旋钮的转杆,其中转杆与齿条接触部通过直齿啮合;所述的转杆上设置有锁紧部件;本发明能够方便实现固定快的升降。
半剥扭线机技术参数
扭线长度:5-20mm
速率:3000pcs/h
电源:110v/220v
重量:6KG
尺寸:150*250*200mm
