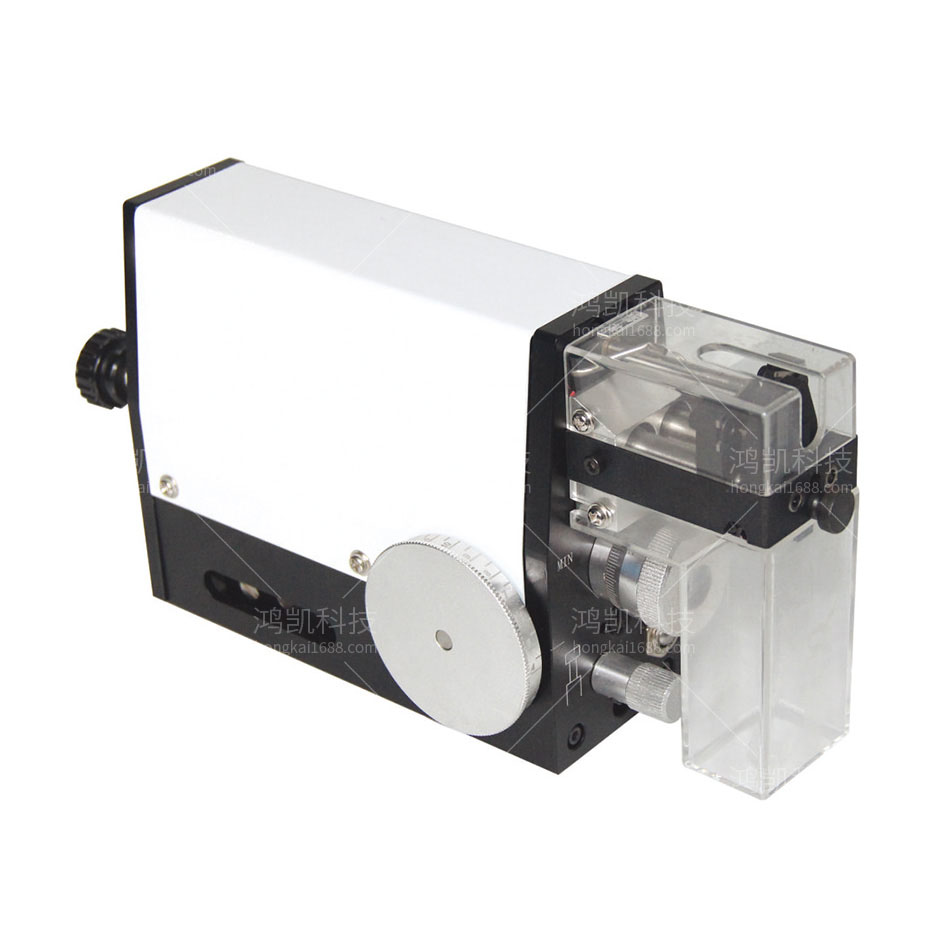

YHK-10精密气动剥线机

精密气动剥线机背景技术：

目前剥除电缆的外皮，主要使用电工刀或壁纸刀等进行电缆的剥皮工作。然而使用电工刀或壁纸刀在剥皮的过程中，在固定电缆的情况下，需要作业者控制电工刀或壁纸刀的使用力道以及刀片的使用角度对电缆进行剥皮。然而电缆剥皮的过程中所需使用的力道极难掌握，刀片的角度也极难控制，往往稍有不慎便会伤及电缆内部绝缘层。更为严重的是，一旦稍有大意，使力不均匀极易发生伤及人身的事故。

现有的剥线机在进行调节时需要使用扳手调节，且没有刻度参照，加工精度不高。

精密气动剥线机技术要素：

鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种精密气动剥线机，用于解决现有技术中人工剥线劳动强度大，危险性高，而现有的剥线机在进行调节时需要使用扳手调节，且没有刻度参照，加工精度不高的问题。

为实现上述目的及其他相关目的，本实用新型提供一种精密气动剥线机包括：框架、气缸组件、轨道组件、刀片组件以及夹线爪组件，所述的框架包括底座，底座两侧分侧分别连接前支板和后支板，前支板远离底座的一端外侧表面设置有固定方框，所述的夹线爪组件包括夹线爪，夹线爪设置在固定方框内部，夹线爪通过连杆与夹线动作顶杆相连接，夹线动作顶杆一侧设置有夹爪张开拉簧，夹线动作顶杆底部设置有夹爪动作顶杆轴承，所述的刀片组件包括刀架，刀架设置在夹线爪右侧，刀架上安装有刀片，刀架底部右侧连接空心管，空心管右侧连接刀架动作顶杆，刀架动作顶杆一侧设置有切刀张开拉簧，刀架动作顶杆底部连接切刀动作顶杆轴承，所述的气缸组件包括摩擦片，摩擦片设置在连杆下方，摩擦片下方设置有气缸，气缸右侧连接连杆，连杆右侧设置有夹爪动作凸轮，夹爪动作凸轮与夹爪动作顶杆轴承相连接，气缸左侧设置有切刀动作凸轮，切刀动作凸轮与切刀动作顶杆轴承相连接，所述的轨道组件包括平行钣金，平行钣金底部设置有平行钣金固定块。

精密气动剥线机功能特点

无需电源，夹线、剥皮、吹废胶皮一次完成
剥皮长度加紧加调整刻度显示，精准高效、方便使用。
高精度低噪音。

精密气动剥线机技术总结

本实用新型提供一种精密气动剥线机，属于电线剥皮技术领域。本实用新型包括框架、气缸组件、轨道组件、刀片组件以及夹线爪组件，框架包括底座，底座两侧分侧分别连接前支板和后支板，前支板远离底座的一端外侧表面设置有固定方框，夹线爪组件包括夹线爪，夹线爪设置在固定方框内部，夹线爪通过连杆与夹线动作顶杆相连接，夹线动作顶杆底部设置有夹爪动作顶杆轴承，刀片组件包括刀架，刀架设置在夹线爪右侧，刀架上安装有刀片，刀架底部右侧连接空心管，空心管右侧连接刀架动作顶杆，刀架动作顶杆底部连接切刀动作顶杆轴承，本实用新型有效提高了剥线作业的工作效率以及工作质量。

精密气动剥线机技术参数

型号：YHK-10精密气动剥线机
导线尺寸范围：0.03-4mm（32-10AWG）
最大外电缆直径：32mm（0.12”）
剥皮长度误差：全条：0.5mm（0.019”）
部分条带：2mm（0.078”）
直径设定精度：0.01mm（0.001”）
最大条带长度：约0.3s
循环时间：20mm
