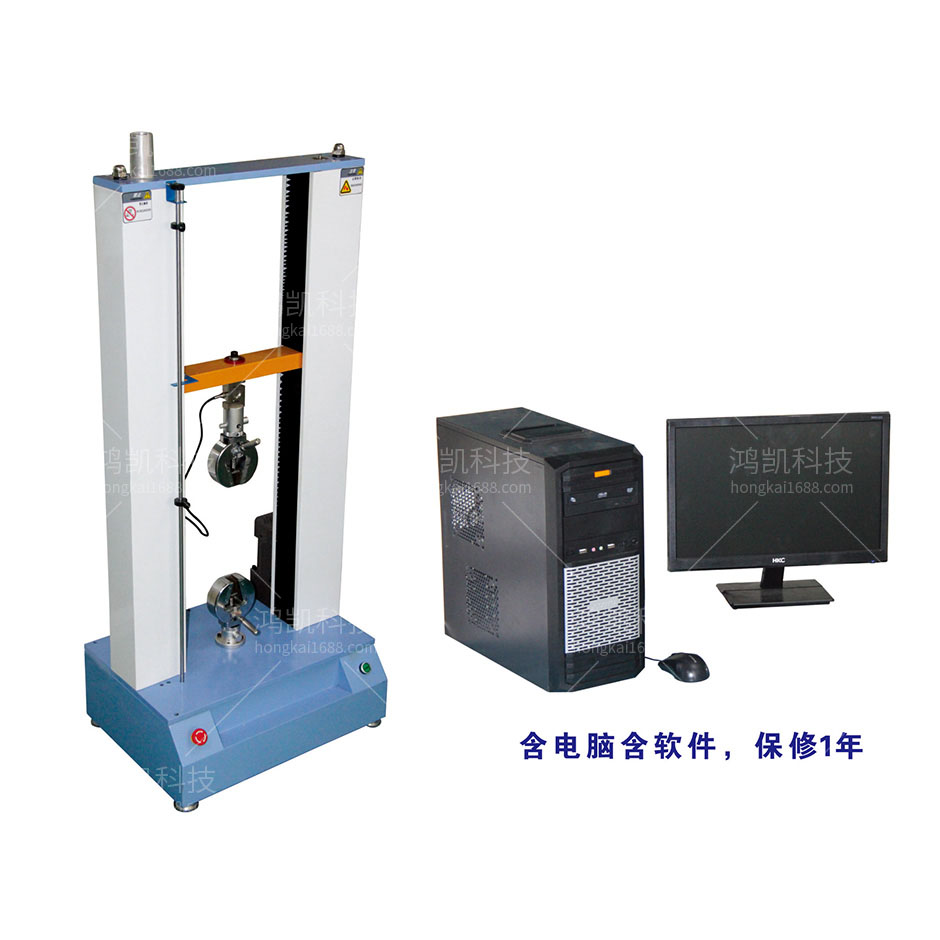

YHK-1T龙门电动拉力测试仪

龙门电动拉力测试仪背景技术：

龙门电动拉力测试仪是拉力测试的仪器，主要用于胶带、橡胶、塑料、海/泡棉、防水材料、电线电缆、纺织物、网绳、无纺布等非金属材料及金属丝、金属箔、金属板材和金属棒的拉伸、压缩、弯曲、剥离、剪切、撕裂试验，实为协助业界提升品质的利器。目前的龙门电动拉力测试仪的调节性差，不能满足不同工作需求。

如龙门电动拉力测试仪主要包括拉力测试计、设置在机架底部的升降机构、以及连接在升降机构上的固定装置；利用控制电机顺逆转动调节固定装置与拉力测试计的距离，但是若与橡胶接触的位置处过于松散，则可能导致在测试过程中固定装置与待测试橡胶脱落，固定在此我们提供一种用于龙门电动拉力测试仪的夹具，用于龙门电动拉力测试仪中橡胶的夹持。

龙门电动拉力测试仪技术要素：

本实用新型的目的是提供一种龙门电动拉力测试仪。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种龙门电动拉力测试仪，包括机架以及设置在机架上的橡胶夹持结构，所述橡胶夹持结构包括橡胶插接槽以及若干贯穿橡胶插接槽厚度设置的螺纹连接孔，每一所述螺纹连接孔中设置有螺纹抵接杆；所述橡胶插接槽上设置有供橡胶插接的进入的开口和第二开口，所述橡胶插接槽从开口向第二开口的逐渐减小，所述第二开口处设置有抽气泵。

龙门电动拉力测试仪特点说明

YHK-1T万能试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。计算机系统通过全数字控制器，经调速系统控制变频电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

龙门电动拉力测试仪技术总结

本实用新型涉及到一种龙门电动拉力测试仪，包括机架以及设置在机架上的橡胶夹持结构，橡胶夹持结构包括橡胶插接槽以及若干贯穿橡胶插接槽厚度设置的螺纹连接孔，每一螺纹连接孔中设置有螺纹抵接杆；橡胶插接槽上设置有供橡胶插接的进入的开口和第二开口，橡胶插接槽从开口向第二开口的逐渐减小，第二开口处设置有抽气泵。使用时，将待测试的橡胶产品从开口处插接在橡胶插接槽中按压住开口，利用不干胶层相互粘接后完成开口的固定，之后将第二开口处利用抽气泵进行抽气处理，抽气至橡胶插接槽抵接在橡胶产品上时，将橡胶抵接杆螺纹旋接在螺纹连接孔中，继续抽气至抽不动，此时橡胶插接槽内壁上的凸点抵接在待测试橡胶产品上，完成橡胶产品的固定。

龙门电动拉力测试仪技术参数

力值选择：10000N
显示器准确度：力量及延伸显示器测力准确度优于±0.5%
测力分辨率：1/20，000
有效测力范围：1-100%F，S
变形示值准确度：优于±0.5%
试验速度范围：5~300mm/min，可在此范围内任意设定
行程：600mm（不含夹具）
力量单位切换：kgf，gf，N，kN，Ibf
应力单位切换：MPa，kPa，kgf/cm2，Ibf/in2
变形单位切换：mm，cm，in
停机方式：上、下限安全设定，程序力量及伸长设定
取点方式：试件破坏感测取点方式具试验过程中手动取点及预先设定取点（20点）
输出功能：可显示及输出测试曲线，标准配置单点延伸计1个（机台内置）
选购配置：两点延伸夹具，针式打印机或微型打印机，客户要求的各种测试夹具
机台尺寸：75×55×160cm（W×DxH）
机台重量：约200kg
