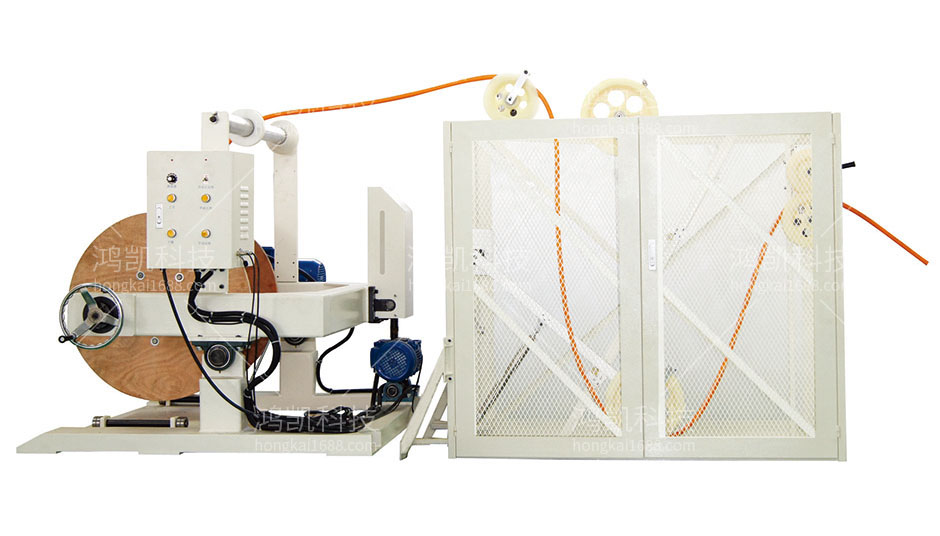

自动送线机背景技术:
电线的种类很多,如电力电线、控制电线、通讯电线及载波电线等,并广泛应用于工业及民生等供配电或通讯设备设施中,由于成卷的电线重量相当重,在布线作业上,需要很大的人力劳动,传统布线方式仅通过人力来实现布线,所带来的工作负担较重,而且,人工布线容易出现电线打结或缠绕的现象,大大降低了布线的效率,再者,人工布线存在安全隐患,在送线过程中由于没有专门的电线运行轨道,电线随意摆放,不仅占用很大的空间,还会出现电线甩到工作人员身上的安全问题。
自动送线机技术要素:
为了克服现有技术方案的不足,本实用新型提供一种新型具有导向结构的自动送线机,结构简单、操作简便,能够实现快速高效布线的功能,且能有效的解决背景技术提出的问题。
本实用新型解决其技术问题所采用的技术方案是:一种新型具有导向结构的自动送线机,包括底座,所述底座下方四角的位置均设置有万向滚动轮,所述底座的上方设置有卷线排线装置、缓冲导向机构和送线装置,所述缓冲导向机构设置在卷线排线装置与送线装置之间,所述卷线排线装置包括第一安装板、卷线转动轴、固定卷线筒夹持板和活动卷线筒夹持板,所述固定卷线筒夹持板和活动卷线筒夹持板之间设置有卷线筒,所述第一安装板竖直设置在底座上表面,所述卷线转动轴一端穿过第一安装板连接有电机,另一端从左向右依次穿过固定卷线筒夹持板、卷线筒和活动卷线筒夹持板;
自动送线机功能特点
配套剥线机使用,储线架上的线优先运动储线架升到一定高度,送线机自动送线
采用电动升降装线轴方式送线
储线架具有校直功能
自动送线机技术总结
本实用新型公开了一种新型具有导向结构的自动送线机,包括底座,底座的上方设有卷线排线装置、缓冲导向机构和送线装置,缓冲导向机构设置在卷线排线装置与送线装置之间,卷线排线装置包括第一安装板、卷线转动轴、固定卷线筒夹持板和活动卷线筒夹持板,固定卷线筒夹持板和活动卷线筒夹持板之间设有卷线筒,第一安装板竖直设在底座上表面,卷线转动轴一端穿过第一安装板连接有电机,另一端从左向右依次穿过固定卷线筒夹持板、卷线筒和活动卷线筒夹持板;缓冲导向机构包括导向安装支架、上送线导辊和下送线导辊,上送线导辊和下送线导辊均设置在导向安装支架上,结构简单、操作简便,能够实现快速高效布线的功能。
自动送线机技术参数
型号:YHK-901-1250
适用线缆外径:3mm-45mm
线盘最大直径:1250MM
盘最大重量:2T
上下线盘:减速机+电机升降
电源:220V
尺寸:1750*1600*1350mm
