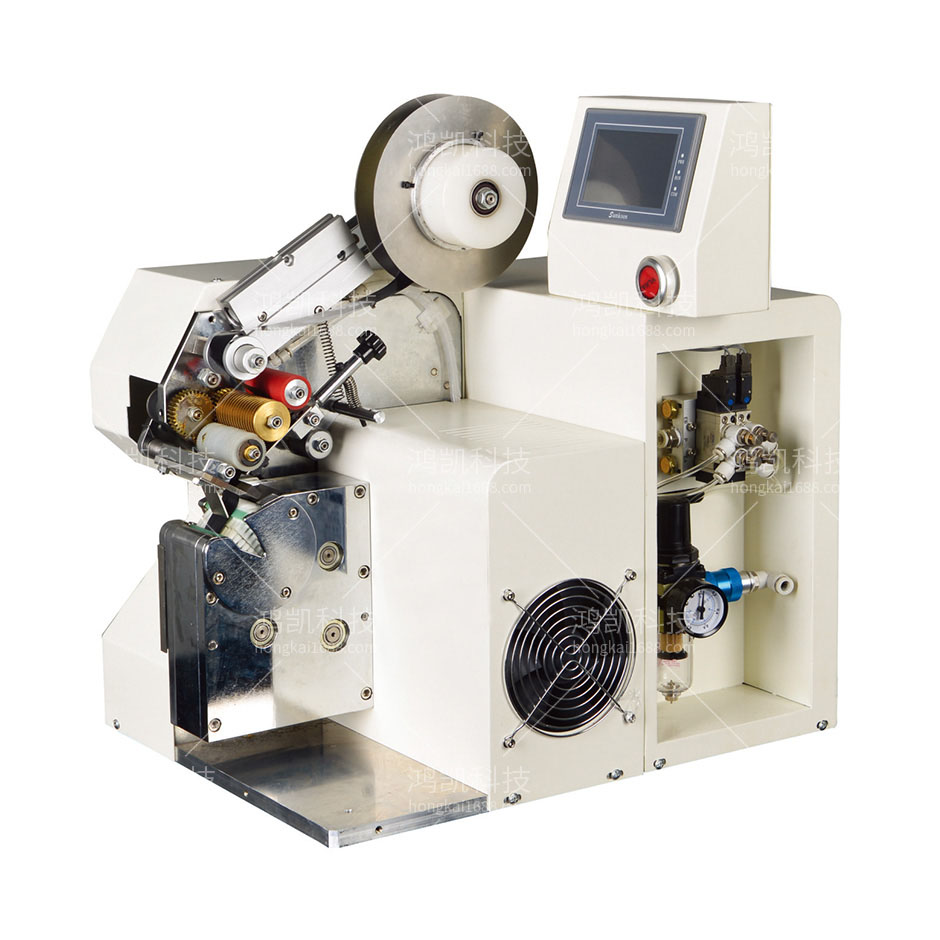

YHK-101点缠式胶带机

点缠式胶带机背景技术：

目前，采用铝箔防护带缠绕线束的方法被广泛应用在汽车线束行业中，而使用绕胶带机能均匀、快速地把铝箔防护胶带缠绕在线束上。在欧洲和北美，汽车零配件厂使用这种设备用于大批量生产中，然而，在国内却没有开发和生产这种设备，国内现有的设备中，胶带缠绕后需要用剪刀剪断胶带，这种方法操作不方便；缠绕结束停车时，旋转头停在任意角度上，剪切胶带时必须用手旋转到剪切顺手的角度；不能快速停止旋转头；安全门是手动控制开/关动作，在旋转头正在高速旋转时，操作工有可能误操作打开安全门，这是个潜在的安全问题；在进行牵引轮夹紧/松开的操作时，用左手牵引线束到牵引轮，右手操作松/夹按钮，这样既不安全也不方便。因此急需开发一种更快、更安全、更便宜、使用更方便的缠胶带机。

点缠式胶带机技术方案

发明内容本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种绕带方便、操作简单安全的点缠式胶带机。本实用新型的目的可以通过以下技术方案来实现—种点缠式胶带机，其特征在于，该点缠式胶带机包括安全罩、旋转头、旋转头机座、控制面板、牵引轮、线束导向装置、机柜、牵引电机及缠绕电机，所述的安全罩设在机柜的上面，所述的旋转头及旋转头机座设在安全罩内，所述的控制面板设在安全罩的右边，所述的线束导向装置靠近安全罩的右边，所述的牵引轮靠近安全罩的左边，所述的牵引电机设在机柜内的左部，所述的缠绕电机设在机柜内的右部。

点缠式胶带机功能特点

该设备为成熟产品，经久耐用能兼容使用不同种类的不带隔离纸的胶布材料（如布基胶带、PVC胶带等）
保持平整、无褶皱，能保证布基胶带每圈缠绕与上一圈重叠1/2覆盖。
能保证半自动化的缠绕方式。

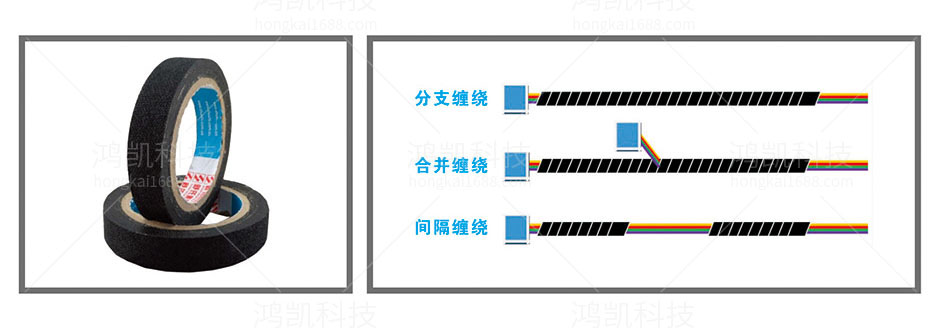

能实现不同形式的缠绕方式切换：同一位置的点缠，不同位置的螺旋直缠
能实现圈数与速度的设定，产量显示功能、刀片能快速更换。

点缠式胶带机技术参数

胶带宽度：15-45mm
缠绕长度：0-600mm/second
缠绕直径：0.1-40mm
电源：220/110（V）
重量：80kg
机器尺寸：L500×W360×H360mm
