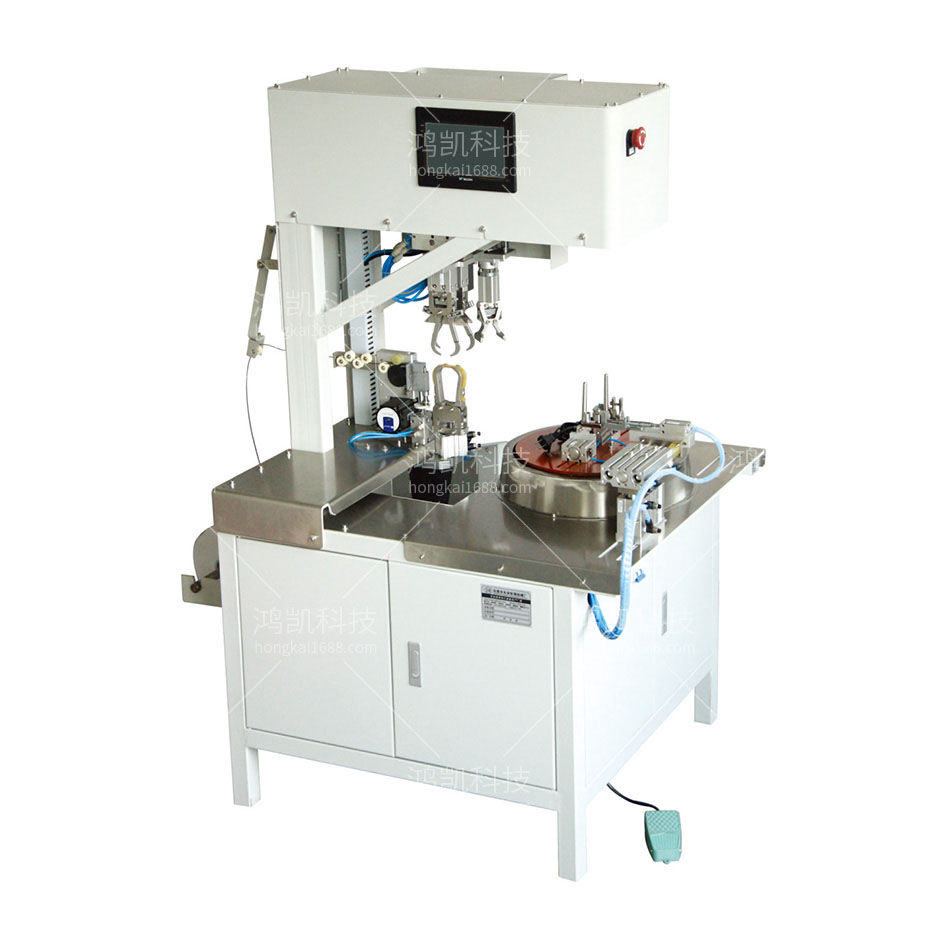

YHK-085全自动绕线扎线机

全自动绕线扎线机背景技术：

如今随着科技的发展，大部分都需要线路进行连接，而且日常生活中也离不开“线”这一工具，无论时充电器、耳机等等，大部分都是线状的结构，而且需要注意保养，不能够进行大幅度打结弯折，需要进行整理，而且在生产完毕之后，需要借助设备对这些物料进行有序的整理，扎线机便是其中一种。

市场上的扎线机，大部分需要将物料频繁的装卸，操作复杂浪费资源，而且不便于对物料拿取，工作效率较低，而且调节不便，不能够适应大部分物料的问题，为此，我们提出全自动绕线扎线机。

全自动绕线扎线机技术实现要素：

本实用新型的目的在于提供全自动绕线扎线机，以解决上述背景技术中提出的市场上的扎线机，大部分需要将物料频繁的装卸，操作复杂浪费资源，而且不便于对物料拿取，工作效率较低，而且调节不便，不能够适应大部分物料的问题。

为实现上述目的，本实用新型提供如下技术方案：全自动绕线扎线机，包括壳体、固定机构和包扎结构，所述壳体内部设置有连接架，且连接架中间设置有电机，所述电机上方设置有固定架，且固定架上方设置有固定盘，所述固定机构设置于固定盘上方，且固定机构一侧设置有导料圈，所述包扎结构设置于固定机构上方，所述固定盘上方外壁设置有刻度线，且固定盘内部设置有导轨。

全自动绕线扎线机功能特点

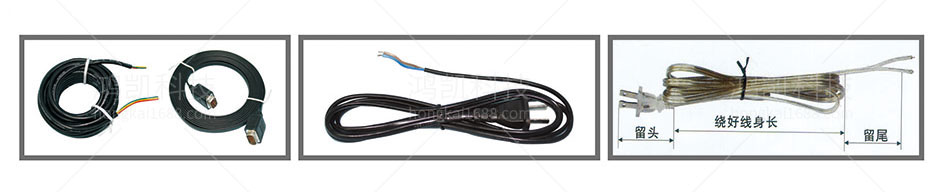

本机适用于AC电源线、DC电源线、USB数据线、视频线、
HDM高清线等各类传输线采用包胶铁芯扭扎成束，也可用于其
它要用包胶铁芯扎紧之用，如衣架等行业。

全自动绕线扎线机技术总结

本实用新型公开了全自动绕线扎线机，包括壳体、固定机构和包扎结构，所述壳体内部设置有连接架，且连接架中间设置有电机，所述电机上方设置有固定架，且固定架上方设置有固定盘，所述固定机构设置于固定盘上方，且固定机构一侧设置有导料圈，所述包扎结构设置于固定机构上方，所述固定盘上方外壁设置有刻度线，且固定盘内部设置有导轨。该全自动绕线扎线机设置有固定机构，在对物料进行固定安装时，便于操作，而且将物料取下时，便于进行操作，提高装置的工作效率，设置有包扎结构，便于对操作完毕的物料进行捆扎固定，防止物料松散，而且操作便捷，通过与电机配合节省时间，不用将物料移动，提高装置的工作效率。

全自动绕线扎线机技术参数

型号：YHK-085
线绕外观：小圆圈双扎
适用线径：≤4mm（视线而定）
适用线长：≤3m（视线而定）
绕线间距：50-120MM
扎成直径：≤25
头部留长：0-120MM
尾部留长：0-120MM
效率：1200条/小时
适用扎带：2MM包胶铁芯扎丝
气压要求：5-7KG
机器尺寸：880×530×1550mm
重量：130KG
