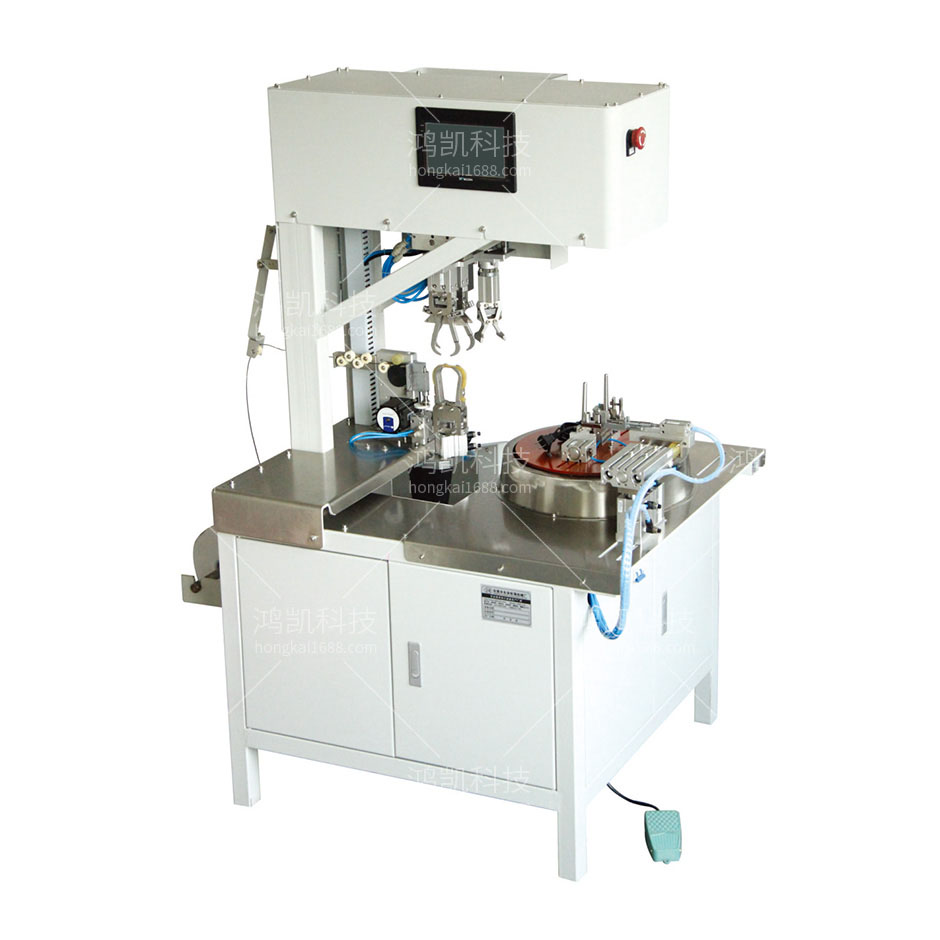

全自动绕线扎线机背景技术:
现在很多家电上都会使用到连接线(充电器电源线、数据线、电话线和网络线等),生产厂家在包装时,为了使连接线有条理,不易弄乱,都会将连接线绕成捆后用扎线扎起,然后装入包装袋中。如果需要人工完成绕线扎线的工作,将会耗费大量的人力资源,且工作效率低。现在也有绕线扎线的机器,但自动化程度较低,结构设计不合理,且制作出来的产品质量较低。
全自动绕线扎线机技术特征:
一种全自动绕线扎线机,其特征在于:包括有机架、线材输送机构、绕线盘、夹线座、扎带输送机构、抓取机构以及扭扎带机构;该机架具有右工作台、左工作台和龙门架,该右工作台和左工作台之间形成有出料槽,该龙门架横跨右工作台和左工作台之间;该线材输送机构和绕线盘设置于右工作台上,线材输送机构位于绕线盘的前侧,绕线盘由一第一驱动机构带动转动;该夹线座可前后来回活动地设置于左工作台上,夹线座由一第二驱动机构带动而前后来回活动,该扎带输送机构设置于左工作台上并位于夹线座的左侧;该抓取机构设置于龙门架之横梁的前侧,针对该抓取机构设置有带动抓取机构横向来回活动于绕线盘上方和夹线座的上方之间的第三驱动机构;该扭扎带机构设置于龙门架之横梁的后侧,针对该扭扎带机构设置有带动扭扎带机构横向来回活动于夹线座上方和出料槽上方的第四驱动机构。
全自动绕线扎线机功能特点
本机适用于AC电源线、DC电源线、USB数据线、视频线、
HDM高清线等各类传输线采用包胶铁芯扭扎成束,也可用于其
它要用包胶铁芯扎紧之用,如衣架等行业。
全自动绕线扎线机技术总结
本实用新型公开一种全自动绕线扎线机,包括有机架、线材输送机构、绕线盘、夹线座、扎带输送机构、抓取机构以及扭扎带机构;该机架具有右工作台、左工作台和龙门架,该右工作台和左工作台之间形成有出料槽,该龙门架横跨右工作台和左工作台之间;针对该抓取机构设置有带动抓取机构横向来回活动于绕线盘上方和夹线座的上方之间的第三驱动机构;针对该扭扎带机构设置有第四驱动机构。通过配合利用各个机构,实现了自动送线、绕线、抓取、送扎带、扭扎带和出料等工序,实现了全过程的自动化,自动化程度高,减少了人力耗费,并有效提高了生产效率,本设备结构设计合理、紧凑,制作出来的产品品质更优。
全自动绕线扎线机技术参数
型号:YHK-081
线绕外观:小8字单扎
适用线径:≤4mm(视线而定)
适用线长:≤3m(视线而定)
绕线间距:45-70MM
扎成直径:≤18
头部留长:0-130MM
尾部留长:0-130MM
效率:1600条/小时
适用扎带:2MM包胶铁芯扎丝
气压要求:5-7KG
机器尺寸:650x850×1400mm
重量:110KG
