护套线裁线剥皮机背景技术:
目前,在护套线的剥皮施工中经常需要用到剥线器,传统的剥线器在切除护套线绝缘层的时候,需反复的沿护套线的轴向旋转进行绝缘层的切割,同时很容易因用力不一,致使护套线的线芯被切断,影响工作效率;此外,对于不同线径的护套线切除绝缘层时,需要更换不同专用工具,参照图1,现有一种护套线是由导线皮100包裹若干电缆101而成,电缆101内包裹有线芯102,其需要剥成在轴向切开导线皮100后,还需要利用刀片环向切断电缆101,造成剥线效率低下,剥线线芯容易损坏,因此,找到一种效率高,效果好的轴向剥线的剥线装置十分的必要,特别是有时需要对护套线的中部进行剥皮,也十分麻烦。
护套线裁线剥皮机技术要素:
为了克服现有技术的不足,本实用新型提供一种结构简单、自动化程度高、实用性强、剥线效率高的护套线裁线剥皮机。
本实用新型解决其技术问题所采用的技术方案是:
一种护套线裁线剥皮机,包括机架以及设置在所述机架上沿Y向方向依次排列的第一输送压轮组件、轴向切刀组件、电线导管、径向切刀组件和第二输送压轮组件,所述机架上还安装有控制上述组件的控制系统,所述轴向切刀组件包括沿Z向移动的轴向切刀,所述径向切刀组件包括既可沿Y向移动也可沿Z向移动的分线径向切刀和电缆皮径向切刀。
护套线裁线剥皮机功能特点

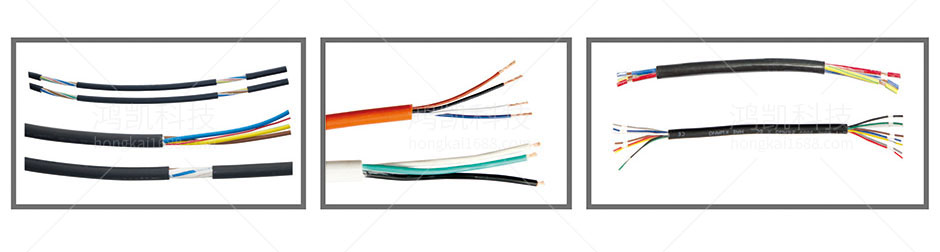

本机主要用于大平方电子线、护套线和电源线的加工
程序与电机丝杆控制皮带送料,无压印,无刮痕
单快捷的送料部件更换方式
100组数据存储,可快速调取历史加工参数,操作简单
护套线裁线剥皮机技术总结

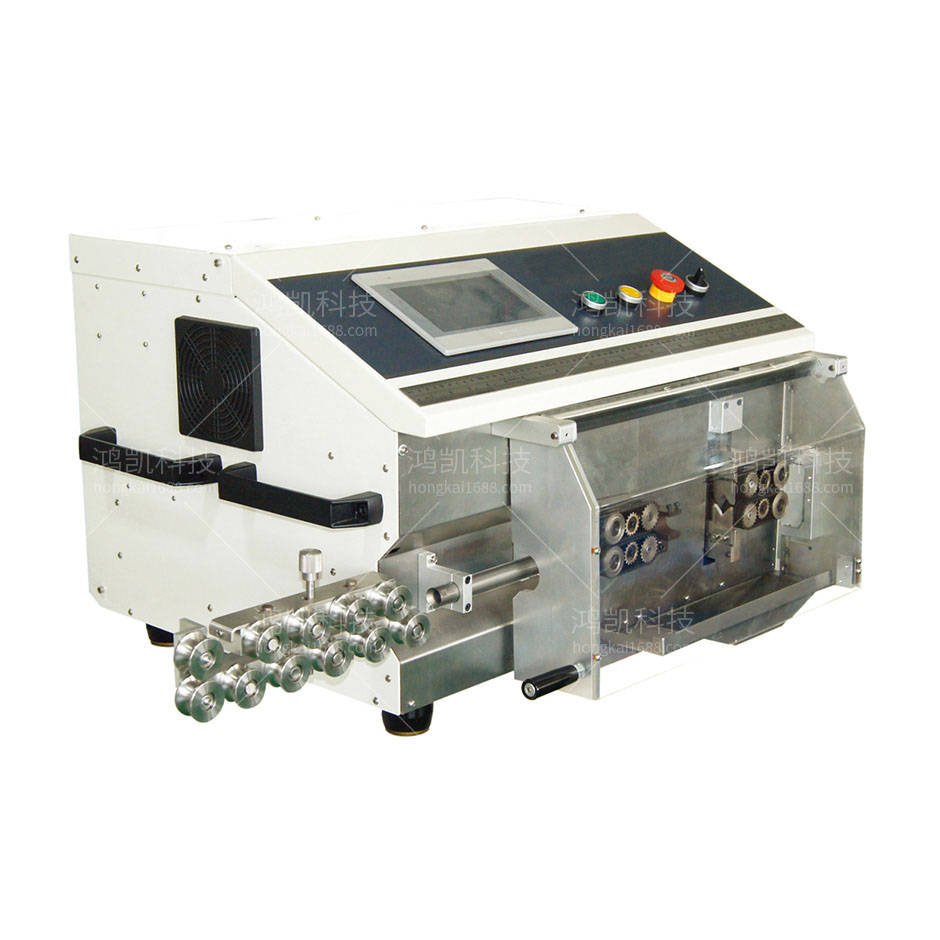

本实用新型公开了一种护套线裁线剥皮机,包括机架以及沿Y向方向依次排列的第一输送压轮组件、轴向切刀组件、电线导管、径向切刀组件、第二输送压轮组件和控制系统,径向切刀组件包括既可沿Y向移动也可沿Z向移动的分线径向切刀和电缆皮径向切刀,通过控制系统设定好要剥皮的护套线所漏端部和中部线芯的长度,护套线通过第一输送压轮组件输送至轴向切刀组件处,轴向切刀组件在中部的导线皮上划出开口,随后通过电线导管输送至径向切刀组件处裁出事先设定好一定长度的护套线,并剥掉首尾端部的导线皮和电缆,露出端部线芯,再利用人工将中部划有开口部分的绝缘层剥掉,露出中部线芯,整个过程自动化程度高,能够减轻工人劳动的强度,提高生产效率。
护套线裁线剥皮机技术参数
剥线范围:1mm-12mm
最大剥皮长度:前端150mm、后端90mm
最小加工长度:60mm
切割深度单位:0.1mm
送料方式:皮带
刀片:2片
电源:220V50/60Hz
生产率:300-700pcs
重量:95kg
尺寸:900*670*460mm
