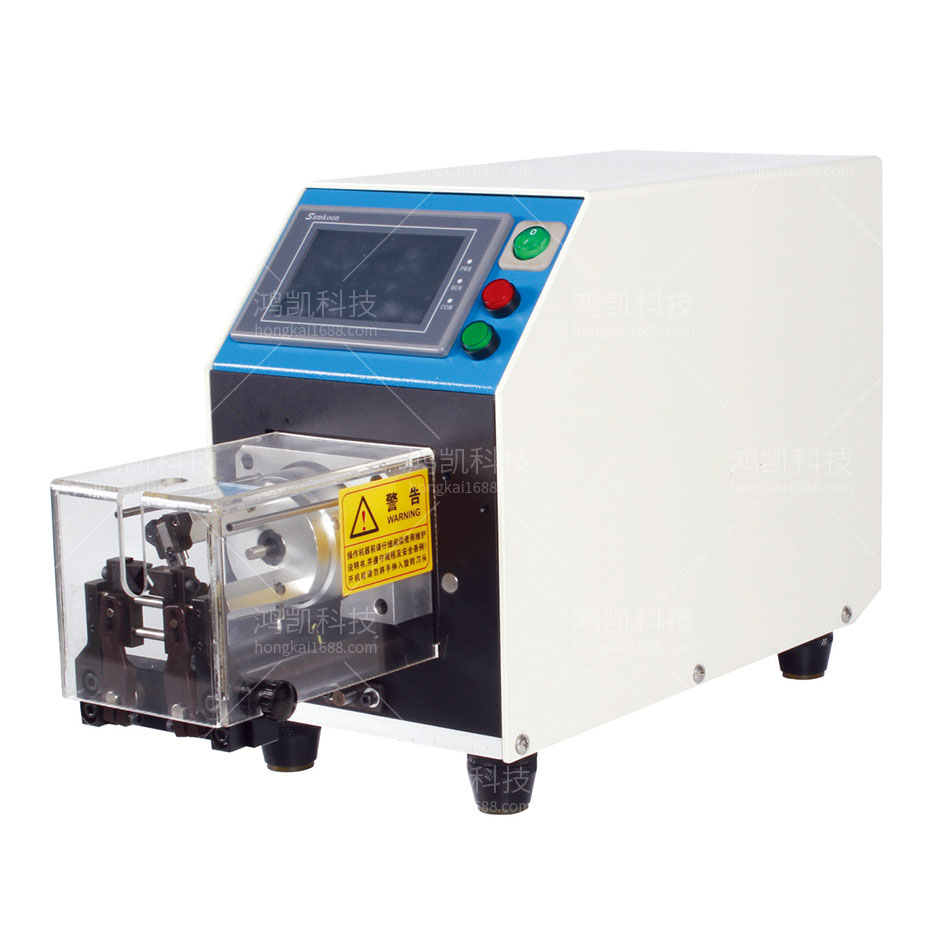

同轴电缆剥线机介绍
同轴电缆剥线机原理

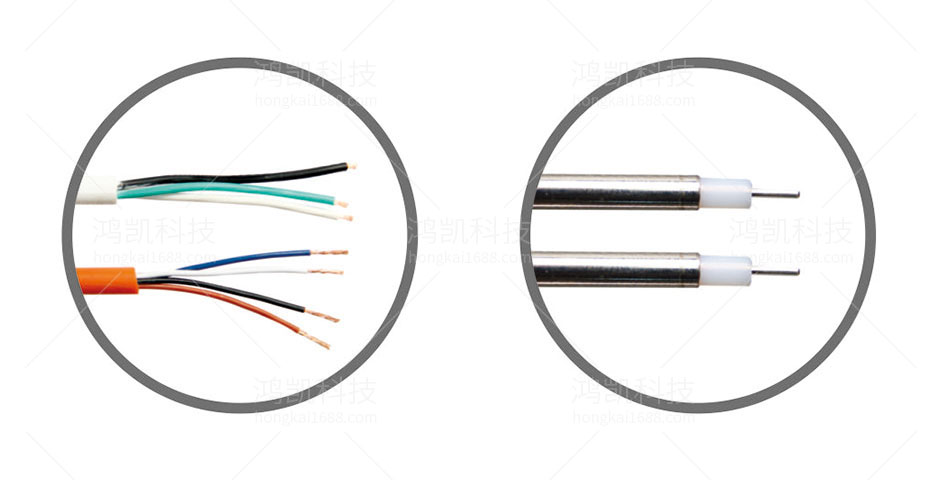

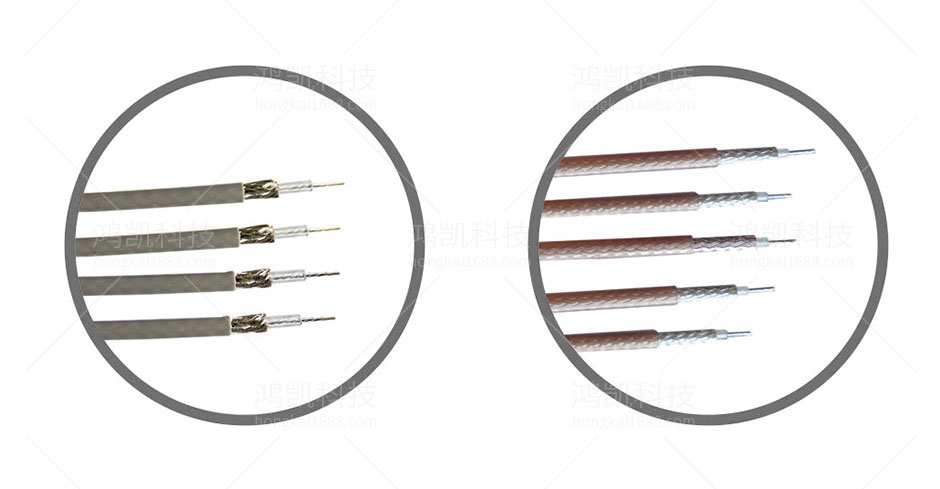

本自动剥线机主要是针对一种波纹管同轴电缆的自动剥线机设备。本电缆剥线机有两片相同的刀片,分别位于旋刀头左部的左刀片和右部的右刀片组成,左刀片和右刀片的前刀刃与前刀刃的两侧面成直角,左刀片和右刀片的前刀刃与电缆的中心轴线的夹角为5~6°,左刀片的前刀刃接触于电缆屏蔽层表层位置处,右刀片的前刀刃接触于电缆内导体表层位置处。电缆内导体右端设置一个中心定位销轴,中心定位销轴左端设有一个凹坑,电缆内导体的右端面卡在凹坑内。本电缆剥线机每剥切一次波纹管同轴电缆都是一次性成功完成,所剥电缆的端面平整、表面光滑且内导体无锐角。电机自动剥切省工、省时、省力且高效,可控制所剥电缆的尺寸,通过脚踏开关方便地操作,电性能良好。
同轴电缆剥线机功能特点
新型设计的高速旋转剥皮头确保了加工的高精度
采用智能数字光电技术、进口滚珠轴承、丝杆驱动
按钮脚踏/感应三种启动方式,满足多种加工工况
专利技术的同轴心定位装置,更换刀具时,无需重新校正,操作简单。
同轴电缆剥线机技术参数
剥线范围:0.6mm-7.5mm
剥皮长度:0.1mm-48mm
切割深度单位:0.01mm
最大剥皮层数:9层
刀片:2片
电源:220v50/60Hz
生产率:400-600pcs/h
重量:22kg
尺寸:530*190*330mm
