全自动端子机的操作流程和功能介绍

时间:2020-12-23 09:39:16 来源:未知 点击:33次

文章摘要:全自动端子机的操作流程和功能介绍 全自动端子机是目前电子线束行业使用最广泛的线束终端处理设备之一,与半自动的端子机相比,全自动端子机具有速度快,精度高,节省人工成本的特点,多个步骤可以在一台机上面完成。全自动裁线剥皮打端机 顾名思义..

全自动端子机的操作流程和功能介绍

全自动端子机是目前电子线束行业使用最广泛的线束终端处理设备之一,与半自动的端子机相比,全自动端子机具有速度快,精度高,节省人工成本的特点,多个步骤可以在一台机上面完成。

全自动裁线剥皮打端机

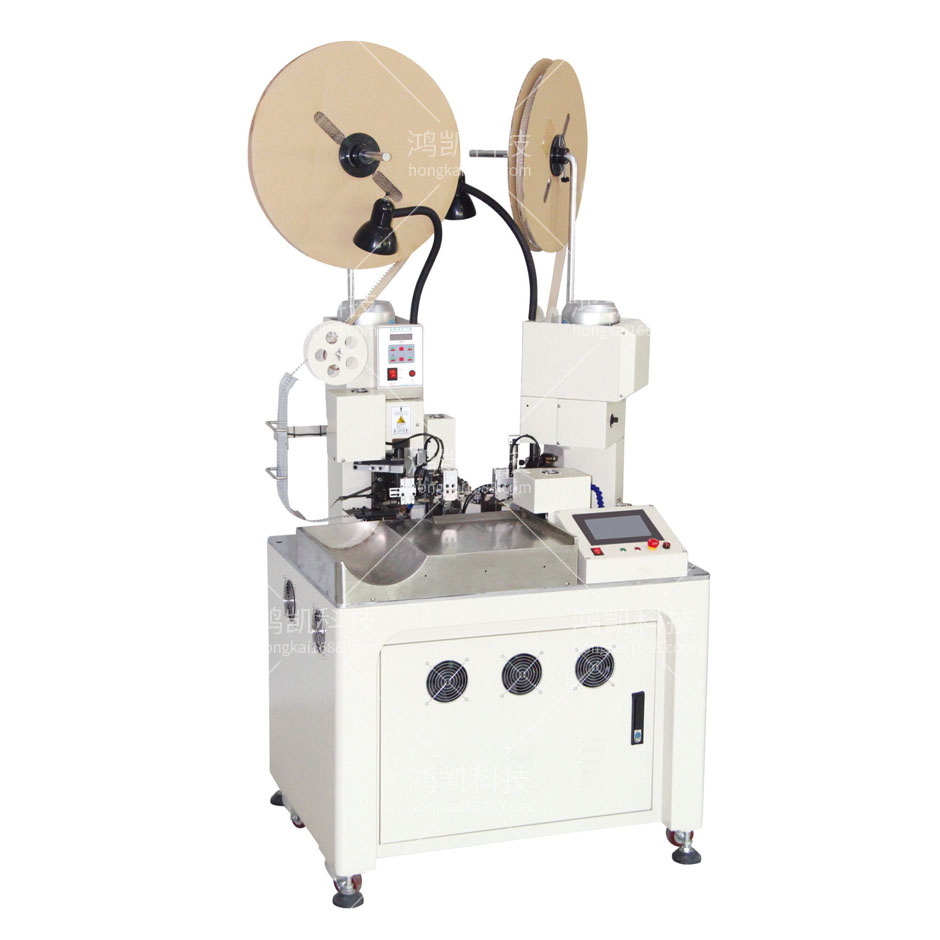

顾名思义,全自动裁线剥皮打端机是指能再安装好连续端子和送线设备之后,能够使用其将线材定长裁断,剥皮和端子压着的设备,可以是单头,也可以是双头的,如WG-02单头端子机和WG-01双头端子压接机,以及具备分线功能的WG-03双头排线端子机。

这类端子机可以精准设定裁断长度,单头或双头的剥皮长度,并进行单头或双头的端子压接工作,双头的端子机也可以选择关闭其中一头工作,变成单头的裁线剥皮打端模式,以满足多种线材加工需求。

全自动裁线剥皮沾锡机

与前面一样,名字已经介绍了这类机型的功能,即裁线、剥皮、沾锡功能。WG-01A可根据需求对单头或双头进行加工,出了上述功能之外,还可以进行双头扭线,从而达到更好的沾锡效果。

全自动单头打端沾锡机

这类机器可以进行裁断和单头或双头的剥皮,以及单端的扭线、沾锡和打端,主要用于一端需要进行沾锡和压接端子的线束。

全自动端子机操作

1、打开端子机电源开关,电源指示灯亮的时候才开始使用。

2、留意机器内外部有无明显异响,若有暂停作业千万要停机,请机修人员判定是否需要维修。

3、认真选刀装刀:由指定人员操作,装刀之前必须进行手工比对所选刀片是否配套,对比无误后方可装刀,装刀完成后,必须使用手摇测试,首先关闭端子机电源,按下调摸钮,使用专用板手摇动主从动轮,使端子机冲压行程至最大,如手摇不动,则考虑是否压力过大或其他问题,检查调试至OK。作业前需对各锁紧螺丝做相应检查并确认无松动。

4、注意装料:装上需要打的端子,使用内六角板手调节进料压板,使端子可以轻松通过,目测送料位置是否适宜,若不行,进行调节,使用内六角板手松开送料器锁紧螺丝,拧动调节缧杆进行调节,直至最佳状态,然后锁紧送料器锁紧螺丝,开始作业。

5、测试拉力:调机OK后,取废料线材试打,进行拉力测试,主要参照值见《拉力测试对照表》具体操作方法如下,按下拉力测试归零键调至归零,将需测的端子线材夹好,进行测试,若所测拉力不在标准范围内,请机修人员重新调节,直到达到标准值为止。

6、试产10PCS送IPQC进行首件确认,检验OK,方可进行批量生产,生产过程中操作员必须自检所打端子是否有包胶,吊颈等不良,并每隔1小时进行一次端子拉力测试。

7、生产完成后整理好良品、废次品,并清理干净机台周边的环境卫生。
