当前位置:首页 > 产品中心 > 新能源线缆加工设备 > YHK-240大型电缆线裁线剥皮机

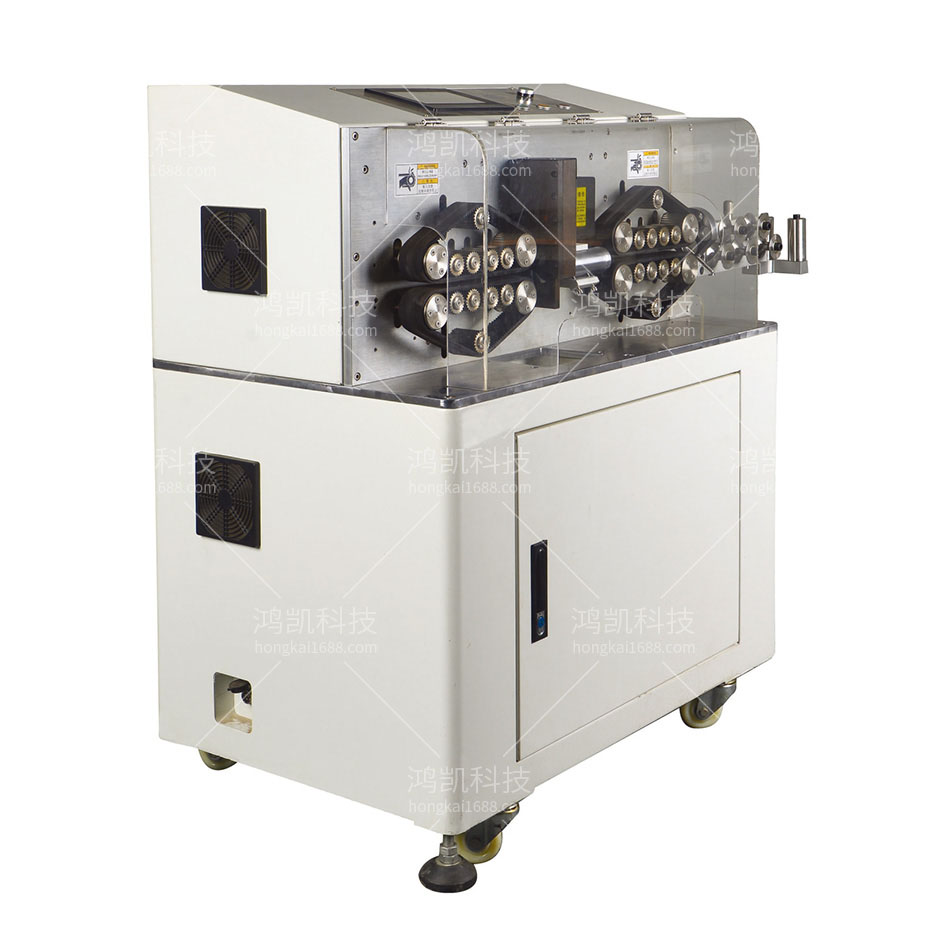

YHK-240大型电缆线裁线剥皮机

YHK-240大型电缆线裁线剥皮机

型号:YHK-240大型电缆线裁线剥皮机
工作电压:AC220v50/60Hz
切断长度:10MM~99999.9MM
前端剥线长度:0.1-300MM
剥线长度(尾头):0.1-300MM
导管直径:内孔47mm、35mm、25mm、18mm、9mm
通用线材:6平方-240平方电缆线等线束
切线公差:≤0.2%
剥线速度(条小时):600PcS-1500pcs(200mm长度以内计算)
刀具材料:钨钢/白钢
速度:1-10可调
驱动方式:8轮同时驱动,无声伺服电机,每步前进0.MM
外观尺寸:960x570x580mm

联系电话:18002620902

产品详情
YHK-240大型电缆线裁线剥皮机介绍:


大型电缆线裁线剥皮机背景技术:

目前,电缆在使用过程中需要将电缆接头处最外边的绝缘皮去掉,将其内的金属导线露出,然后将电缆的金属导线与电源连接,或电缆的金属导线与机器设备连接。

为此,现有用于电缆端头剥皮用的工具主要有美工刀、尖嘴钳、老虎钳、砂子抛光等简易的工具,剥除难度大,时间长,且人工操作,容易对电缆内部造成不同程度的损伤,更严重的导线电缆报废,导致人力、物力、财力的损失。

针对上述,市面有大型电缆线裁线剥皮机,其虽然使用较为方便快捷,能将电缆进行剥皮处理。但是,上述的大型电缆线裁线剥皮机只能对电缆的端头进行切割剥落,难以针对电缆局部的绝缘皮切割并剥落的情况,适用范围小,仍然需要人工将已切割的电缆局部的绝缘皮剥落,工作周期长,工作效率低,难以适应高效率所需,降低电缆加工效果。

因此,现有的大型电缆线裁线剥皮机的结构仍然有待于进一步改进。

大型电缆线裁线剥皮机技术要素:

本实用新型的目的在于克服现有技术的不足,提供一种结构紧凑、能实现电缆局部的绝缘皮切割剥落的加工处理、提高自动化操作、保证电缆加工效果的高效大型电缆线裁线剥皮机。

本实用新型的发明目的是这样实现的:一种高效大型电缆线裁线剥皮机,包括机架及刀具组件,其中,所述机架上设有夹紧部件、刀具定位座及倾斜台,倾斜台上适配装有刀具滑动座,刀具滑动座上设有刀具驱动缸,所述刀具组件包括具有一体成型的一级切割部位与二级切割部位的刀具,刀具适配安装于刀具定位座上,刀具定位座连接于刀具滑动座上,所述刀具滑动座与刀具驱动缸的缸体连接,刀具驱动缸的活塞杆固定连接于机架上。

大型电缆线裁线剥皮机功能特点

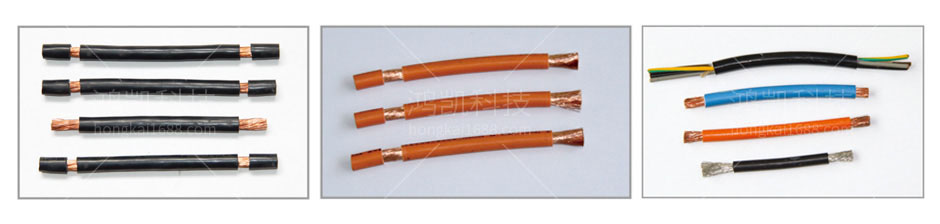

8轮同时驱动,使用伺服电机驱动,保证运行更高效!更快捷!在剥线机基础上加大2倍功率。产量是普通剥线机2-3倍!节省大量人工!我司研发的全自动电脑剥线机是采用高速微处理器,与先进的运动控制技术相结合,产品适用于大型动力电缆、电力电缆、护套线、软硬线的加工。加工出的线束,长度一致,外观漂亮,剥线效果最佳。这款机器主要针对电力行业、电控柜,电池盒的线,新能源汽车线束、充电桩线束、充电枪线束BV硬线,BVR软线等,可把整卷电线按照所需要的长度、剥头进行切好剥好,从而大大提高了效率,最大线可切线剥皮到240平方。

大型电缆线裁线剥皮机技术总结

本实用新型提供一种高效大型电缆线裁线剥皮机,包括机架及刀具组件,所述机架上设有夹紧部件、刀具定位座及倾斜台,倾斜台上适配装有刀具滑动座,刀具滑动座上设有刀具驱动缸,所述刀具组件包括具有一体成型的一级切割部位与二级切割部位的刀具,刀具适配安装于刀具定位座上,刀具定位座连接于刀具滑动座上,所述刀具滑动座与刀具驱动缸的缸体连接,刀具驱动缸的活塞杆固定连接于机架上,结构紧凑,保证电线电缆加工效果,同时能能实现电线电缆局部的绝缘皮切割剥落的加工处理,适用范围广,动作迅速快捷,自动化程度高,有效提高工作效率,减少加工成本。

大型电缆线裁线剥皮机技术参数

型号:YHK-150型YHK-240型
工作电压:AC220v50/60Hz
切断长度:10MM~99999.9MM
前端剥线长度:0.1-300MM
剥线长度(尾头):0.1-300MM
导管直径:内孔47mm、35mm、25mm、18mm、9mm
通用线材:6平方-240平方电缆线等线束
切线公差:≤0.2%
剥线速度(条小时):600PcS-1500pcs(200mm长度以内计算)
刀具材料:钨钢/白钢
速度:1-10可调
驱动方式:8轮同时驱动,无声伺服电机,每步前进0.MM
外观尺寸:960x570x580mm
