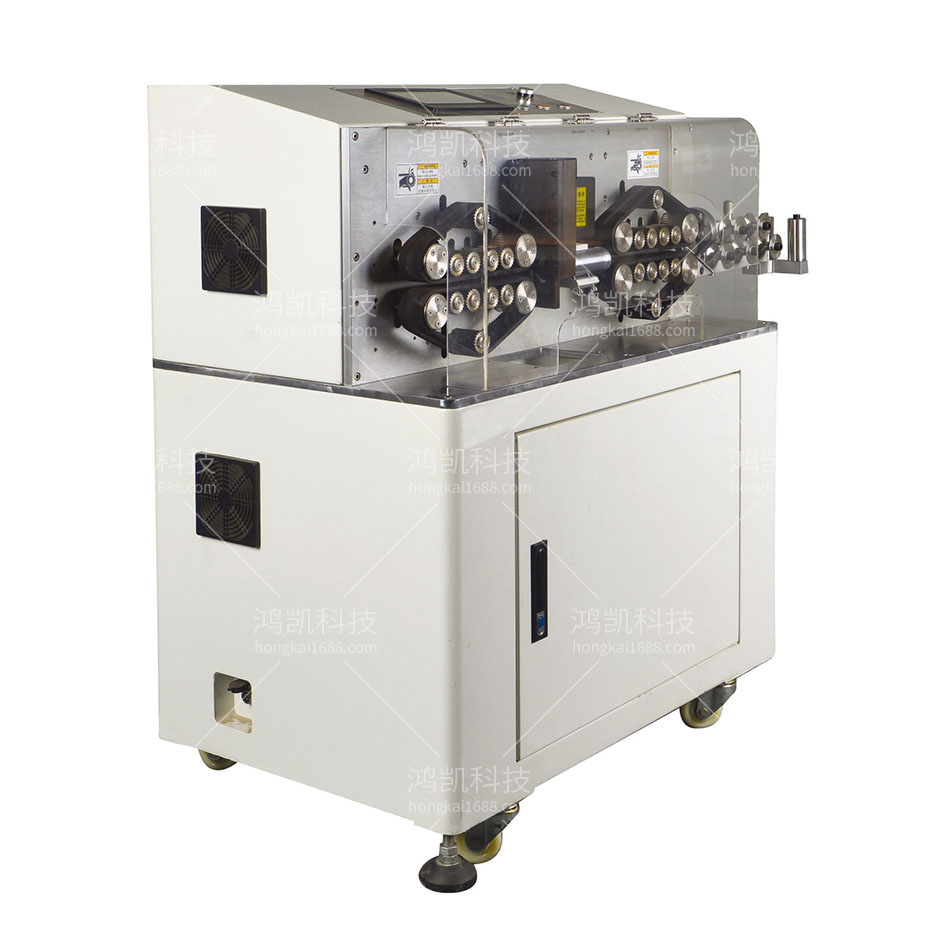

YHK-150大型电缆线裁线剥皮机

YHK-150大型电缆线裁线剥皮机

型号:YHK-150大型电缆线裁线剥皮机
工作电压:AC220v50/60Hz
切断长度:10MM~99999.9MM
前端剥线长度:0.1-300MM
剥线长度(尾头):0.1-150MM
导管直径内孔:30mm、24mm、19mm、12mm、9mm

通用线材:6平方-150平方电缆线等线束
切线公差:≤0.2%
剥线速度(条小时):600PCS~2000pcs(200mm长度以内计算)
刀具材料:钨钢/白钢
速度:1-10可调
驱动方式:8轮同时驱动,无声伺服电机,每步前进0.MM
外观尺寸:760×470x480mm

联系电话:18002620902

产品详情
YHK-150大型电缆线裁线剥皮机介绍:


大型电缆线裁线剥皮机背景技术

大型电缆线裁线剥皮机是一种电缆裁线剥线装置,传统的电缆剥线机都是机械式的,用刀切开电缆线绝缘层,然后剥去绝缘皮。对于较粗的电缆线,传统的剥皮方法是人工剥皮,或者机械剥皮,但对于不同线径的电缆线,需要用不同的剥皮刀具,且经常会发生切断线芯的问题,严重时会切断数十根导线,严重地影响剥皮质量,而且会对电缆接头质量产生非常严重的不良影响,因为导电芯线被切断,会减少接头内导线的数量,从而会使得接头的牢固度受到削弱甚至松动,对电缆接头的导电性能埋下隐患。

大型电缆线裁线剥皮机技术方案

本实用新型所要解决的技术问题是,克服上述背景技术的不足,提供一种大型电缆线裁线剥皮机,不会切断线芯,电缆线在切断后不会过度松散,保证导电效果。
本实用新型解决其技术问题采用的技术方案是,一种大型电缆线裁线剥皮机,包括导向龙门、测量龙门、走线龙门、液压切线机、驱动电机总成、转动机构、滑动-旋转机构、激光切割头总成、激光管支架、反射镜总成、激光管和裁线剥皮机机架,所述导向龙门、测量龙门、走线龙门、液压切线机、驱动电机总成、转动机构、滑动-旋转机构、激光切割头总成、激光管支架、反射镜总成和激光管均安装于裁线剥皮机机架上;所述激光管水平固定于激光管支架上,所述滑动-旋转机构与转动机构相连,转动机构与驱动电机总成相连,所述液压切线机位于驱动电机总成的左侧,所述激光切割头总成位于滑动-旋转机构的右侧,所述测量龙门的数量为两个,分别为第一测量龙门、第二测量龙门;所述走线龙门的数量为两个,分别为第一走线龙门、第二走线龙门,所述第一走线龙门位于液压切线机左侧,所述第一测量龙门位于第一走线龙门左侧,所述导向龙门位于第一测量龙门的左侧;所述第二测量龙门位于滑动-旋转机构的右侧,所述第二走线龙门位于第二测量龙门的右侧,所述反射镜总成的数量为3个,呈L形排布,L形首端的反射镜总成与激光管水平对齐,L形末端的反射镜总成与激光切割头总成对齐,激光切割头总成上安装有反射镜。

大型电缆线裁线剥皮机构成

大型电缆线裁线剥皮机,包括导向龙门、测量龙门、走线龙门、液压切线机、驱动电机总成、转动机构、滑动-旋转机构、激光切割头总成、激光管支架、反射镜总成、激光管和裁线剥皮机机架,激光管水平固定于激光管支架上,滑动-旋转机构与转动机构相连,转动机构与驱动电机总成相连,液压切线机位于驱动电机总成的左侧,激光切割头总成位于滑动-旋转机构的右侧,走线龙门位于液压切线机左侧,测量龙门位于走线龙门左侧,导向龙门位于测量龙门的左侧;反射镜总成的数量为3个,呈L形排布,L形首端的反射镜总成与激光管水平对齐,L形末端的反射镜总成与激光切割头总成对齐。使用本实用新型时,不会切断线芯,保证导电效果。

大型电缆线裁线剥皮机功能特点

8轮同时驱动,使用伺服电机驱动,保证运行更高效!更快捷!在剥线机基础上加大2倍功率。产量是普通剥线机2-3倍!节省大量人工!我司研发的全自动电脑剥线机是采用高速微处理器,与先进的运动控制技术相结合,产品适用于大型动力电缆、电力电缆、护套线、软硬线的加工。加工出的线束,长度一致,外观漂亮,剥线效果最佳。这款机器主要针对电力行业、电控柜,电池盒的线,新能源汽车线束、充电桩线束、充电枪线束BV硬线,BVR软线等,可把整卷电线按照所需要的长度、剥头进行切好剥好,从而大大提高了效率,最大线可切线剥皮到240平方。

大型电缆线裁线剥皮机技术参数

型号:YHK-150型
工作电压:AC220v50/60Hz
切断长度:10MM~99999.9MM
前端剥线长度:0.1-300MM
剥线长度(尾头):0.1-150MM
导管直径内孔:30mm、24mm、19mm、12mm、9mm

通用线材:6平方-150平方电缆线等线束
切线公差:≤0.2%
剥线速度(条小时):600PCS~2000pcs(200mm长度以内计算)
刀具材料:钨钢/白钢
速度:1-10可调
驱动方式:8轮同时驱动,无声伺服电机,每步前进0.MM
外观尺寸:760×470x480mm
