当前位置:首页 > 产品中心 > 自动插壳机系列 > YHK-1.0-8.0T超静音端子机

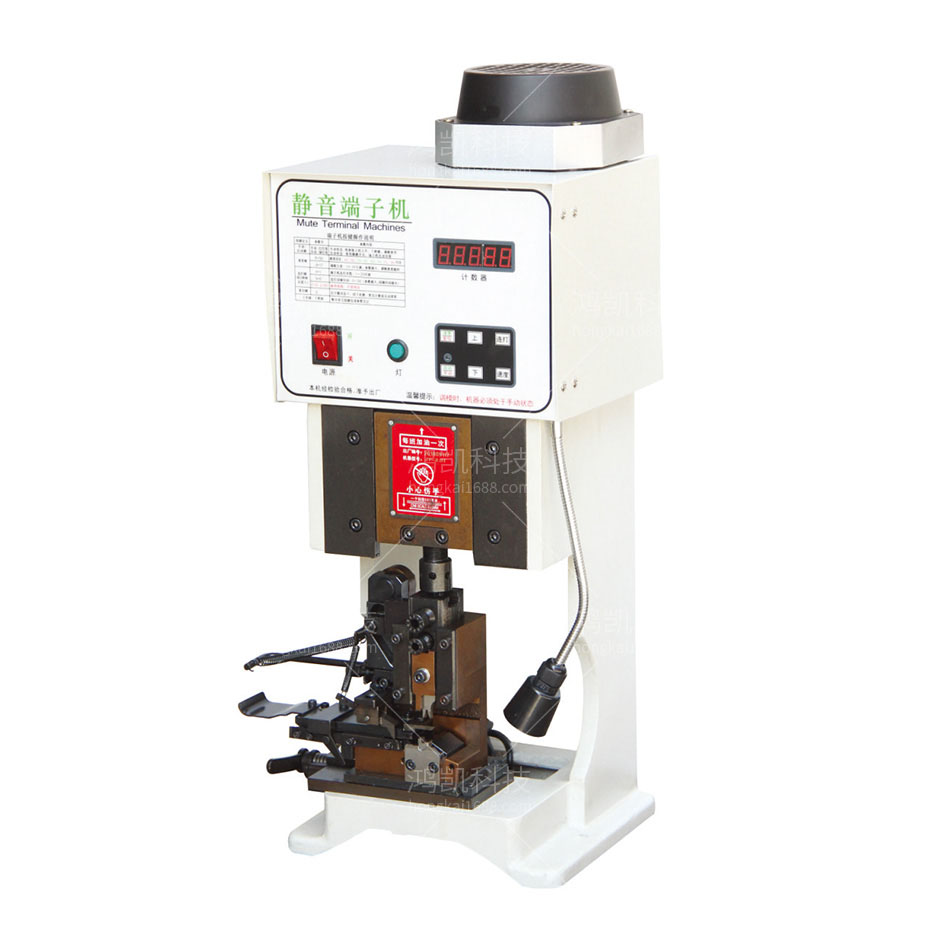

YHK-1.0-8.0T超静音端子机

YHK-1.0-8.0T超静音端子机

型号:YHK-1.0-8.0T超静音端子机

压接能力:1T/1.5T/2T/4T/8T
行程:30mm(可定40mm)
电源:220V50/60Hz

联系电话:18002620902

产品详情
YHK-1.0-8.0T超静音端子机介绍:


超静音端子机介绍

超静音端子机背景技术:

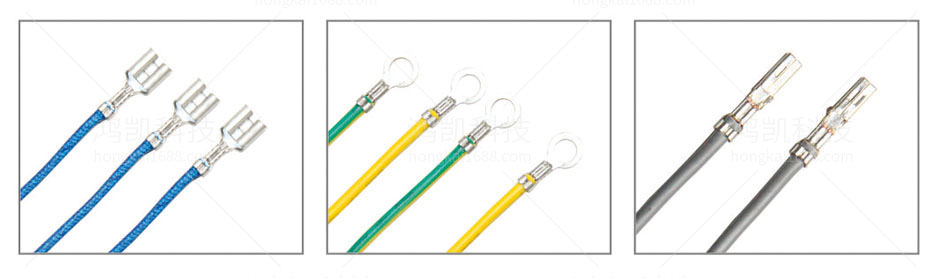

超静音端子机是采用现代变频器控制技术,是针对国内外常见的端子压模而研制,适用于各种端子与导线的压接.数字化控制、安全保护系统,使得端子机超静音运转,没有噪音,工人工作也更专心,大大提高了工作效率。超静音端子机电线末端加工的首选设备。

超静音端子机,它包括基座,基座的上端中部设置有基板,基板的上部左侧两侧边分别设置有第一立板和第二立板,第一立板的上端与第二立板的上端之间设置有箱体,箱体的右上部设置有驱动油缸,箱体的内部设置有控制电路板,箱体的左后部设置有散热风扇,所述箱体的前端面的左下部设置有电源开关和指示灯,所述箱体的前端面右上部设置有计数器。

这种超静音端子机虽然无噪音污染,打端子时候声音很小,但打端子时容易没有对准需要打的部位,造成端子的损坏,亟待解决。

超静音端子机内容

本实用新型的目的是提供一种超静音端子机,具有能够确定打端子部位的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的:一种超静音端子机,包括基座,所述基座两侧均竖直固定连接有支撑板,所述支撑板上设置有控制箱,所述控制箱上设置有电源开关、指示灯、LED显示屏和按键区域,所述控制箱上表面设置有驱动油缸,所述驱动油缸穿设过控制箱的活塞杆固定连接有压制组件,所述基座与压制组件相对处设置有放置组件;

所述放置组件包括放置座,所述放置座上开设有定位槽,所述定位槽内设置有匚形的垫片,所述垫片的开口朝上。

通过采用上述技术方案,打开电源开关,将端子放在放置座的定位槽中,并且通过端子凸起处抵触匚形的垫片的侧面,端子不容易滑移并且固定在定位槽的指定处,按下按键区域的按键,驱动油缸的活塞杆向下伸出,通过活塞杆上的压制组件对端子进行压制,达到减少端子在压制过程中的滑移,并且能够确定打端子部位的目的。

超静音端子机功能特点

本机传动机构单,压接性能稳定,可点动操作
结构轻巧,噪低,效率高,操作方便
配有高精度接近开关,减速器,送料准,效率高
压接速度、力度、次数可调,并配备电子计数

超静音端子机技术参数

压接能力:1T/1.5T/2T/4T/8T
行程:30mm(可定40mm)
电源:220V50/60Hz
