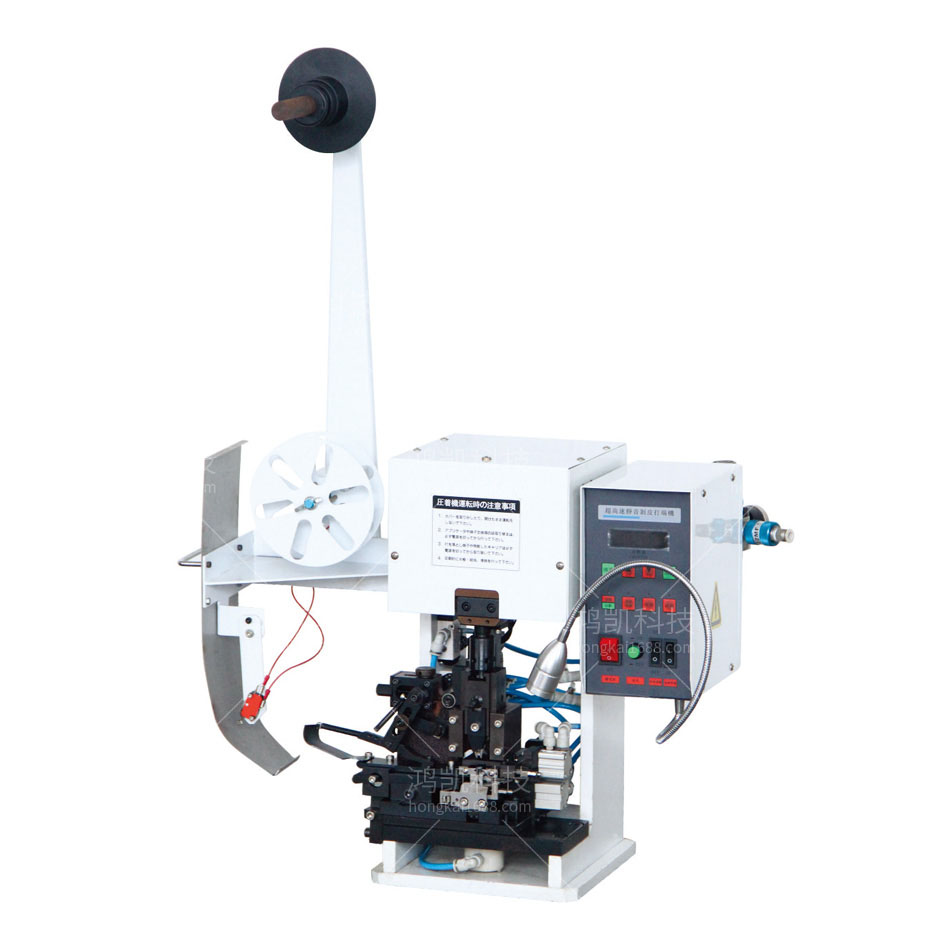

YHK-2000静音剥皮打端机

YHK-2000静音剥皮打端机

型号:YHK-2000静音剥皮打端机

剥线范围:0.1-2.5mm²
剥皮长度:1.0mm-7.0mm
剥皮误差:0.05-0.1mm
压接能力:2T
气源:0.3-0.4Mpa
电源:220V50/60Hz
行程:50mm
重量:80kg
尺寸:500*350*730mm

联系电话:18002620902

产品详情
YHK-2000静音剥皮打端机介绍:


静音剥皮打端机介绍

静音剥皮打端机背景技术:

静音剥皮打端机用于将电线剥开橡胶外皮并安装接线端头。目前的剥皮打端机在工作中的剥皮和打端等动作通常都采用机械传动的方式来完成。但是,该剥皮打端机在动作过程中由于机械的摩擦和摇晃而使得稳定性和位置精确性都不够高,因此导致产品的次品率非常高。为了保证产品的质量和产量,不得不在这类机械的生产、安装和维护上投入大量的精力,从而使得产品的成本升高很多。此外,该剥皮打端机的操作比较复杂,对工艺要求比较高。

针对现有技术的不足,本静音剥皮打端机目的是要提供一种操作方便、稳定性好的剥皮打端机。
为了实现上述目的,本次提供了一种静音剥皮打端机,该静音剥皮打端机包括第一气缸板、第二刀座、第一刀座、切刀、刀座垫、线夹、第二气缸板垫块、第二气缸板、第一冲块、第二冲块、第三沖块、第一定位块、第三定位块、第二定位块、轴承座、608轴承、轴承座螺丝、第二脱料件、第一脱料件、零件、第二吸皮、第三吸皮、第一吸皮、上刀、上压件、模头连接块、模头、第二压模块、第一压模块、第一线长定位块、第二线长定位块、第四线长定位块、第三线长定位块、第一切刀座、第四切刀座、第二切刀座、第五切刀座、第三切刀座、下刀、模架、模具底板、废料座和底板,该剥皮缸、安装于模头正下方的用于完成对电线切削动作的第二气缸、安装在位于机器主体侧面的第一气缸板上的用于夹紧电线的薄型气缸。
本实用新型的有益效果是,该静音剥皮打端机采用了三个气缸来控制线材加工过程中的夹线、切线和剥皮等三个动作,由于气体产生的推进力比较平稳,因此可以使动作的稳定性和精确性都得到很大的提高。此外,该静音剥皮打端机的气缸对生产工艺的要求也比较低,因而该静音剥皮打端机还具有生产和维护方便、成本低廉、生产效率高等优点。

静音剥皮打端机功能特点

本机适用于电脑线、护套线、多芯线等
剥皮打端子可一次性完成,提升加工效率
结构轻巧,噪音低,操作方便简单
采用变频控制,软启动、软停止、无机械损耗

静音剥皮打端机技术参数

剥线范围:0.1-2.5mm²
剥皮长度:1.0mm-7.0mm
剥皮误差:0.05-0.1mm
压接能力:2T
气源:0.3-0.4Mpa
电源:220V50/60Hz
行程:50mm
重量:80kg
尺寸:500*350*730mm
