当前位置:首页 > 产品中心 > 自动端子机 > YHK-003全自动四线合压五端子铆接机
YHK-003全自动四线合压五端子铆接机

YHK-003全自动四线合压五端子铆接机

款型:YHK-003全自动四线合压五端子铆接机
适用线材:AWG16-28#
适用端子:普通横式、直式连饶端子
适用模具:OTP横模、直模
外形尺寸:1400×1300×2000mm
重量:约420Kg
加工线长:50mm-999mm
加工效率:1500PCS/h
裁线公差:约总长02%以下
剥皮长度:0-10mm
工作电压:AC220V50Hz
工作气压:0.4~0.6MPa
额定功率:2.5Kw

联系电话:18002620902

产品详情
YHK-003全自动四线合压五端子铆接机介绍:


全自动四线合压五端子铆接机介绍

全自动四线合压五端子铆接机背景技术:

目前,行业内铆压工件通常通过人工手动将待铆压工件放入治具中,再手动将铆钉放入治具,然后启动铆压机器向下压。在铆压过程中,通过人工手动装夹工件、铆钉的生产方式生产效率低下,且人工成本高。尤其针对铆钉较小的情形,人工装夹较为困难,则生产效率非常低,且需要大量的人力,导致人工成本居高不下,从而导致生产成本高,企业竞争力受限。

全自动四线合压五端子铆接机功能特点

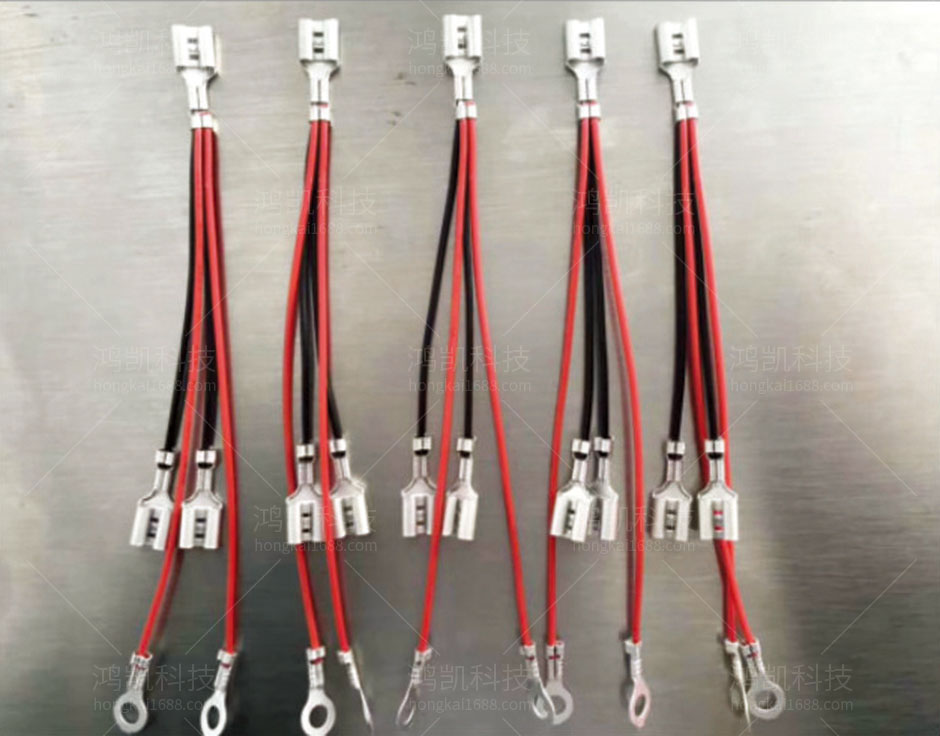

头合并压接端子,一头分别压接端子

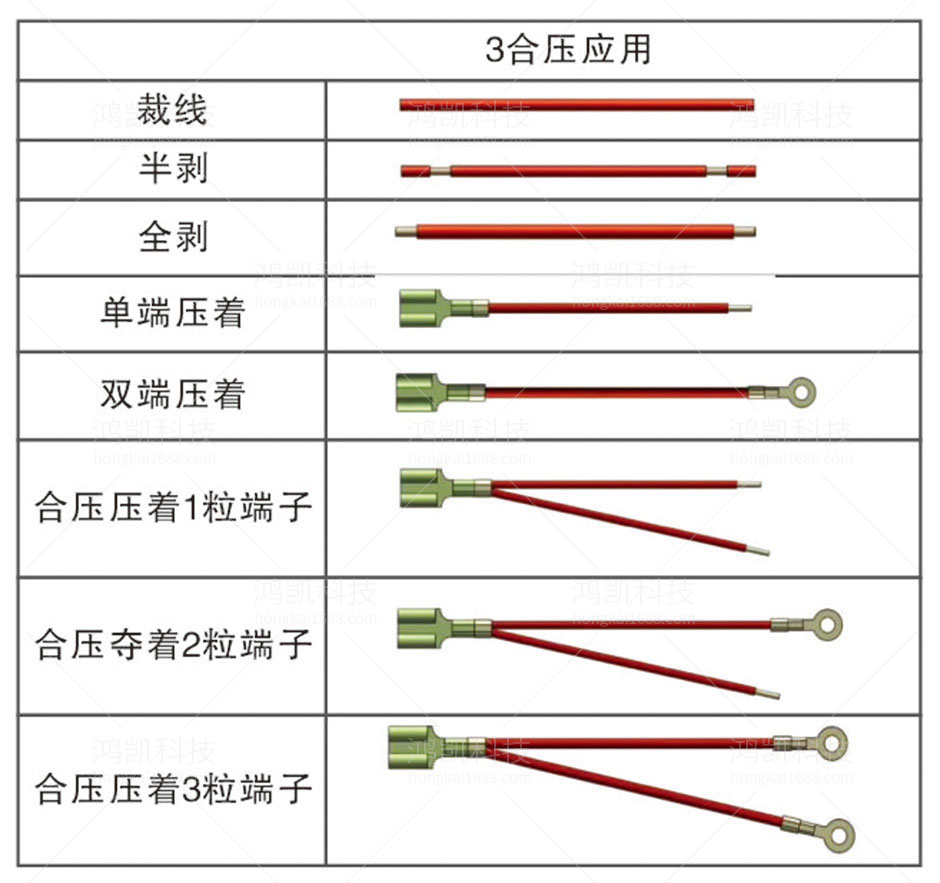

多线合压,适应不同需求
高端伺服动力驱动,性能更优异

全自动四线合压五端子铆接机技术总结

本发明公开了一种全自动四线合压五端子铆接机设备,所述设备包括支架及分别设置于支架上的传送机构、方向校正机构、工件装夹机构、铆钉装夹机构及铆压机构,传送机构包括用于传输工件的传送带及用于停止工件的止料块;方向校正机构包括由斜块组成的前宽后窄漏斗形校正槽;工件装夹机构包括第一驱动汽缸、送料块及穴位,第一驱动汽缸与送料块连接并驱动送料块,送料块将由止料块拦截停止的工件推入穴位;铆钉装夹机构包括铆钉盒及排列于铆钉盒内的铆钉;铆压机构包括第二驱动汽缸及压块,第二驱动汽缸驱动压块将铆钉盒内的铆钉压入穴位的工件中。本发明实现对工件的全自动铆压,大大降低了人工的投入,人工成本低,且生产效率大大提高。

全自动四线合压五端子铆接机技术参数

款型:四线压五端
适用线材:AWG16-28#
适用端子:普通横式、直式连饶端子
适用模具:OTP横模、直模
外形尺寸:1400×1300×2000mm
重量:约420Kg
加工线长:50mm-999mm
加工效率:1500PCS/h
裁线公差:约总长02%以下
剥皮长度:0-10mm
工作电压:AC220V50Hz
工作气压:0.4~0.6MPa
额定功率:2.5Kw
