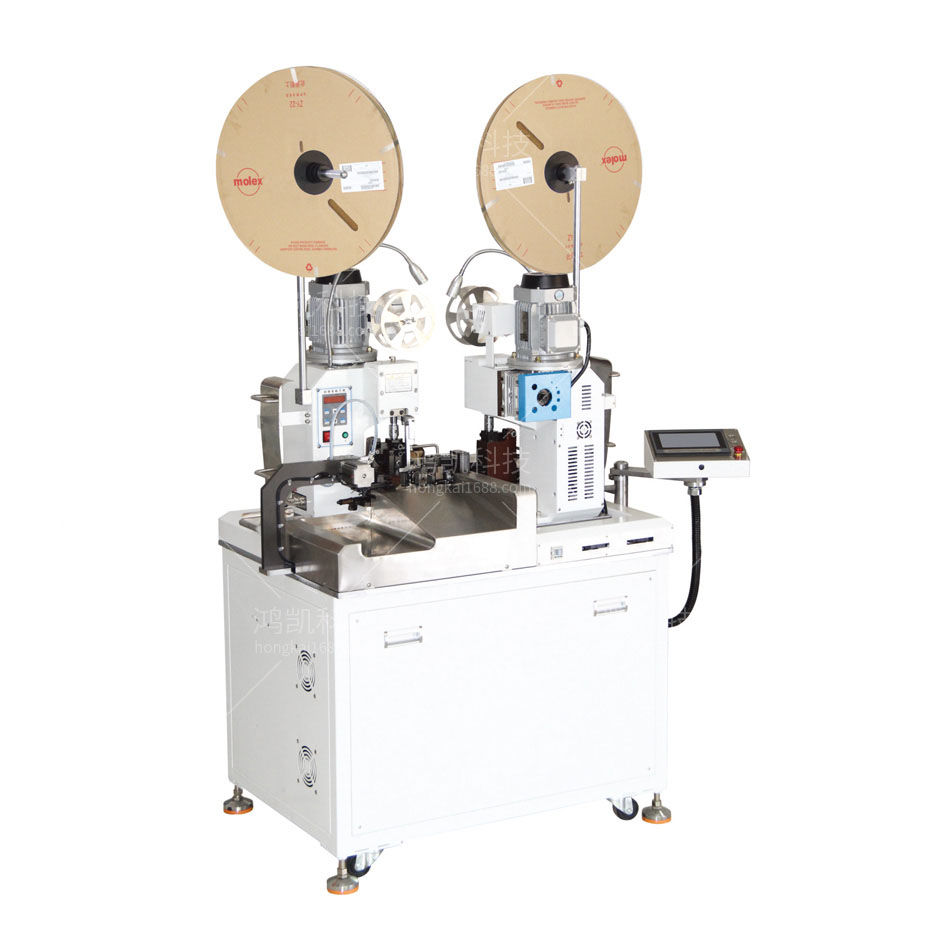

YHK-01全自动双头端子压接机

YHK-01全自动双头端子压接机

型号:YHK-01全自动双头端子压接机

加工电线长度:1007#18-1571#30
切断长度:40mm-9999mm
切断精度:≤100mm时±0.5mm

                 >100mm时±1.0mm
剥皮长度:1侧0.1mm-9mm2侧1.0mm-9mm半剥3.0mm-9.0mm
压接能力:2T
电源:220V50/60Hz
生产率:3600pcs/h
重量:460kg
尺寸:1000*700*1550mm

联系电话:18002620902

产品详情
YHK-01全自动双头端子压接机介绍:

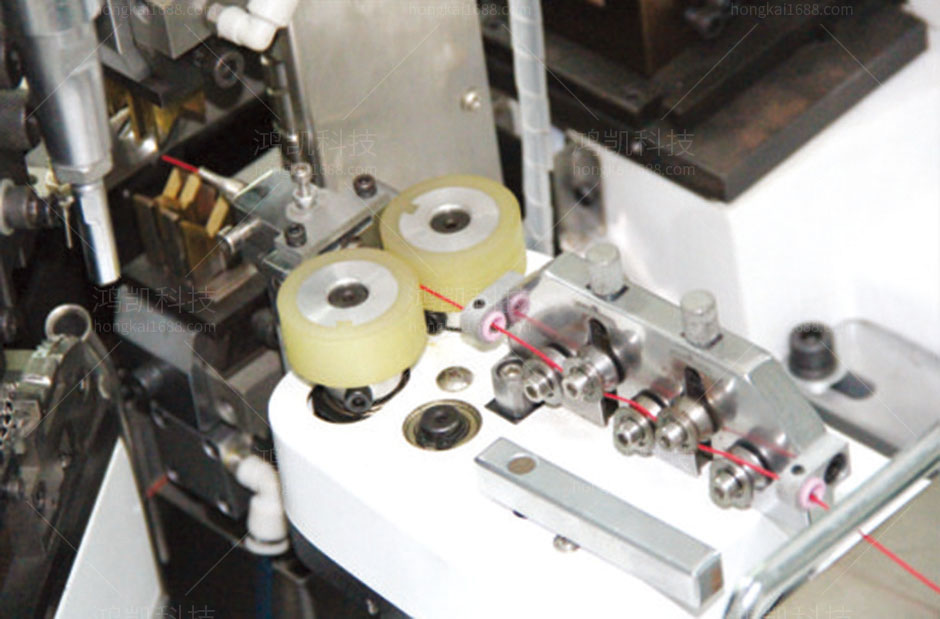

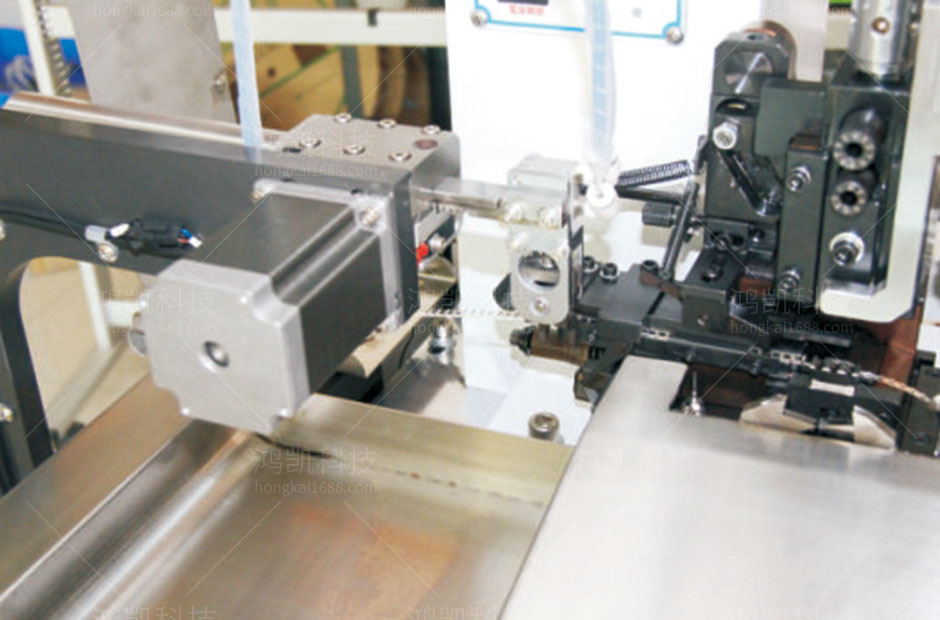

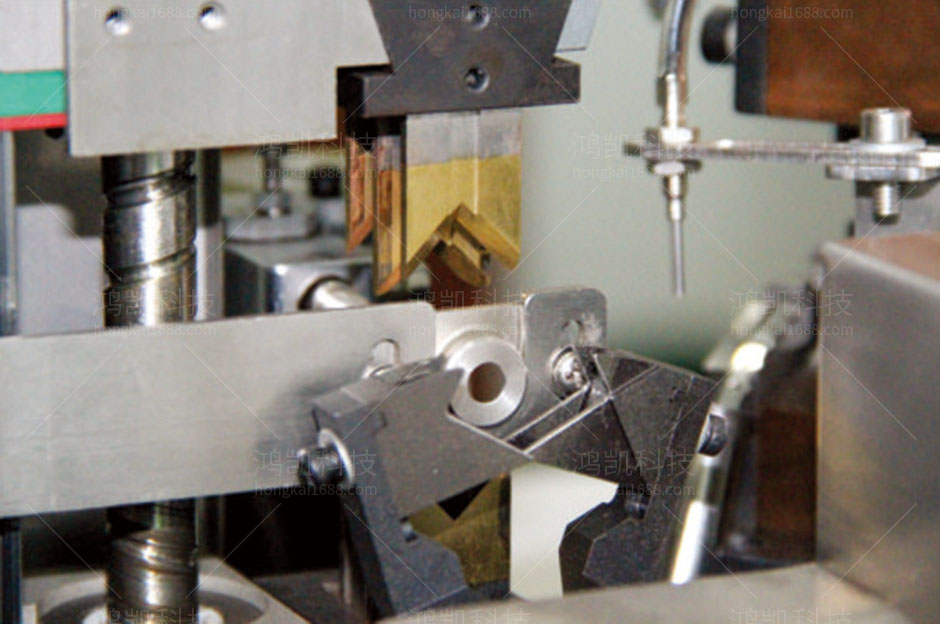

全自动双头端子压接机介绍

全自动双头端子压接机功能特点
本机具有裁断、剥皮和双头打端功能
伺服电机控制,触摸式调控各项参数
检测功能齐全,出现异常自动报警
适合横式、直式OTP模具

全自动双头端子压接机的作业步骤

1、打开全自动双头端子压接机电源开关,电源指示灯亮。

2、留意机器内外部有无明显异响,若有暂停作业,请机修人员判定是否需要维修。

3、选刀装刀:由指定人员操作,装刀之前必须进行手工比对所选刀片是否配套,对比无误后方可装刀,装刀完成后,必须使用手摇测试,首先关闭全自
动双头端子压接机电源,按下调摸钮,使用专用板手摇动主从动轮,使全自动双头端子压接机冲压行程至最大,如手摇不动,则考虑是否压力过大或其他
问题,检查调试至OK。作业前需对各锁紧螺丝做相应检查并确认无松动。

4、装料:装上需要打的端子,使用内六角板手调节进料压板,使全自动双头端子压接机可以轻松通过,目测送料位置是否适宜,若不行,进行调节,使
用内六角板手松开送料器锁紧螺丝,拧动调节缧杆进行调节,直至状态,然后锁紧送料器锁紧螺丝,开始作业。

5、测试拉力:调机OK后,取废料线材试打,进行拉力测试,主要参照值见《拉力测试对照表》具体操作方法如下,按下拉力测试归零键调至归零,将需
测的端子线材夹好,进行测试,若所测拉力不在标准范围内,请机修人员重新调节,直到达到标准值为止。

6、试产10PCS送IPQC进行首件确认,检验OK,方可进行批量生产,生产过程中操作员必须自检所打端子是否有包胶,吊颈等不良,并每隔1小时进行一次
端子拉力测试。

7、生产完成后整理好良品、废次品,并清理干净机台周边的环境卫生。

全自动双头端子压接机技术参数
加工电线长度1007#18-1571#30
切断长度:40mm-9999mm
切断精度:≤100mm时±0.5mm>100mm时±1.0mm
剥皮长度:1侧0.1mm-9mm2侧1.0mm-9mm半剥3.0mm-9.0mm
压接能力:2T
电源:220V50/60Hz
生产率:3600pcs/h
重量:460kg
尺寸:1000*700*1550mm
