当前位置:首页 > 产品中心 > 自动插壳机系列 > YHK-ZDC-022全自动双端穿胶壳机

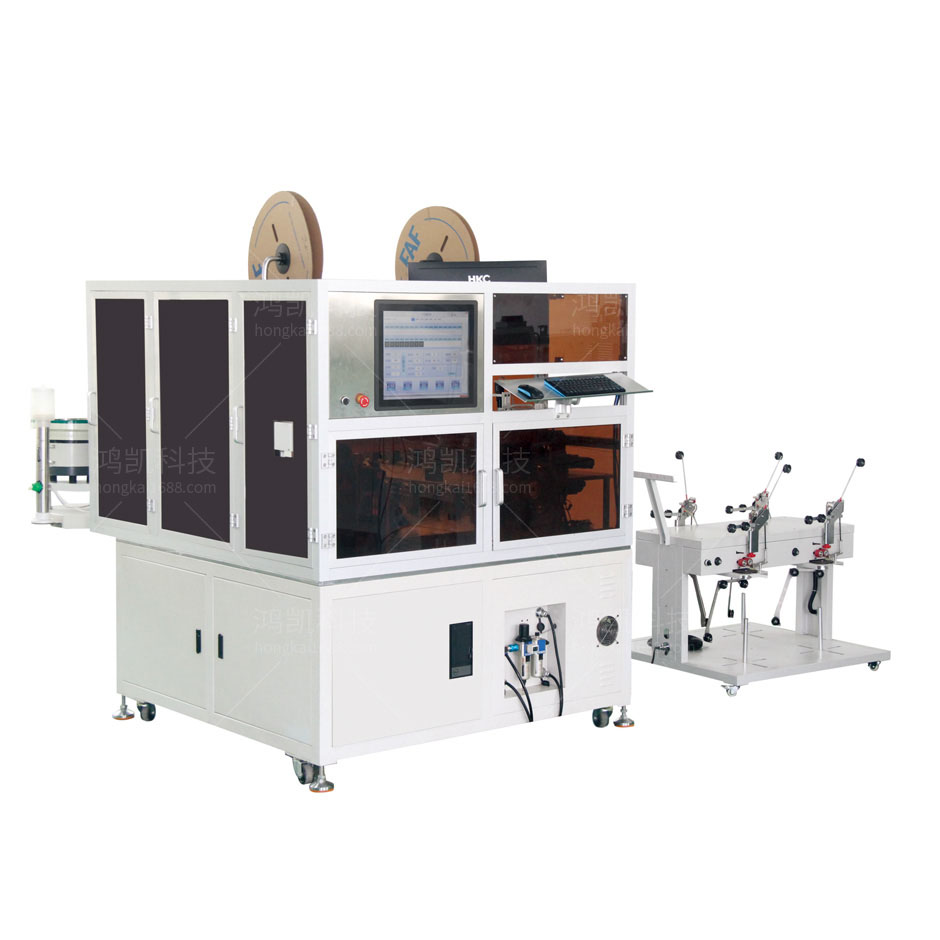

YHK-ZDC-022全自动双端穿胶壳机

YHK-ZDC-022全自动双端穿胶壳机

型号:YHK-ZDC-022全自动双端穿胶壳机

电源:AC220V/50Hz

功率:3000W

压着力:1.5T可根据客户要求订做。

生产效率:3000根线每小时(相当于6000个端子)

电线加工长度:80MM-980MM,其他长度可定制。

适用电线:AWG18-AWG24,AWG22-AWG30;最多8种颜色电线同时作业

剥皮长度:A端0MM-6MM,B端0MM-10MM
适用胶壳:单排16孔、最多3排

联系电话:18002620902

产品详情
YHK-ZDC-022全自动双端穿胶壳机介绍:


全自动双端穿胶壳机功能特点
1、本机可选用8种颜色的线任意搭配,裁线长度80-980mm,特殊长度还可定制;
2、切线剥皮、半剥采用高精度滚珠丝杆配合伺服马达控制切线精度可达0.1mm;

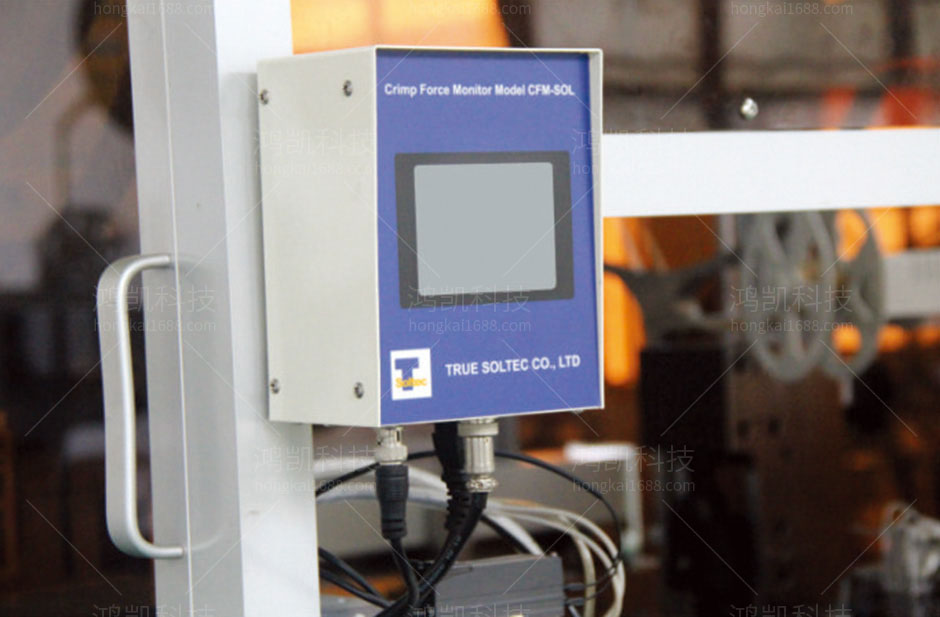

3、端子压接全程压力监控监测,压接不良报警,并自动筛选采用,选配端子外形CCD检测,不良品自动排出;

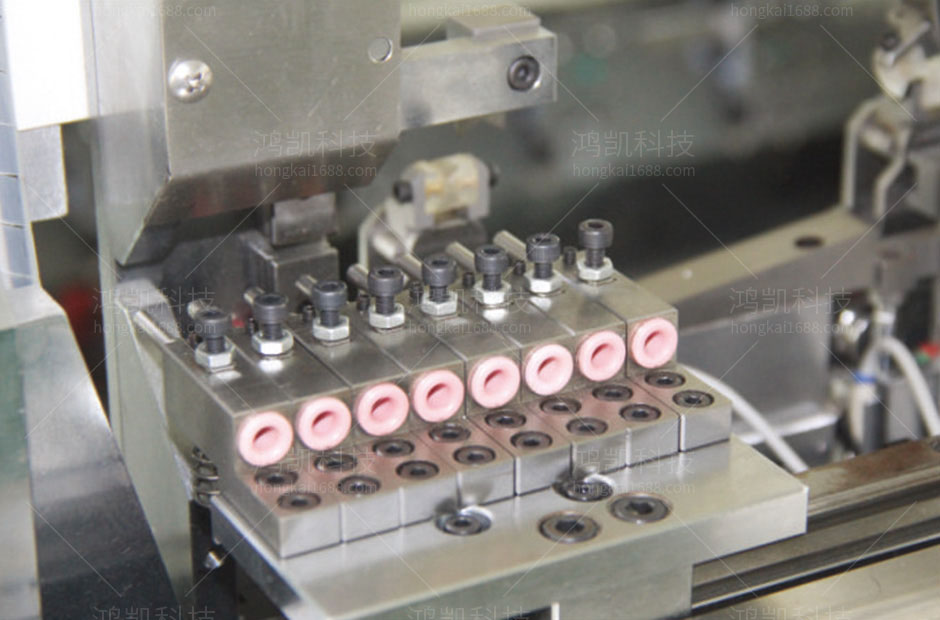

4、穿胶壳机构更换模块化,相同pin距值的胶壳只需简单调节两个调整块即可生产,不同pin距值的胶壳只需更换整组穿胶壳机构即可生产,更换简单,提高效率;

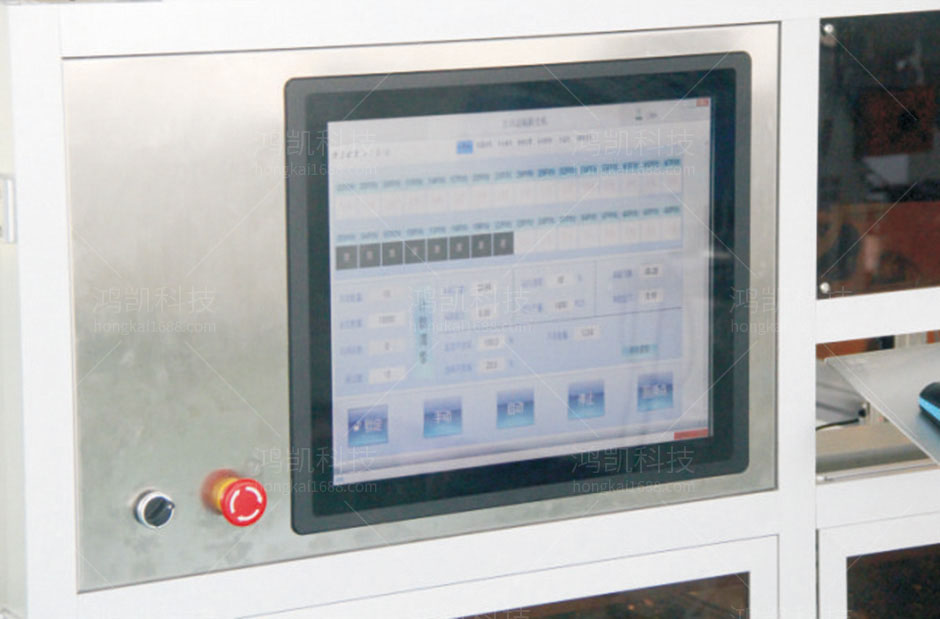

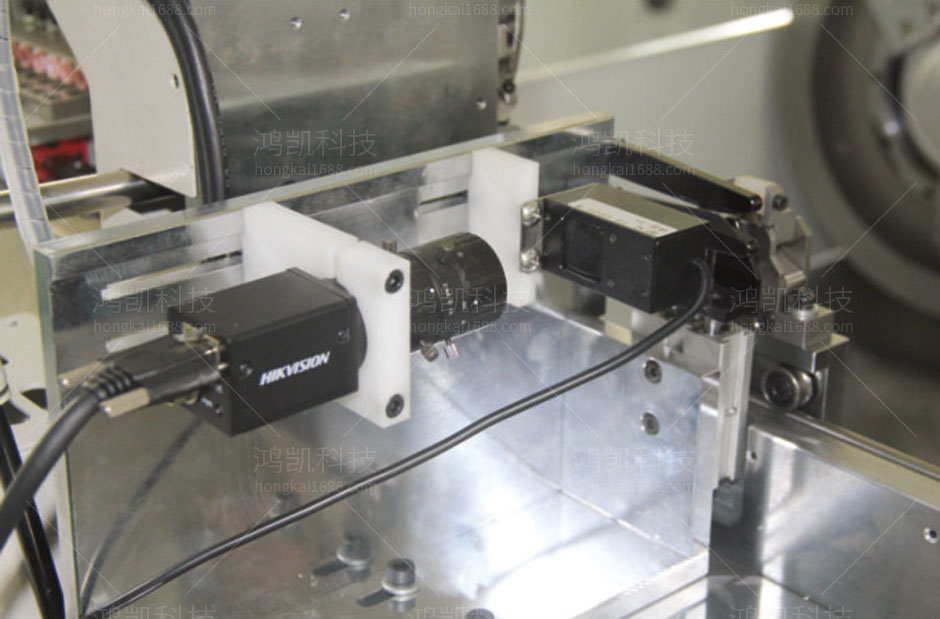

5、采用电脑操作界面,对端子进行全自动拉拔力检测,并可以出具端子拉拔力曲线分析报告;搭载超高清视觉系统,能够实现对产品进行实时图像显示,对比,分析,压接不良时会发出警报并自动筛选出不良品。此设计极大地节省了人工成本,保证产品质量,提高了生产效率。

全自动双端穿胶壳机特征:

自动双端穿胶壳端子机适用于2P并线、两条电子线的单端子压接及穿壳(电子线可实现两根长短不一)。适用于1.25端子,2.0端子,2.5端子等。裁线长度25-450mm。自动双端穿胶壳端子机采用模块化结构,不同胶壳只需简单更换振动盘以及轨道,刀模即可。

自动双端穿胶壳端子机可以一端打端子并穿防水栓护套,另一端压着普通端子。线材裁切长度,剥皮长度,包胶深度等参数均采用触摸屏数控,易学易懂,简单学习便可以熟练操作。

自动双端穿胶壳端子机采用电脑操作界面,对端子进行全自动拉拔力测试,并可以出具端子拉拔力曲线分析报告,搭载超高清视觉系统,能够实现对产品进行实时图像显示,对比,分析,压接不良时会发出警报并自动筛选出不良品。

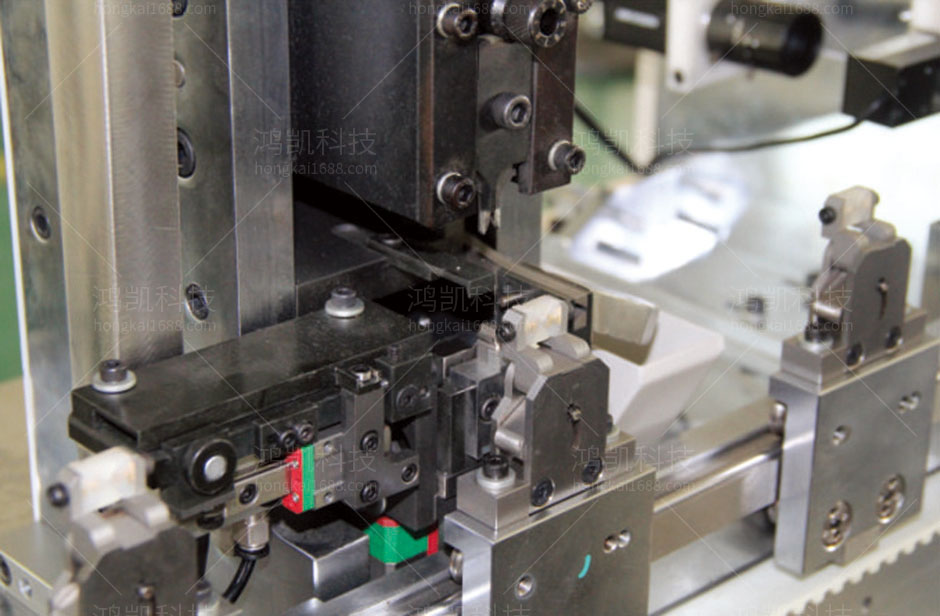

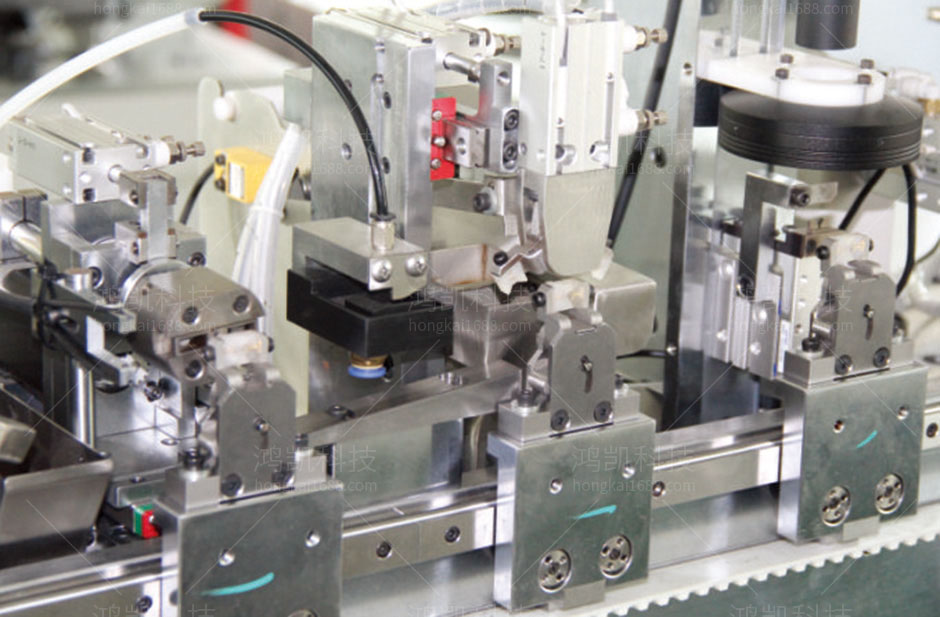

自动双端穿胶壳端子机平移方式处理打端子,此结构操作方便稳定,快速送线、裁线、剥皮、分线、打端,高精度,速度快,低噪音。裁线长度、剥皮长度,包胶长度、,打端延时等等,均实现数字化调试。快速更换工序,模块化设计,维护方便。

全自动双端穿胶壳机技术参数

电源:AC220V/50Hz

功率:3000W

压着力:1.5T可根据客户要求订做。

生产效率:3000根线每小时(相当于6000个端子)

电线加工长度:80MM-980MM,其他长度可定制。

适用电线:AWG18-AWG24,AWG22-AWG30;最多8种颜色电线同时作业

剥皮长度:A端0MM-6MM,B端0MM-10MM
适用胶壳:单排16孔、最多3排

适用胶壳尺寸:MAX40*25*25MIN5*6*3

空气压力:5-7kgf(需使用清洁干净空气)

检测装置:电线有无,电线打结,端子有无,剥皮异常,端子压力监测,插端子后拉检测,胶座有无,不良率设定。

选配件:端子压力监控,选配端子外观视觉检测。

不良率设定:A报警停机部份:电线有无,电线打结,端子有无,胶座有无,不良率设定超标,B报警挑选出不良自动生产部份:剥皮异常,端子压力异常,端子后拉检测,不良率设定未超标。

设备尺寸:2100L*1200W*1580Hmm含凸起部份(不含振动盘不含放线架)

机器重量约:900kg
