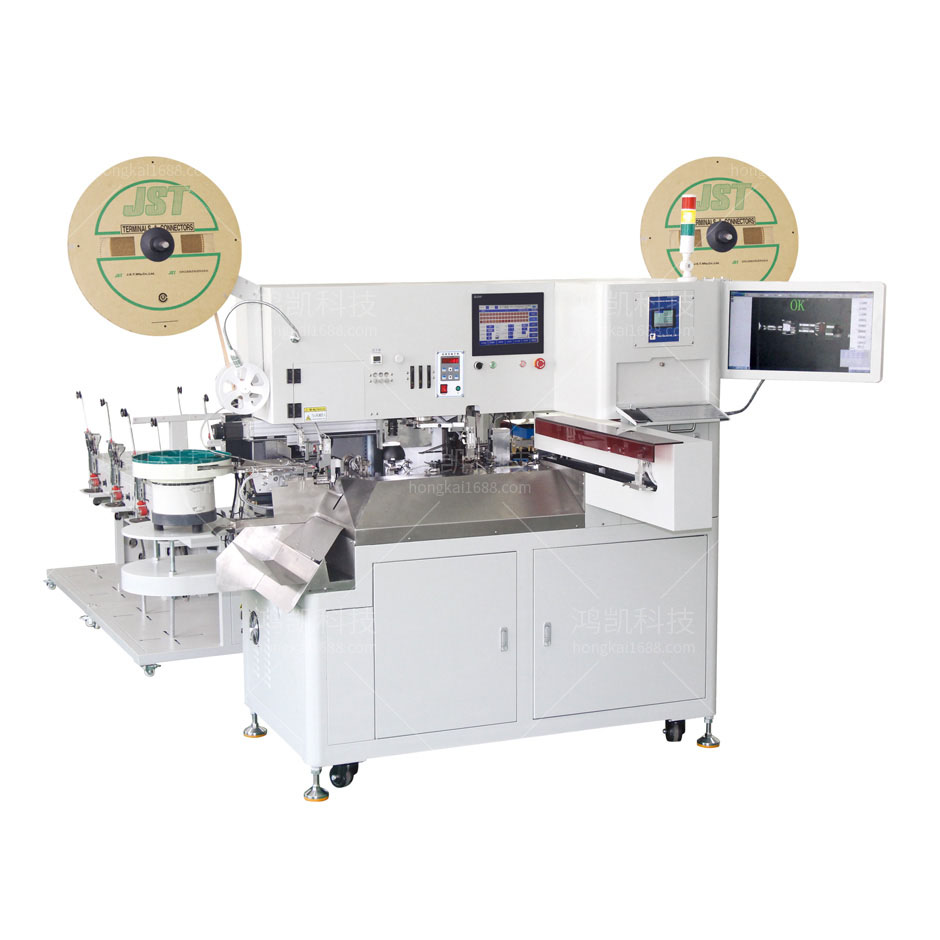

YHK-ZDC-01B全自动插胶壳机

YHK-ZDC-01B全自动插胶壳机

型号:YHK-ZDC-01B全自动插胶壳机

电源:AC220V/50EZ
功率:2000W
压着力:1.5T,可根据客户要求订做。
生产效率:2000孔/H(200mm以内)。
电线加工长度:40MM-600MM,其他长度可定制。
适用电线:AWG18-AWG24,AWG22-AWG30;最多8种颜色电线同时作业。
剥皮长度:A端0MM-10MM,B端0-6MM
沾锡长度:0.2MM-10MM
扭线长度:2MM-10MM
适用胶壳:单排16孔、最多3排
适用胶壳尺寸:MAX40*25*25MIN5*6*3
空气压力:5-7kgf(需使用清洁干净空气)

联系电话:18002620902

产品详情
YHK-ZDC-01B全自动插胶壳机介绍:


全自动插胶壳机设备配置
1、控制系统:三菱
2、伺服马达:三菱
3、气缸/电磁阀:AIRTAC,SMC
4、导轨/丝轩:上银/TBI
5、光电检测:FDC

全自动插胶壳机的功能和特点有以下几点:

1、高速全自动化生产

可加工多种类形线材,可满足多种线材加工的需求。

2、适应多种胶壳

能适应多种单、双排胶壳的插入,可加工多孔位的胶壳插入。

3、可配备多种检测装置

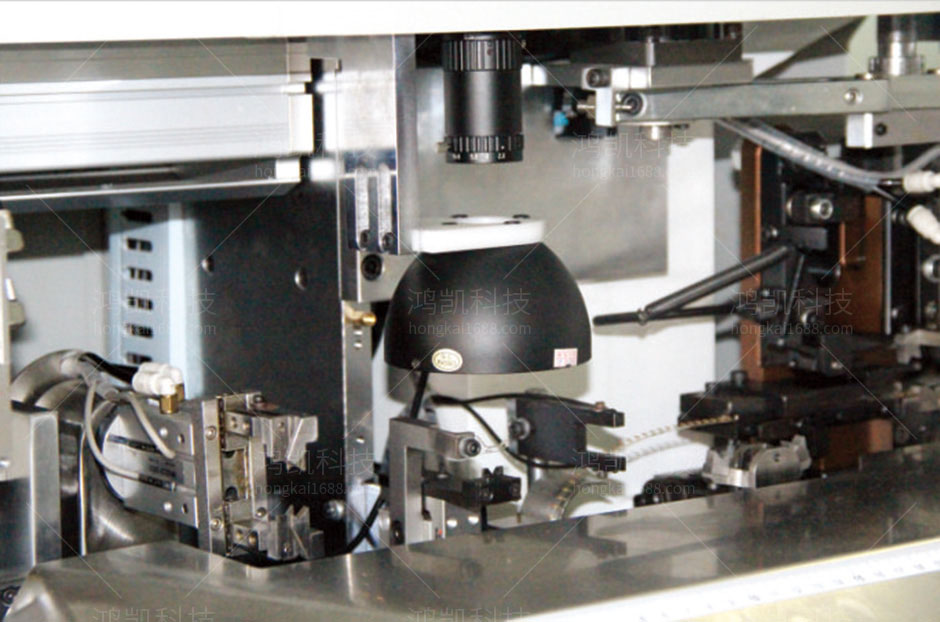

全自动插胶壳端子机压接全程压力监控监测,有压接不良报警,并自动筛选,端子压接外形CCD检测,不良品自动排出。高清视觉监测系统,能够实现对产品实时对比、分析,压接不良时会发出警报并自动筛选出不良品。

自动插胶壳机设备功能

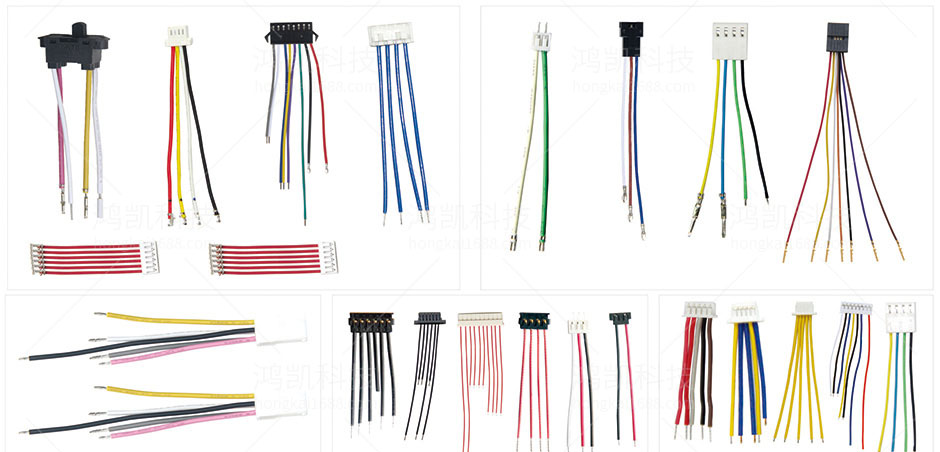

该设备可实现线材一端自动切线,剥皮,端子压着,穿胶壳;
另一端自动切线,剥皮,扭线,沾锡及端子压着功能。

全自动插胶壳机技术背景

具体的说是一种全自动端子插壳机,包括工作台,所述工作台上端右后方焊接有第一支撑柱,所述第一支撑柱上端焊接有第一支撑板,所述第一支撑板上端固定安装有第一液压缸,所述第一液压缸的输出端末端固定连接有第一上固定板,所述第一上固定板下端固定连接有线束上固定座。本实用新型通过第一液压缸驱动将线束压紧,通过第二液压缸和第三液压缸驱动将端子压紧,保证插壳时线束和端子的稳定性,通过第四液压缸驱动将胶壳压紧,保证插壳时胶壳的稳定性,提高插壳质量,通过第五液压缸驱动胶壳移动向端子方向,实现插壳操作,使得插壳工序实现自动化,代替人工,提高插壳效率,降低工人劳动强度。

全自动插胶壳机技术参数

电源:AC220V/EH
功率:2000W
压着力:1.5T,可根据客户要求订做。
生产效率:2000孔/H(200mm以内)。
电线加工长度:40MM-600MM,其他长度可定制。
适用电线:AWG18-AWG24,AWG22-AWG30;最多8种颜色电线同时作业
剥皮长度:A端0MM-10MM,B端0-6MM
沾锡长度:0.2MM-10MM
扭线长度:2MM-10MM
适用胶壳:单排16孔、最多3排
适用胶壳尺寸:MAX40*25*25MIN5*6*3
空气压力:5-7kgf(需使用清洁干净空气)
检测装置:电线有无,电线打结,端子有无,剥皮异常,端子压力监测,插端子后拉检测,胶座有无,助焊剂有无,不良率设定。
选配件:端子压力监控,选配端子外观视觉检测。
不良率设定:A报警停机部份:电线有无,电线打结,端子有无,胶座有无,助焊剂有无,不良率设定超标
B报警挑选出不良自动生产部份:剥皮异常,端子压力异常,端子后拉检测,不良率设定未超标。
设备尺寸:2100L*1200W*1580Hmm含凸起部份(不含振动盘不含放线架)
机器重量:约800kg
