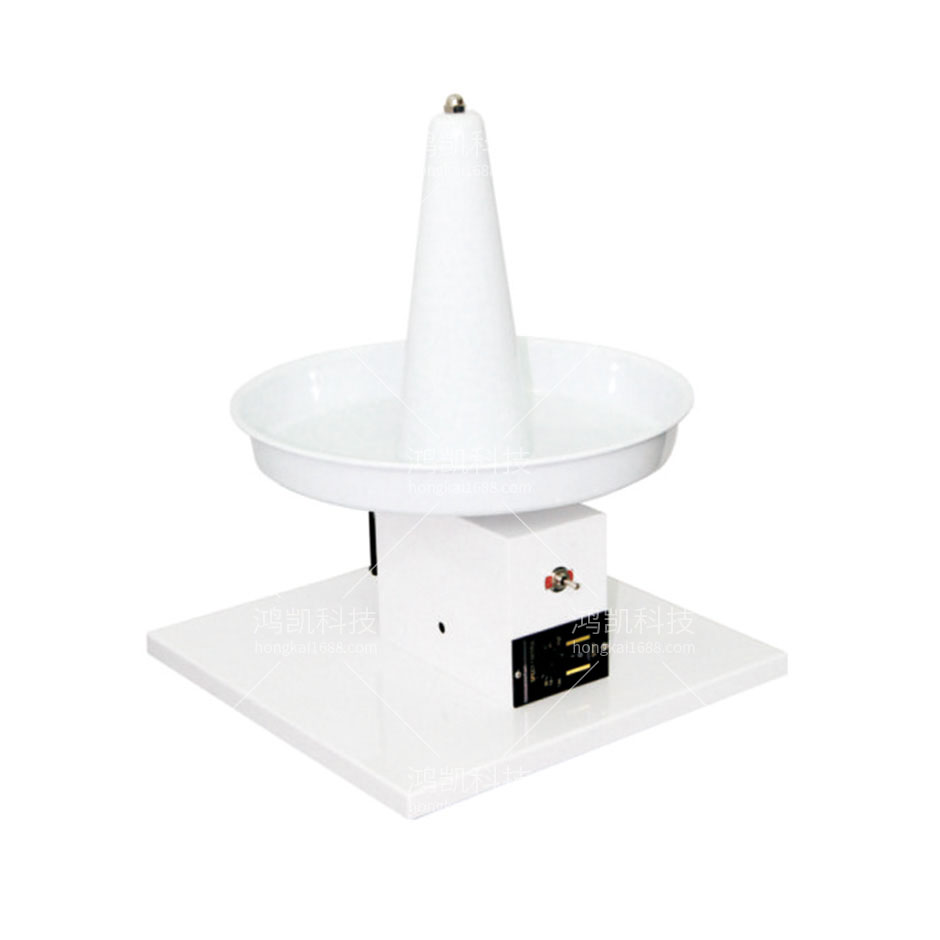

YHK-03电子线放线盘

YHK-03电子线放线盘

型号:YHK-03电子线放线盘
用途:电线、电子线、护套类线材
外形尺寸:450*960*350
重量:2.6KG
线盘外径:380MM
线盘内径:350MM
轴底部直径最大:120MM
工作电压:220V

联系电话:18002620902

产品详情
YHK-03电子线放线盘介绍:


电子线放线盘背景技术:

电子线是电器设备内部线的一种简称,通电性主要是以弱电为主,跟强电范畴的电缆是不同概念的,市面上流通的电子线有区分为UL标准,3C标准,VDE标准3个系列的线材,以AWG为单位的一般为UL标准,国内电子线生产商主要以3C跟UL这两个标准为主。

现有技术中,在电路板生产时,往往需要同步安装导线,需要的电子线放线就够往往都是通过将线盘插在滚筒上,并通过滚筒的转动进行放线,这种方式,受限与线盘中间孔的尺寸,如果线盘中间的孔过小则无法放线,或者线盘过大,滚筒较短容易使得线盘掉落,同时仅仅是依靠涂油机的拉拽实现电子线的放线,容易导致电子线打结,存在改进的空间。

电子线放线盘技术实现要素:

本发明的目的是为了解决现有技术中存在放线盘不便与安装同时电子线放线时易打结的缺点,而提出的一种电子线放线盘。

为了实现上述目的,本发明采用了如下技术方案:

一种电子线放线盘,包括底板,所述底板的顶侧固定安装有安装箱,安装箱的一侧内壁上固定安装有电机,电机的输出轴通过联轴器固定安装有转动轴,转动轴的一端固定安装有齿轮盘,安装箱的一侧内壁上开设有两个转动孔,两个转动孔内均活动安装有转动柱,两个转动柱的一端均固定安装有转动辊,两个转动辊上放置有同一个放线盘,所述安装箱的一侧内壁上开设有多个散热孔,通过转动辊带动放线盘转动,从而使得转动辊能够适配不同尺寸的放线盘。

电子线放线盘技术总结

本发明属于电子线领域,尤其是一种电子线放线盘,针对现有的放线盘不便与安装同时电子线放线时易打结的问题,现提出如下方案,其包括底板,所述底板的顶侧固定安装有安装箱,安装箱的一侧内壁上固定安装有电机,电机的输出轴通过联轴器固定安装有转动轴,转动轴的一端固定安装有齿轮盘,安装箱的一侧内壁上开设有两个转动孔,两个转动孔内均活动安装有转动柱,两个转动柱的一端均固定安装有转动辊,两个转动辊上放置有同一个放线盘。本发明通过转动辊带动放线盘转动,从而使得转动辊能够适配不同尺寸的放线盘,大大增加了通用型,同时通过转动辊带动放线盘转动,可以实现主动放线,从而避免了电子线的打结。

电子线放线盘技术参数

用途:电线、电子线、护套类线材
外形尺寸:450*960*350
重量:2.6KG
线盘外径:380MM
线盘内径:350MM
轴底部直径最大:120MM
工作电压:220V
