当前位置:首页 > 产品中心 > 送线机系列 > YHK-302双轴送线机

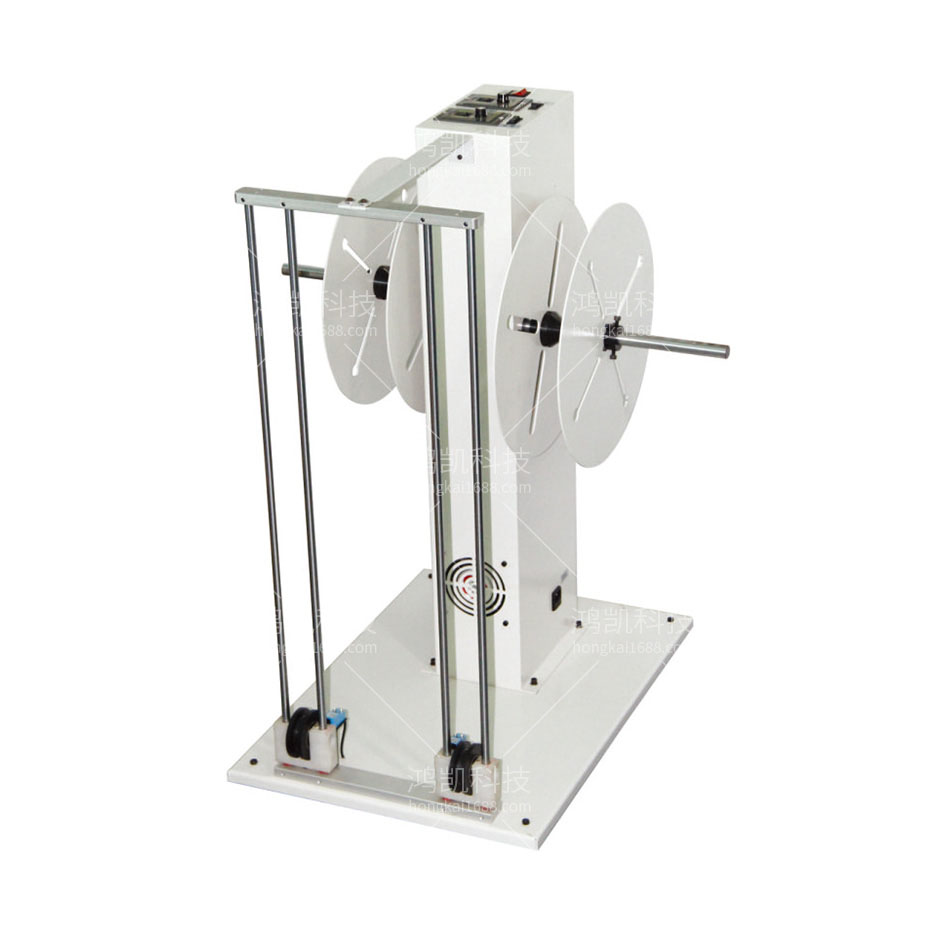

YHK-302双轴送线机

YHK-302双轴送线机

型号:YHK-302双轴送线机
规格:400*400*950MM
功率:120W
电源:AC220 50/60HZ
重量:30KG

联系电话:18002620902

产品详情
YHK-302双轴送线机介绍:


双轴送线机介绍

双轴送线机背景技术

电线电缆制造使用具有本行业工艺特点的专用生产设备,以适应线缆产品的结构、性能要求,满足大长度连续并尽可能高速生产的要求,从而形成了线缆制造的专用设备系列。电线电缆的制造工艺和专用设备的发展密切相关,互相促进。新工艺要求,促进新专用设备的产生和发展;反过来,新专用设备的开发,又提高促进了新工艺的推广和应用。
电线电缆生产时,送线也是一个关键的步骤,目前的送线机过于简易,只能单轴线送线,导致生产电线电缆时,成缆绞距不稳定,对绞时芯线的张力也不可以调控。

双轴送线机技术方案

本实用新型的目的是提供一种双轴送线机,它设计科学合理,结构简单,能够达到两轴线同时同步送线,确保了成缆绞距稳定性。
为了解决背景技术所存在的问题,本实用新型是采用以下技术方案:它包含线架转轮一、线架转轮二、上支架、下支架、皮带、圆形转轴、齿轮、放物架转轴、转轴和线架,下支架的上部安装有上支架,下支架的两侧凹槽内均安装有放物架转轴,放物架转轴的前端安装有齿轮,下支架的前侧对称安装有圆形转轴,圆形转轴内壁的齿轮与齿轮啮合,下支架的上端中部安装有线架,线架的两侧与上支架固定连接,线架上安装有转轴,且线架的下端通过皮带与圆形转轴连接,线架的上部对称设置有一组线架转轮一,线架转轮一的下方设置有线架转轮二,且线架转轮一、线架转轮二之间设置有接线处。
本实用新型使用时,两轴线达到同时同步一起送线,确保了成缆绞距稳定性。也可调控对绞时芯线的张力。把线轴放在两边的放物架转轴上,芯线通过转轴经过中间的线架转轮再经过最上面的线架转轮进入对绞机中,双轴送线机是由对绞机的电源控制的。
本实用新型设计科学合理,结构简单,能够达到两轴线同时同步送线,确保了成缆绞距稳定性。

双轴送线机技术参数

规格:400*400*950MM
功率:120W
电源:AC220 50/60HZ
重量:30KG


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
