当前位置:首页 > 产品中心 > 各种端子机模具系列 > YHK-六方免换压接模具

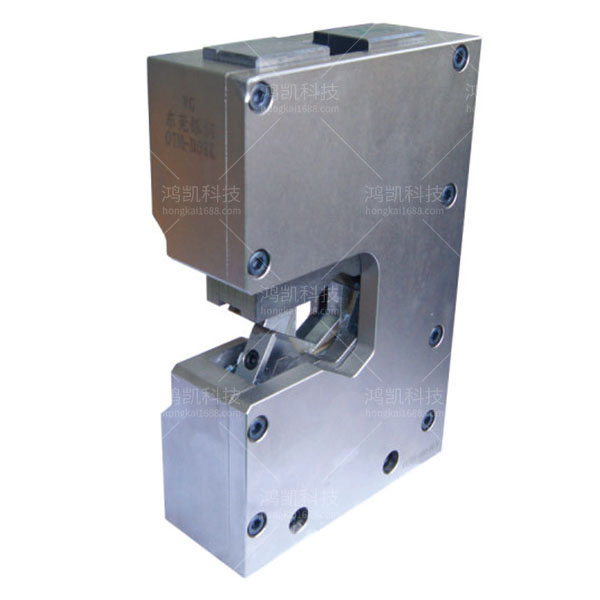

YHK-六方免换压接模具

YHK-六方免换压接模具

型号:YHK-六方免换压接模具
压接范围:10-300MM²
刀模厚度:12MM(可定制)
外形尺寸:188*100*250MM
重量:17KG
压接形状:六边型
行程:50MM

联系电话:18002620902

产品详情
YHK-六方免换压接模具介绍:


YHK-六方免换压接模具介绍

YHK-六方免换压接模具背景技术:

随着市场的需求,针对大平方圆管端子的压接,要求外型标准化,对压接尺寸和六方外观要求严格,对压接后的端子做拉力测试,剖面分析,温升测试等,都要能绝对达标,而传统的压六方端子机刀模和机器采用一体的方式,在更换压接刀模时,不仅麻烦且成本昂贵,且其端子压模的尺寸固定,在对一些特殊端子进行压接时,处理比较繁琐,比如在端子头很大,压接位很小,传统六方模无法穿过端子头,如果压接线缆很长,压接完成后也很难取出,人工所耗时间较长,生产效率低,加工质量差,无法满足市场需求。

YHK-六方免换压接模具技术特征:

1、六方免换压接模具,包括挖空式装模架和固定设于所述装模架一侧上的模架盖,其特征在于:所述装模架上设有上模座、下模座和加工腔,所述上模座和所述下模座对应设于所述加工腔的上下两端,所述上模座和所述下模座上分别设有镜像设置的第一刀模模组和第二刀模模组,所述第一刀模模组和所述第二刀模模组在所述加工腔内形成六方加工口。

2、根据要求1所述的六方免换压接模具,其特征在于:所述第一刀模模组和所述第二刀模模组分别包括镜像设置并依次连接的第一刀模、第二刀模和第三刀模。

3、根据要求2所述的六方免换压接模具,其特征在于:所述装模架的上下两端分别设有安装槽,所述上模座和所述下模座分别固定设于所述安装槽内。

4、根据要求3所述的六方免换压接模具,其特征在于:所述上模座和所述下模座上分别设有镜像设置的第一滑槽和第二滑槽,所述第一滑槽和所述第二滑槽内分别设有弹簧。

5、根据要求4所述的六方免换压接模具,其特征在于:所述第一刀模和所述第二刀模分别经所述弹簧活动设于所述第一滑槽和所述第二滑槽内,所述第三刀模分别固定设于所述上模座和所述下模座上。

6、根据要求5所述的六方免换压接模具,其特征在于:所述上模座的顶部设有连接孔。

7、根据要求1所述的六方免换压接模具,其特征在于:所述六方加工口的铆压面积范围为16-120m2。

YHK-六方免换压接模具技术总结

本实用新型涉及模具技术领域,尤其涉及六方免换压接模具,其包括挖空式装模架和固定设于装模架一侧上的模架盖,装模架上设有上模座、下模座和加工腔,上模座和下模座对应设于加工腔的上下两端,上模座和下模座上分别设有镜像设置的第一刀模模组和第二刀模模组,第一、第二刀模模组在加工腔内形成六方加工口,第一、第二刀模模组分别包括镜像设置并依次连接的第一刀模、第二刀模和第三刀模,其为独立的一套六方压接模具,可安装在不同的压力机上使用,且模具内部六个刀模更换方便快捷。减小了工人放置端子的时间,提高了生产效率,不同大小的端子只需调节压接高度,压接完成后的六方绝对标准,且六边无毛边,采用上下铆压的方式方便,稳定。

YHK-六方免换压接模具技术参数

压接范围:10-300MM²
刀模厚度:12MM(可定制)
外形尺寸:188*100*250MM
重量:17KG
压接形状:六边型
行程:50MM
