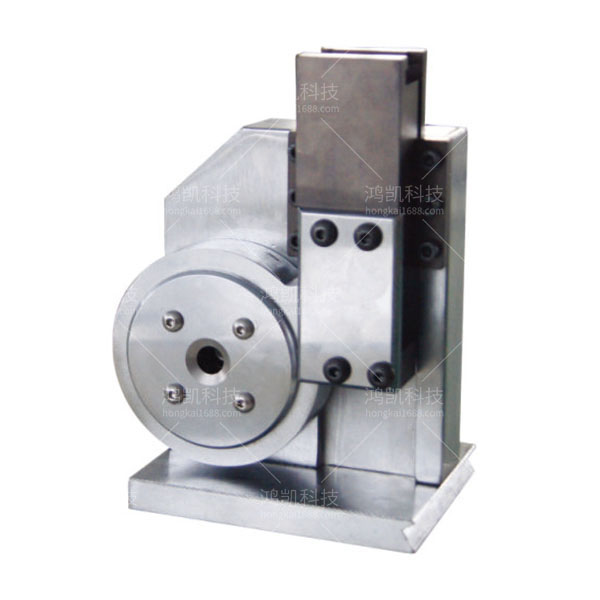

YHK-铆四边型治具模具

YHK-铆四边型治具模具

型号:铆四边型治具模具
规格:12*16*60
用途范围:压铆机
用途:压铆

联系电话:18002620902

产品详情
YHK-铆四边型治具模具介绍:


YHK-铆四边型治具模具介绍

YHK-铆四边型治具模具背景技术:

在滚子链条快速装配后,其两节链条之间的销轴两端都要铆头。

使用两组上、下模四个铆压机构在十字滑板和齿板的带动下完成对链条的四角铆头。此铆压方式虽然达到了目前链条行业要求“四角铆头”的要求,但此专利用十字滑板和齿板带动链条移动送入铆压机构进行压铆其压铆速度慢,效果亦差。

但随着生产成本的不断上升,产品价格的下降,公司不断的追求降低成本提高生产效率,现有模具的缺点是两套模具、两步工序、一次只能压铆一个产品,效率低。

YHK-铆四边型治具模具技术特征:

1、一种YHK-铆四边型治具模具,其特征在于:包括相互配合的上模和下模;上模从上到下包括上模柄、上模座、上垫板、固定板、铆头块;上模座、上垫板、固定板固定在一起,铆头块固定在固定板中间;下模从下到上包括下模座、第一下垫板、第二下垫板、侧定位板、后挡块、产品固定块、手柄;下模座、第一下垫板、第二下垫板固定在一起;侧定位板、后挡块固定在第二下垫板上面;上模座通过上模柄固定在压力机滑块板上,下模座安装在压力机工作台上;产品通过产品固定块固定,放在第二下垫板与固定板之间。

2、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:上模座、上垫板、固定板通过上模固定螺栓固定。

3、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:上模座、上垫板、固定板还包括贯穿其中、定位和铰接的固定销。

4、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:下模座、第一下垫板、第二下垫板通过下模固定螺栓固定。

5、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:下模座、第一下垫板、第二下垫板、侧定位板、后挡块还包括贯穿其中、定位和铰接的固定销。

6、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:铆头块通过螺栓固定在固定板中间,产品通过产品固定块固定,放在第二下垫板与固定板之间,产品通过铆头块向下冲压一次成型。

7、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:侧定位板、后挡块通过固定螺栓固定在下垫板上面。

8、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:上模座通过上模柄固定在压力机滑块板上。

9、如权利要求1所述的一种YHK-铆四边型治具模具,其特征在于:下模座通过外导柱、外导套定位。

YHK-铆四边型治具模具技术总结

本实用新型提供一种YHK-铆四边型治具模具,包括相互配合的上模和下模;上模从上到下包括上模柄、上模座、上垫板、固定板、铆头块;上模座、上垫板、固定板固定在一起,铆头块固定在固定板中间;下模从下到上包括下模座、下垫板、下垫板、侧定位板、后挡块、产品固定块、手柄;下模座、下垫板、下垫板固定在一起;侧定位板、后挡块固定在下垫板上面;上模座通过上模柄固定在压力机滑块板上,下模座安装在压力机工作台上;产品通过产品固定块固定,放在下垫板与固定板之间。本实用新型用一工步实现四角压铆,在原来的基础上可以减少一道工序增加一个产品数量,生产效率提高300%以上。
