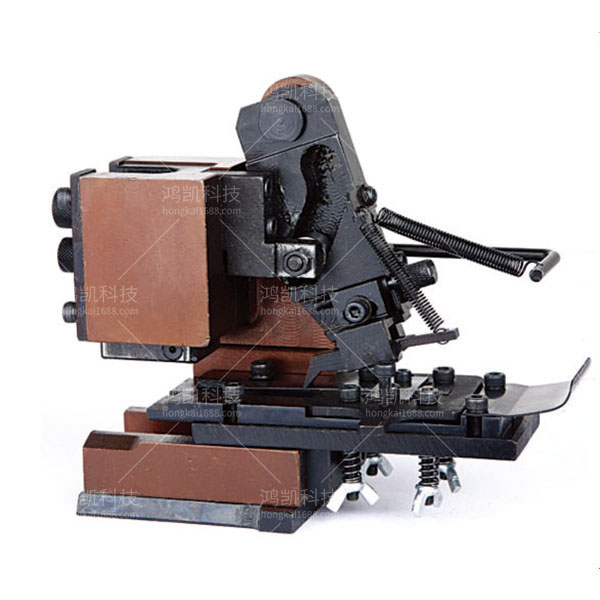

YHK-OTP直送端子模具

YHK-OTP直送端子模具

型号: YHK-OTP直送端子模具
重量: 4.6kg
送料: Max:30mm
滑块行程: 38-42mm
模刀调整: 刻度钮旋转式

联系电话:18002620902

产品详情
YHK-OTP直送端子模具介绍:


YHK-OTP直送端子模具介绍

YHK-OTP直送端子模具背景技术:

现有的OTP直送端子模具机构中,大多通过冲压机带动脱料板里的上弯模挤压原料进入下模板的下弯模里,下模板和下弯模都是固定的,在开始冲压之前,通过下弯模里的下浮块固定原料,下浮块底部接弹簧,利用弹簧将下浮块向上顶起将原料压紧;然而,由于一个弹簧的力度有限,而且原料只受到一个方向的弹簧力固定,在冲压过程中容易发生移位,导致冲压出来的端子尺寸次品率很高。

YHK-OTP直送端子模具技术特征:

1、一种OTP直送端子模具结构,包括上模和下模,其中,上模包括从上向下依次设置的上模座、上垫板、上夹板、脱背板以及脱料板,其中,上模座、上垫板以及上夹板固定在一起,脱背板和脱料板固定在一起;所述下模包括从上到下固定在一起的下模板、下垫板以及下模座,其中,所述上夹板和脱背板之间设有上限位弹簧;所述脱料板上设有上弯模,所述下模板在与上弯模对应处设有下弯模,所述下弯模内设有下浮块,下浮块的下部设有基座弹簧;其特征在于:还包括冲压驱动机构,该冲压驱动机构包括固定在上夹板上的夹板入子、设在脱料板上的脱板入子以及设在下模板下方的翘杆,其中,所述夹板入子向下可活动地穿过脱料板,所述脱板入子在竖直方向可活动地设置在脱料板上,该脱板入子位于夹板入子的下方;所述下弯模在竖直方向上可活动地设置在下模板内;所述翘杆的中部转动连接在下垫板或下模座上,该翘杆的一端位于脱板入子的下方,另一端位于下弯模的下方,在未冲压时所述下弯模的顶面平于或低于下模板的顶面。

2、根据权利要求1所述的OTP直送端子模具结构,其特征在于:所述翘杆设置在一个基座上,该基座嵌入在下垫板中。

3、根据权利要求2所述的OTP直送端子模具结构,其特征在于:所述翘杆的截面呈“W”形,该翘杆的中部转动连接于基座上,翘杆中部的底部设有圆弧面,该圆弧面对应的圆心与翘杆的转动中心线重合;所述基座上设有与翘杆中部的圆弧面配合的圆弧形凹槽。

4、根据权利要求3所述的OTP直送端子模具结构,其特征在于:所述“W”形的翘杆左右两端的上部份为圆弧形。

5、根据权利要求1-4任一项所述的OTP直送端子模具结构,其特征在于:所述冲压驱动机构为两个,分别设置在下弯模的两边并以下浮块轴线成轴对称分布。

6、根据权利要求1所述的OTP直送端子模具结构,其特征在于:所述脱料板的下端在与下弯模对应处设有避让槽。

7、根据权利要求1所述的OTP直送端子模具结构,其特征在于:所述脱板入子的上部的侧面设有限位台阶,所述脱背板上设有与该限位台阶配合的限位面。

8、根据权利要求3所述的OTP直送端子模具结构,其特征在于:所述下弯模的底部设有倾斜体,所述“W”形翘杆的一端与倾斜体对接。

9、根据权利要求1所述的OTP直送端子模具结构,其特征在于:所述上模座、上垫板、上夹板、脱背板、脱料板之间设有贯穿螺丝,所述贯穿螺丝的螺丝头设置在上模座的螺丝头避让槽里且与上垫板、上夹板以及脱背板之间形成间隙,所述贯穿螺丝与脱料板为螺纹连接。

10、根据权利要求9所述的OTP直送端子模具结构,其特征在于:所述贯穿螺丝为2个以上。

YHK-OTP直送端子模具技术总结

本实用新型公布了一种OTP直送端子模具结构,包括上模和下模,其中,上模包括从上向下依次设置的上模座、上垫板、上夹板、脱背板以及脱料板,其中,上模座、上垫板以及上夹板固定在一起,脱背板和脱料板固定在一起;上夹板和脱料板之间有限位弹簧,上弯模固定在脱料板里;所述下模包括从上到下固定在一起的下模板、下垫板以及下模座,其中,下弯模活动连接在下模板里,上夹板通过冲压驱动机构带动下弯模上行。在材料定型的时候,上夹板通过限位弹簧作用,使固定在脱料板的上弯模受力,同时基座弹簧7也受力,原料同时受到下浮块底部的基座弹簧和夹板与脱料板之间的限位弹簧的作用,故原料的上下两个方向都受到预紧力,从而能够被牢牢地固定住。

YHK-OTP直送端子模具技术参数

重量: 4.6kg
送料: Max:30mm
滑块行程: 38-42mm
模刀调整: 刻度钮旋转式
