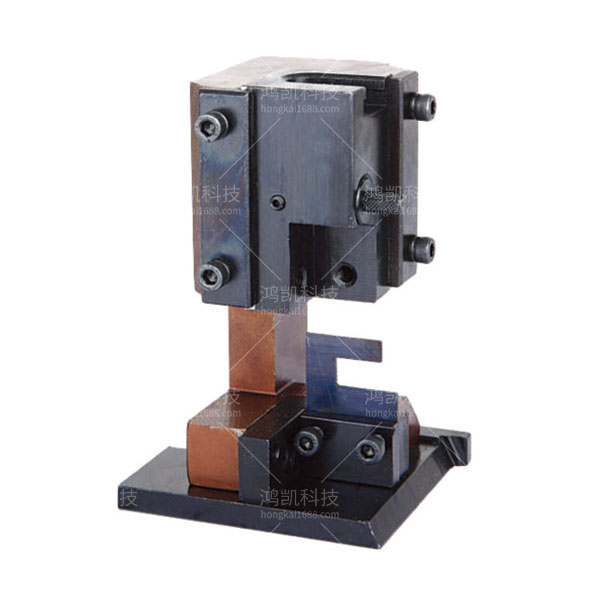

YHK-单粒端子模具

YHK-单粒端子模具

型号:YHK-单粒端子模具
作用对象:金属
工艺类型:冲压成型模
主要加工设备:端子机
加工设备数量:1
加工能力:500
适用范围:电子
工序组合类型:单工序模
模具材质:铸铁

联系电话:18002620902

产品详情
YHK-单粒端子模具介绍:


YHK-单粒端子模具介绍

YHK-单粒端子模具背景技术:

线束端子是当今电子信息行业中发展最快,市场需求量大,安装最为方便的产品之一,近年来,线束产业在我国已发展到一定高度,线束产品已不仅是汽车行业、家电行业的专用产品,在电子电器、仪器仪表、机电设备等领域内随着专业化、自动化生产的发展要求其所用的线束也必将需要具有规模化、专业化的生产;特别是在汽车行业,汽车线束素有汽车神经之称,是对汽车进行电信号控制的载体。汽车线束是汽车电路的网络主体,没有线束就不存在汽车电路。

在目前,不管是高级豪华汽车还是经济普通型汽车,线束编成的基本形式都是一样的,都是由电线、端子接插件以及其他一些器件组成。为实现自动化、规模化的生产,人们将端子接插件冲压成链条状,依靠机械化压接模具对端子和线束进行压接。

本实用新型提出一种单粒端子模具,适用于单粒端子的压接,本实用新型结构简单,适用于各种端子,调节方便快捷,不用加任何垫块。

YHK-单粒端子模具技术特征:

1、一种单粒端子模具,其特征在于,包括:机架、底座、冲头、冲头挡板、上模刀具、下模刀具,所述机架与底座相互垂直且一体成型,所述机架上设有滑槽,所述冲头上下滑动设置于所述滑槽内,所述冲头挡板通过紧固螺栓固定安装在所述机架滑槽的外侧两端以固定所述冲头,所述冲头的下端设有凹槽,凹槽内安装有上模刀具,所述上模刀具与所述冲头通过行程微调旋钮固定连接,所述底座内安装有下模刀具,所述下模刀具与所述上模刀具正对设置,其中,所述下模刀具包括下模座、下刀片、下刀片挡块,所述下刀片挡块位于所述下模座的两端,与下模座形成凹形结构,所述下刀片挡块与所述下模座一体成型,下刀片挡块上设有延长孔,调节螺栓通过延长孔将下模座和下刀片挡块固定安装在所述底座上,所述下刀片通过下刀螺丝固定在所述下模座的前端,所述下模座的上方还固定安装有线束定位板。

2、根据要求1所述的一种单粒端子模具,其特征在于,所述冲头的上端设有卡接预留槽,以配合压接机连接。

3、根据要求1所述的一种单粒端子模具,其特征在于,所述上模刀具包括上刀螺丝、上刀片,所述上刀片通过上刀螺丝固定安装在所述上模刀具的下端,其中,所述上刀片包括左上刀片、右上刀片,所述左上刀片和右上刀片左右隔空对称设置。

4、根据要求3所述的一种单粒端子模具,其特征在于,所述下刀片呈凸字型,上表面为凹面,下刀片插接在左上刀片和右上刀片的空隙中。

5、根据要求1所述的一种单粒端子模具,其特征在于,所述下刀片的上表面低于所述线束定位板的高度。

6、根据要求5所述的一种单粒端子模具,其特征在于,所述线束定位板呈U型结构,横置于所述下模座上,开口朝向外侧,所述下刀片的上表面低于所述线束定位板的开口下端面。

YHK-单粒端子模具技术总结

本实用新型提出一种单粒端子模具,包括:机架、底座、冲头、冲头挡板、上模刀具、下模刀具,机架与底座相互垂直且一体成型,机架上设有滑槽,冲头上下滑动设置于滑槽内,冲头挡板通过紧固螺栓固定安装在机架滑槽的外侧两端以固定冲头,冲头的下端设有凹槽,凹槽内安装有上模刀具,上模刀具与冲头通过行程微调旋钮固定连接,底座内安装有下模刀具,下模刀具与上模刀具正对设置,其中,下刀片挡块上设有延长孔,调节螺栓通过延长孔将下模座和下刀片挡块固定安装在底座上,下刀片通过下刀螺丝固定在下模座的前端,下模座的上方还固定安装有线束定位板。本实用新型调节方便快捷,不用加任何垫块。
