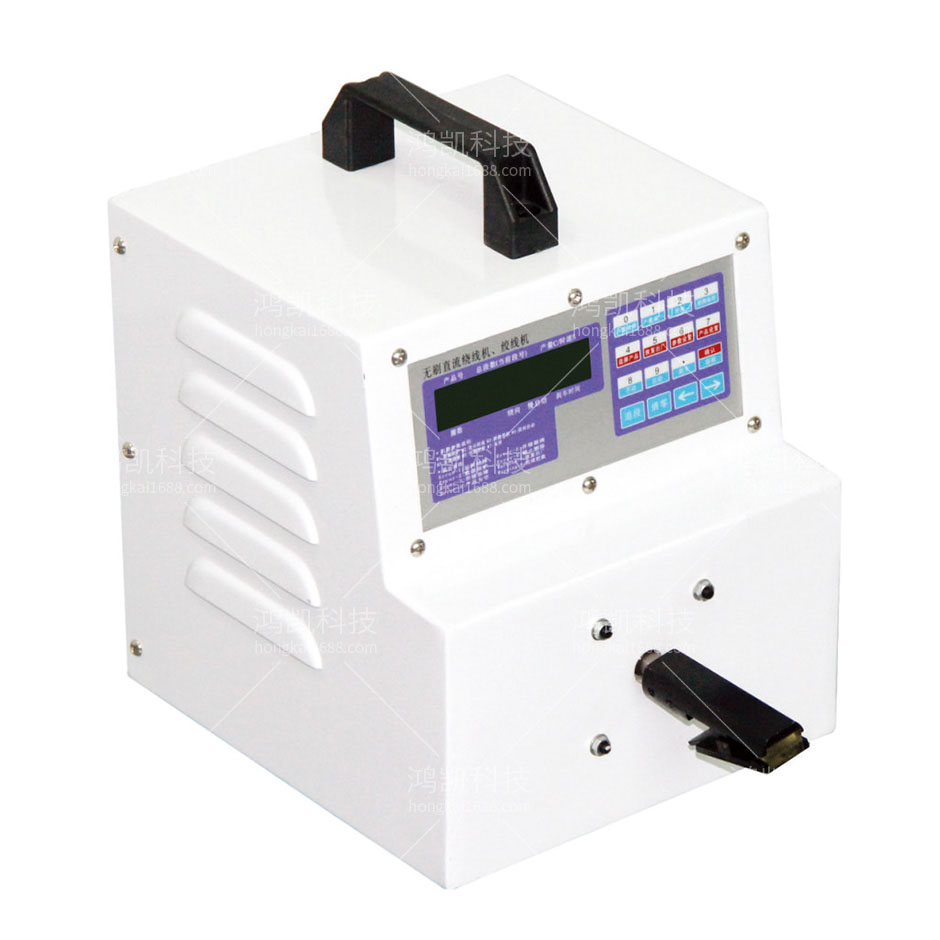

YHK-01 303单轴高速绞线机

YHK-01 303单轴高速绞线机

机型:YHK-303 01单轴高速绞线机
功率:90W
重量:8kg
体积:300x220x310mm
电压:AV 220V

联系电话:18002620902

产品详情
YHK-01 303单轴高速绞线机介绍:


单轴高速绞线机背景技术:

绞线机是一种能广泛应用于各类软/硬导体线的绞合机械设备,使多根单支导体扭成一股,达到线材的工艺要求。绞线机按照绞线方式一般可以分为单绞机、对绞机、单轴高速绞线机、退扭机、笼式绞线机、框工绞线机、管式绞线机及盘式绞线机等。绞线机按照绞线方式一般可以分为单绞机、对绞机、单轴高速绞线机、退扭机、笼式绞线机、框工绞线机、管式绞线机及盘式绞线机等。

然而,现有的一些单轴高速绞线机存在许多问题,高速绞线的效率和质量相对较低,且绞线机内部的散热效果相对较差,同时大多绞线机自由度相对较差,因此,亟需一种单轴高速绞线机。

单轴高速绞线机技术要素:

一种单轴高速绞线机,包括主体箱,所述主体箱底部四角外壁均通过螺栓固定有万向轮,且四个万向轮底部外壁均套接有防滑套,所述主体箱顶部和底部内壁均通过螺钉固定有同一个挡板,且挡板一侧外壁开有三个通孔,三个所述通孔内壁均通过螺纹连接有送线嘴,且三个送线嘴两侧外壁均通过螺栓固定有金属片,所述主体箱一侧外壁通过螺栓固定有两个固定件,且两个固定件远离主体箱的一侧外壁均通过螺纹连接有第一电机,所述第一电机输出轴通过联轴器连接有斜齿轮,且斜齿轮一侧外壁通过啮合有另一个斜齿轮,另一个所述斜齿轮圆周内壁套接有固定轴,且固定轴通过螺纹连接有三个绕线筒,其中一个所述绕线筒顶部圆周外壁插接有固定轴承,且固定轴承顶部外壁通过焊接于主体箱顶部内壁,所述主体箱靠近绕线筒一侧顶部内壁通过螺栓固定有安装座,且安装座底部外壁通过螺钉固定有第二电机,所述第二电机输出轴通过螺纹连接有风扇,且第二电机两侧外壁均通过螺纹连接有固定架,两个所述固定架相反一侧外壁均通过螺钉固定有保护罩。

单轴高速绞线机功能特点

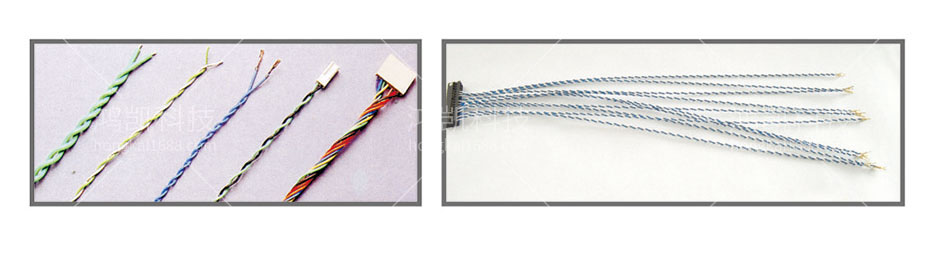

专用于电子线绞线用,出力均匀,品质稳定。可同时绞1-5组电子线
绞线速度和时间可根据客户要求作调整,并可设定正反转。
绞线数量呆自行计数。操作简单,不易故障。

单轴高速绞线机技术总结

本实用新型公开了一种单轴高速绞线机,包括主体箱,所述主体箱底部四角外壁均通过螺栓固定有万向轮,且四个万向轮底部外壁均套接有防滑套,所述主体箱顶部和底部内壁均通过螺钉固定有同一个挡板,且挡板一侧外壁开有三个通孔,三个所述通孔内壁均通过螺纹连接有送线嘴,且三个送线嘴两侧外壁均通过螺栓固定有金属片,所述主体箱一侧外壁通过螺栓固定有两个固定件,且两个固定件远离主体箱的一侧外壁均通过螺纹连接有第一电机,所述第一电机输出轴通过联轴器连接有斜齿轮。本实用新型有利于提高绞线机的绞线效率和质量,有利于保证各个电器的正常运行,有利于对线进行规整,进而提高整体的绞线效率,提高了装置的自由度。

单轴高速绞线机技术参数

机型:YHK-01单轴
功率:90W
重量:8 kg
体积:300x220x310mm
电压:AV 220V


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
