当前位置:首页 > 产品中心 > 剥皮机系列 > YHK-3FN芯线剥皮扭线机

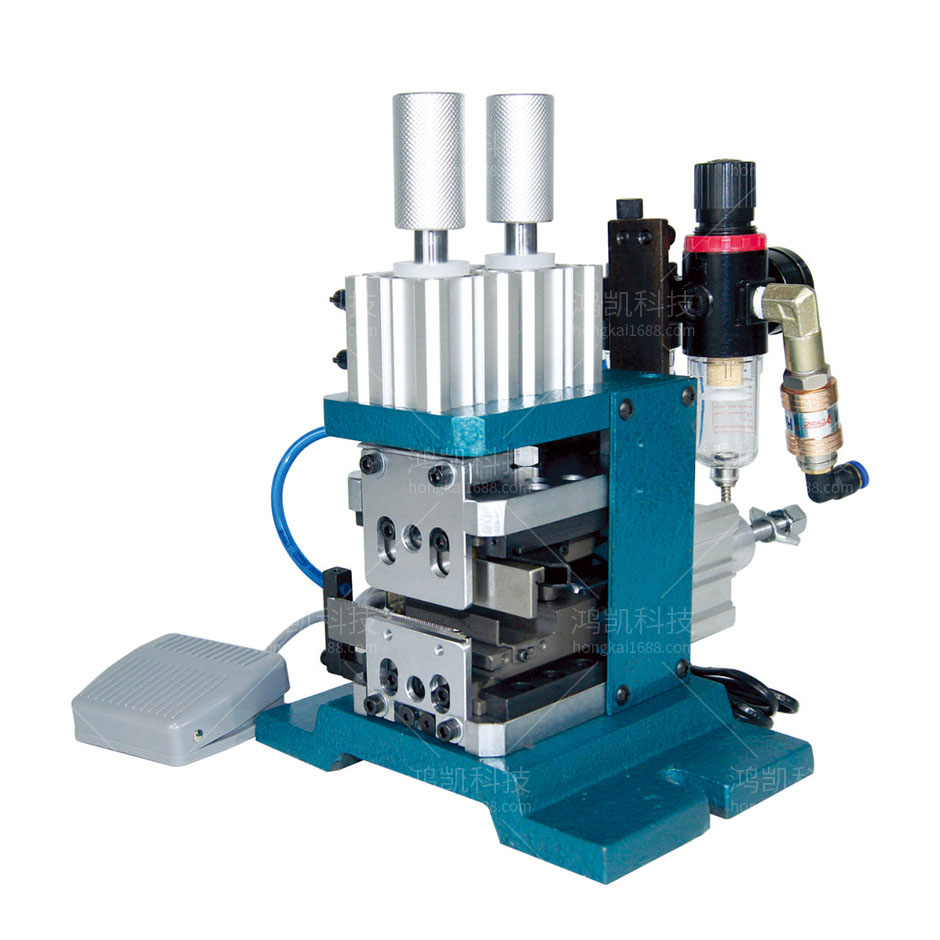

YHK-3FN芯线剥皮扭线机

YHK-3FN芯线剥皮扭线机

型号:YHK-3FN芯线剥皮扭线机

剥线范围:AWG32#-18#
剥皮长度:3mm-25mm
剥扭能力:1-10条次
剥扭速度:30-120次/分钟
气压量:5-7KG
电源:110V/220V
重量:15KG
尺寸:320*230*300MM

联系电话:18002620902

产品详情
YHK-3FN芯线剥皮扭线机介绍:


芯线剥皮扭线机背景技术:

现有用于连接电子装置的线缆由绝缘层包裹若干金属丝组成,在线缆连接电子装置时,需将线缆两端绝缘层剥皮后对裸露的金属丝进行处理,以便有效与电子装置连接。而以往对线缆剥皮后裸露的金属丝进行处理是依赖手工工作,不但效率低下,而且由于作业员劳累等问题而导致质量不佳。

芯线剥皮扭线机技术要素:

为了克服现有的技术的不足,本实用新型的目的在于提供一种既能自动剥皮,又能将电线两端进行扭编的高效高质的芯线剥皮扭线机。

为解决上述技术问题,本申请实施例提供了一种芯线剥皮扭线机,包括固定在底座上的底板,设置在底板上扭线结构、剥皮结构、走线结构和挂线结构;所述剥皮结构位于扭线结构的左侧,扭线结构的上方设有压线结构,所述走线结构位于剥皮结构的左方,所述挂线结构位于走线结构的后方;

芯线剥皮扭线机功能特点

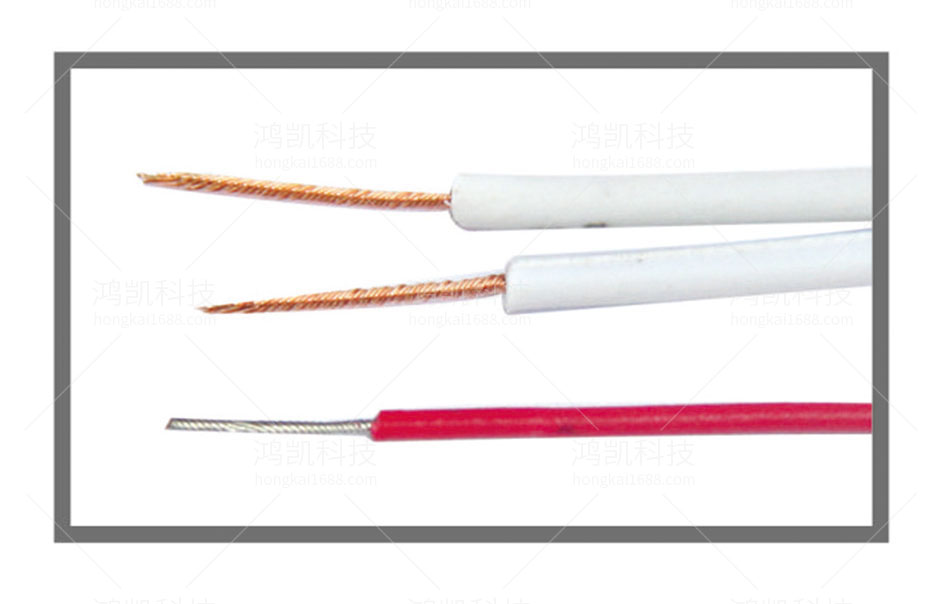

用于加工细到中粗电脑周边线、电话线、并排线、音响线、电源线
精巧设计,结构紧凑、小巧,操作方便
多条同步剥扭功能,提升工作效率
相对于同类产品价格更优惠,并节省人工

芯线剥皮扭线机技术总结

本实用新型提供了一种自动剥皮扭线机,包括固定在底座上的底板,设置在底板上扭线结构、剥皮结构、走线结构和挂线结构;所述剥皮结构位于扭线结构的左侧,扭线结构的上方设有压线结构,所述走线结构位于剥皮结构的左方,所述挂线结构位于走线结构的后方。本实用新型的有益效果为:一体化设计,全程自动完成电线的推动、切断、剥皮、扭线。电线置于线圈,通过走线结构带动至剥皮结构将电线两端剥皮,再由扭线气缸带动扭线连杆进行扭线。剥皮扭线一次性加工完成,不影响后续工作,全程自动高效,质量更好。

芯线剥皮扭线机技术参数

剥线范围:AWG32#-18#
剥皮长度:3mm-25mm
剥扭能力:1-10条次
剥扭速度:30-120次/分钟
气压量:5-7KG
电源:110V/220V
重量:15KG
尺寸:320*230*300MM


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
