当前位置:首页 > 产品中心 > 剥皮机系列 > YHK-4FN芯线剥皮扭线机

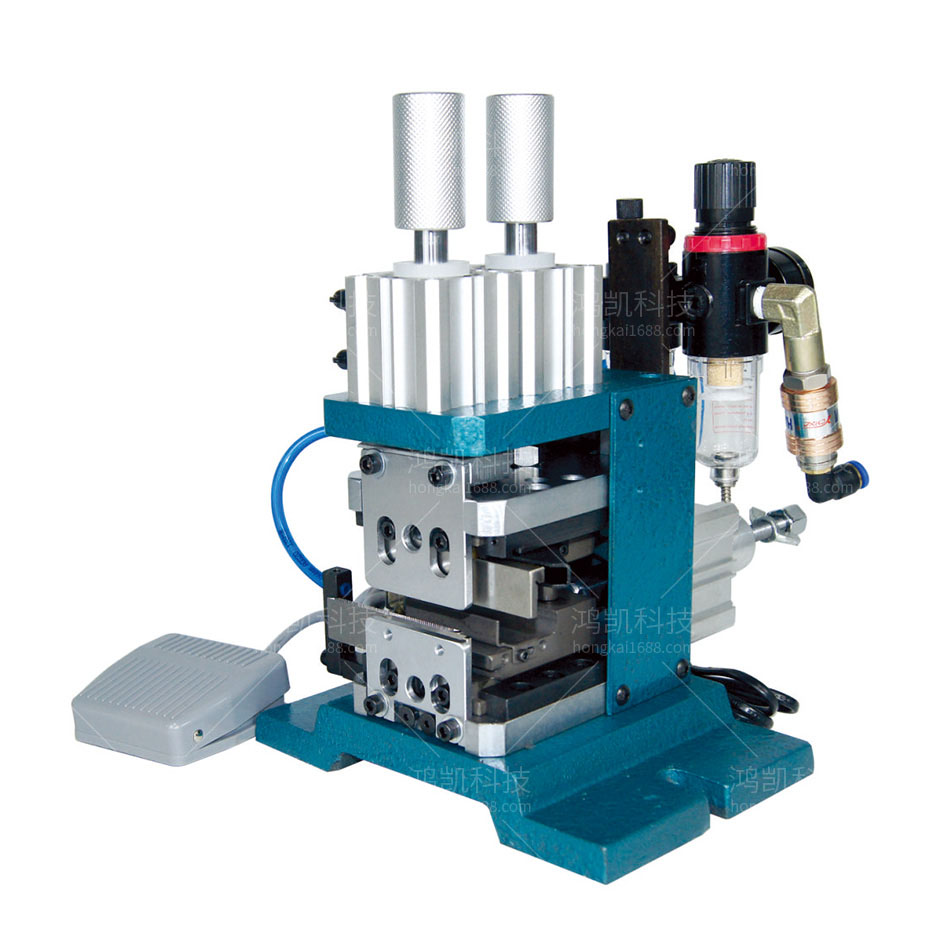

YHK-4FN芯线剥皮扭线机

YHK-4FN芯线剥皮扭线机

型号:YHK-4FN芯线剥皮扭线机

剥线范围:AWG32#-18#
剥皮长度:3mm-25mm
剥扭能力:1-10条次
剥扭速度:30-120次/分钟
气压量:5-7KG
电源:110V/220V
重量:15KG
尺寸:320*230*300MM

联系电话:18002620902

产品详情
YHK-4FN芯线剥皮扭线机介绍:


芯线剥皮扭线机背景技术:

剥线机就是将电线等外包裹的塑料包皮与金属芯剥离的机器。目前的剥线机只有剥线的功能,而没有扭线的功能。连接线在与焊接板进行焊接时,连接线尾部需扭线沾锡处理。由于现有的剥线机是没有扭线功能的,因此裁线剥皮后需要人工进行扭线,这样的方式导致加工效率低,劳动强度大,不良率高。

芯线剥皮扭线机技术特征:

一种芯线剥皮扭线机,其特征在于,包括机架以及安装于所述机架上的理线机构、穿线机构、剥线机构和扭线机构;所述理线机构、穿线机构、剥线机构和扭线机构依次排列设置;所述理线机构用于消除待加工线的内部应力;所述穿线机构用于驱动待加工线移动并起到导向作用;所述剥线机构用于对待加工线实施剥线作业;所述扭线机构用于对待加工线实施扭线作业;所述扭线机构包括伺服电机、扭线辊、轴连接器、驱动器;所述扭线辊为两个,平行排列设置于竖直方向上,两所述扭线辊之间形成扭线通道;所述伺服电机安装于所述机架上,驱动所述扭线辊转动;所述扭线辊与所述轴连接器的一端活动连接,所述扭线辊与所述轴连接器周向相对运动,所述扭线辊与所述轴连接器轴向固定;所述轴连接器的另一端与所述驱动器连接;所述驱动器驱动所述扭线辊做沿所述扭线辊轴向的运动。

芯线剥皮扭线机功能特点

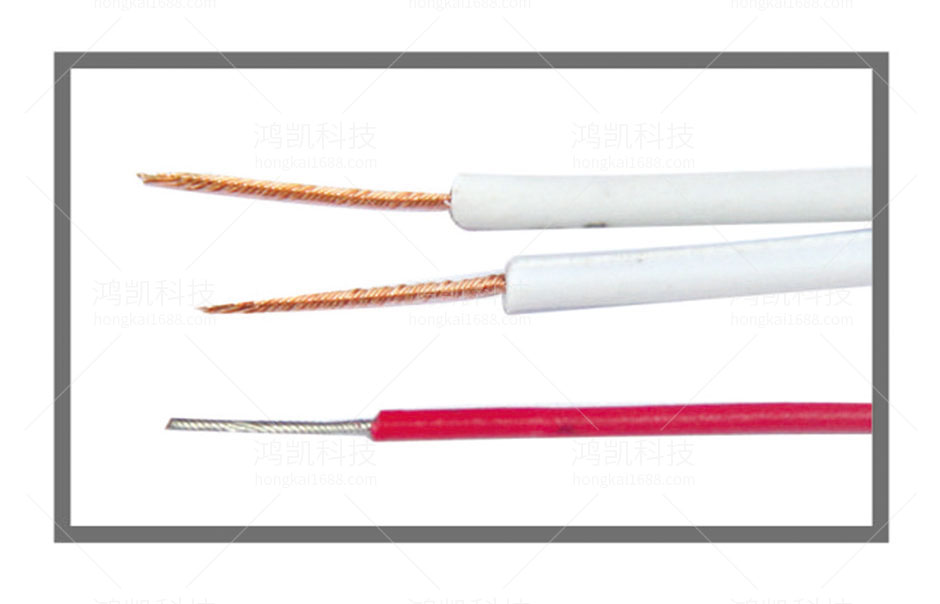

用于加工细到中粗电脑周边线、电话线、并排线、音响线、电源线
精巧设计,结构紧凑、小巧,操作方便
多条同步剥扭功能,提升工作效率
相对于同类产品价格更优惠,并节省人工

芯线剥皮扭线机技术总结

本实用新型公开了一种芯线剥皮扭线机,包括机架以及安装于机架上的理线机构、穿线机构、剥线机构和扭线机构;理线机构用于消除待加工线的内部应力;穿线机构用于驱动待加工线移动并起到导向作用;剥线机构用于对待加工线实施剥线作业;扭线机构用于对待加工线实施扭线作业;扭线机构包括伺服电机、扭线辊、轴连接器、驱动器;扭线辊为两个,平行排列设置于竖直方向上;伺服电机驱动扭线辊转动;扭线辊与轴连接器的一端活动连接;轴连接器的另一端与驱动器连接。本实用新型结构合理,在现有的剥线机上增设扭线机构,使本实用新型兼剥线、扭线为一体,使用方便,加工效率高,加工质量好,良品率高,节约了劳动力,降低了生产成本。

芯线剥皮扭线机技术参数

剥线范围:AWG32#-18#
剥皮长度:3mm-25mm
剥扭能力:1-10条次
剥扭速度:30-120次/分钟
气压量:5-7KG
电源:110V/220V
重量:15KG
尺寸:320*230*300MM


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
