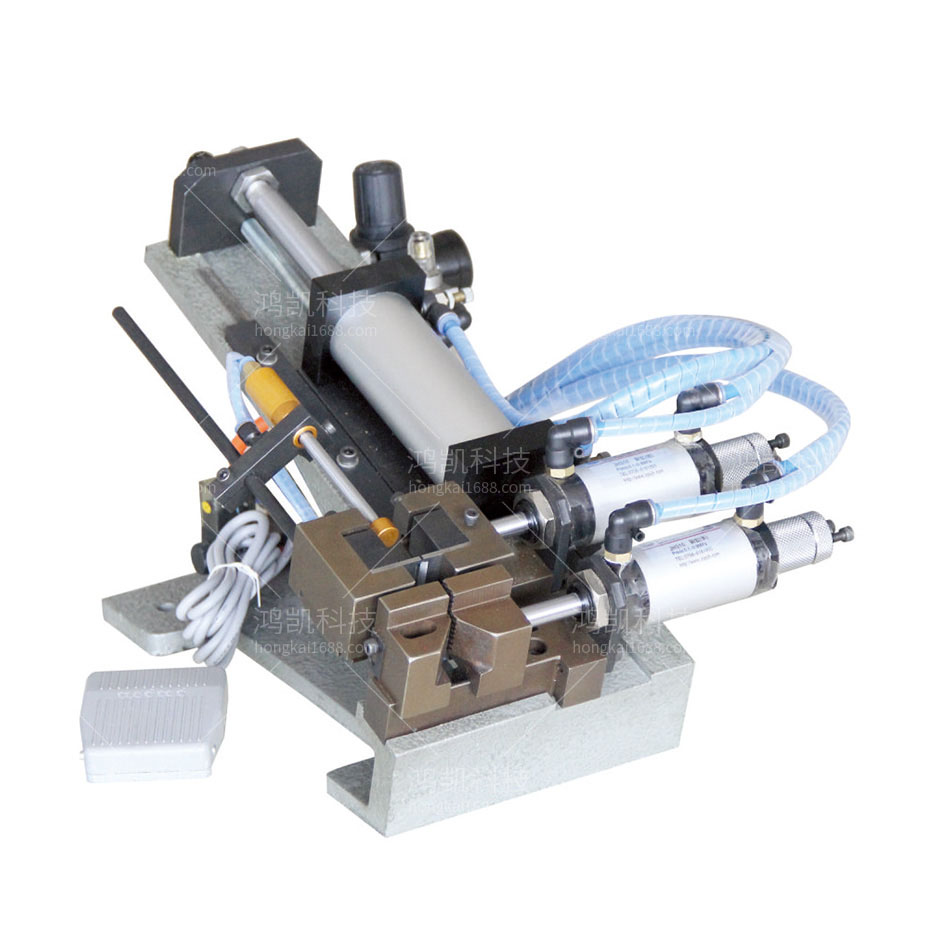

YHK-310气电式剥皮机

YHK-310气电式剥皮机

型号:YHK-310气电式剥皮机
行程:100mm
气压:5-7kg
剥线直径:15mm
剥皮长度:100mm

联系电话:18002620902

产品详情
YHK-310气电式剥皮机介绍:


气电式剥皮机背景技术:

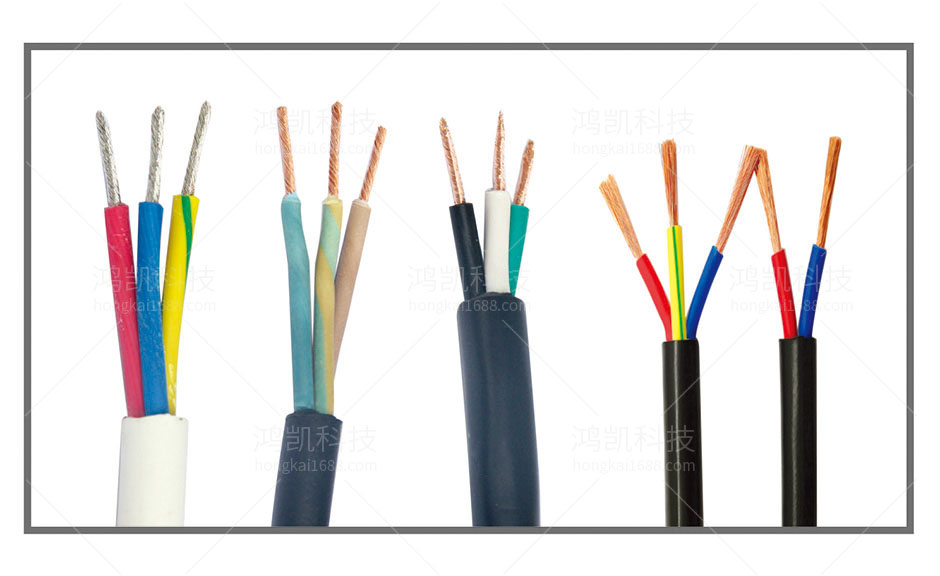

电线在日常生活中应用很广,一般情形下电线的导电芯是由绝缘外皮包裹,该绝缘外皮通常是聚氯乙烯材料。在接线时,通常需要先将电线端部的外皮剥下而使导电芯露出,以使导电芯与其他导体连接。为了将导电线端部的外皮顺利剥下在,最传统的方法是用火烧电线端部的外皮,使得外皮软化,在其未冷却时迅速用手或其它工具将其扯断,但是该剥除的外皮易粘连到手上或工具上,且由于火烧温度难以控制,也易存在导电芯被氧化的可能性。后来,也有人利用各式各样的剥线钳等工具,但使用剥线钳常常对导线造成剪断等不良后果。

气电式剥皮机包括一机台,在机台上设有一用于切开电线外皮的刀模、一用于推动刀模的第一气缸以及一可促使刀模、第一气缸沿电线伸展方向一并前、后移动的第二气缸,机台上还固设有一夹线装置,其安装于刀模的前侧端,包括一夹住电线的夹具及一推动该夹具夹紧或松开的第三气缸。该电线剥皮机在夹紧电线的时候夹具直接作用于电线上,夹具由金属材料制成,电线的绝缘外皮由高分子材料制成,夹具的硬度远大于电线绝缘外皮的硬度,在剥皮时刀模拉动绝缘外皮,夹具与绝缘外皮之间产生摩擦由于两者的硬度差值大,导致夹具对电线绝缘外皮造成损伤。

气电式剥皮机技术要素:

本实用新型的目的在于提供一种气电式剥皮机,能减小在剥皮过程中夹具对电线造成的损伤。

本实用新型的上述目的是通过以下技术方案得以实现的:一种气电式剥皮机,包括夹线装置,夹线装置包括夹具,夹具的夹持部位设有可拆卸固定的弹性夹持件,弹性夹持件的硬度低于夹具的硬度。

通过采用上述技术方案,弹性夹持件能够对夹具作用于电线产生的冲击力起到缓冲作用,降低夹具对电线的损伤;弹性夹持件的硬度低于夹具的硬度,从而缩小了电线的绝缘外皮与作用部位的硬度差,减少摩擦磨损,提高电线质量。

气电式剥皮机技术总结

一种气电式剥皮机,涉及电线加工技术领域,包括夹线装置,夹线装置包括夹具,夹具的夹持部位设有可拆卸固定的弹性夹持件,弹性夹持件的硬度低于夹具的硬度。本方案通过提供一种气电式剥皮机,降低电线在剥皮过程中夹具对其产生磨损,从而提高电线质量。

气电式剥皮机功能特点

双动式气缸,无弹簧断裂之处
独特式滑座,往复行程平稳,切剥精准
气电式控制,轻巧敏捷,作业轻松
可调式结构,刀模可更换,适用各种线材

气电式剥皮机技术参数

型号:YHK-310气电式剥皮机
行程:100mm
气压:5-7kg
剥线直径:15mm
剥皮长度:100mm


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
