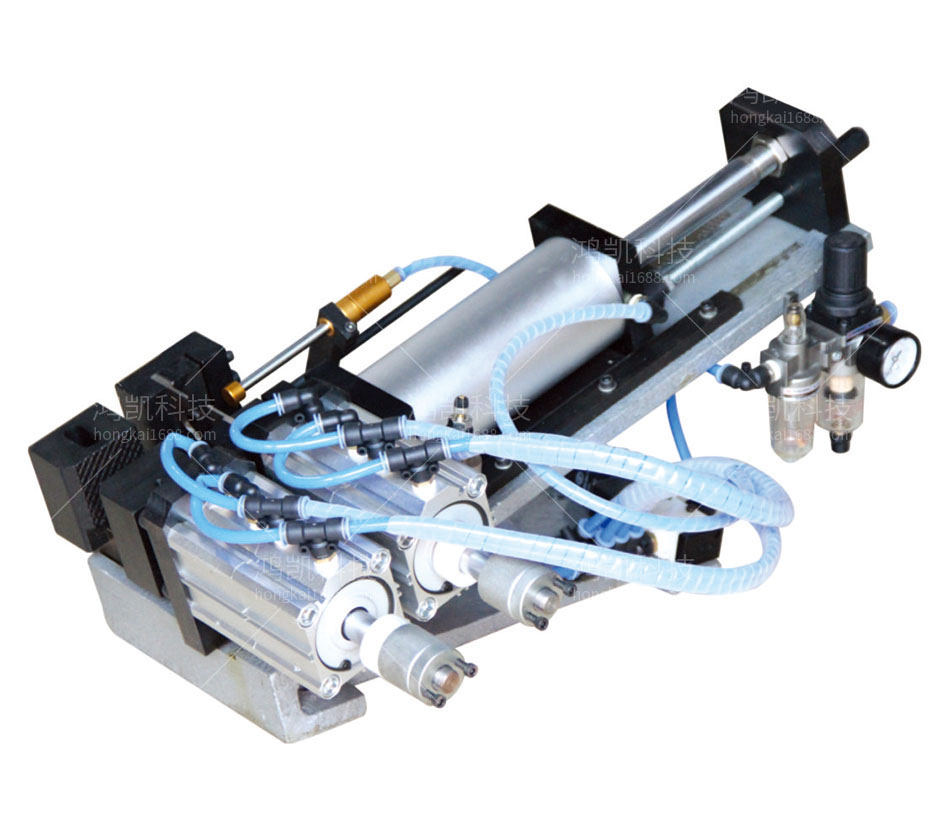

YHK-315气电式剥皮机

YHK-315气电式剥皮机

型号:YHK-315气电式剥皮机
行程:150mm
气压:5-7kg
剥线直径:20mm
剥皮长度:160mm

联系电话:18002620902

产品详情
YHK-315气电式剥皮机介绍:


气电式剥皮机背景技术:

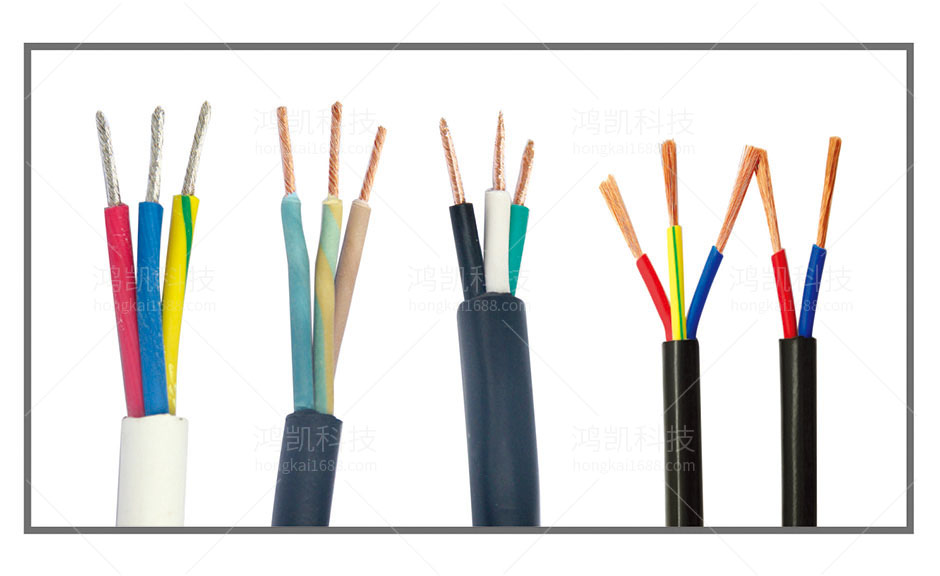

电缆线用于传输信号,其主要由绝缘材料外层及网状织物屏蔽层包裹中心导体芯线组成。为实现信号的传输,需要将各路电缆线的中心导体芯线进行衔接,衔接时,需将外层包裹的绝缘材料外层及网状织物屏蔽层剥开。目前仍有大部分的剥皮工序是通过人工使用剥线钳和美工刀片完成,工作效率、剥皮的精准度甚至是电缆线的加工质量都难以保证。

气电式剥皮机技术要素:

本实用新型提供了气电式剥皮机,通过自动化作业完成电缆线的剥皮工序,省时省力,挺高工作效率的同时,剥皮的精准度及电缆线的加工质量得以保证。

为解决其技术问题,本实用新型提供的气电式剥皮机包括夹线机构、剥切机构、脱皮机构和定位机构,脱皮机构与剥切机构相垂直连接,夹线机构与剥切机构并列设置且位于远离脱皮机构一侧,定位机构与脱皮机构并列设置且安装于剥切机构一端,该夹线机构用于夹紧待剥皮的电缆线;

气电式剥皮机功能特点

双动式气缸,无弹簧断裂之处
独特式滑座,往复行程平稳,切剥精准
气电式控制,轻巧敏捷,作业轻松
可调式结构,刀模可更换,适用各种线材

气电式剥皮机技术总结

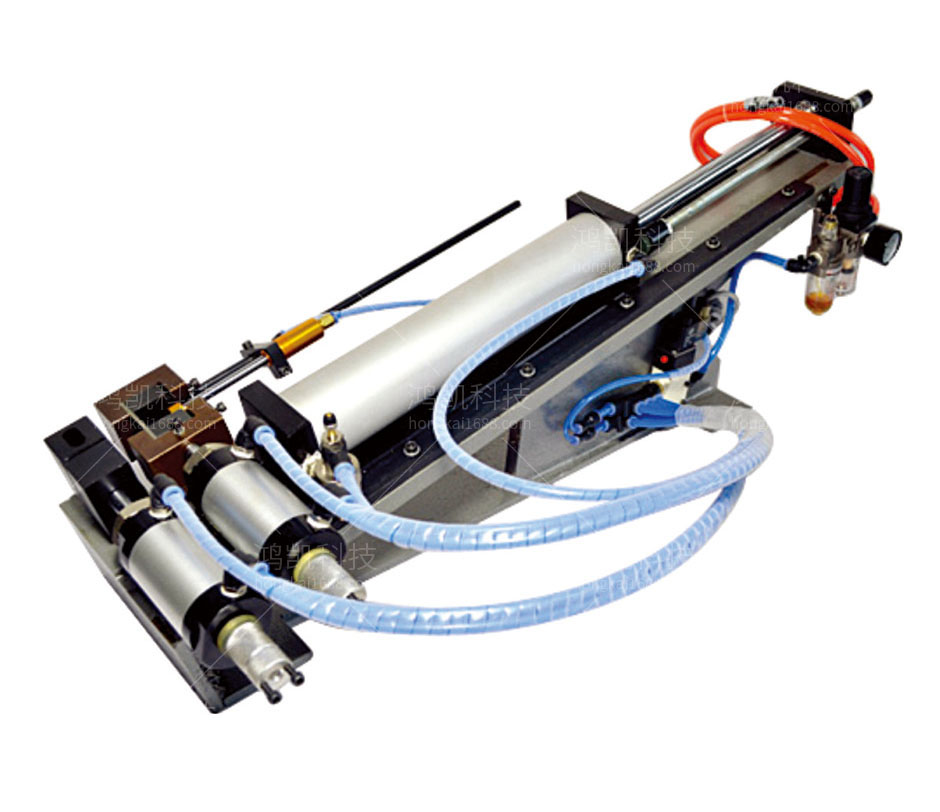

本实用新型公开了气电式剥皮机,包括夹线机构、剥切机构、脱皮机构和定位机构,脱皮机构与剥切机构垂直连接,夹线机构与剥切机构并列设置且位于远离脱皮机构一侧,定位机构与脱皮机构并列设置且安装于剥切机构一端;剥切机构包括刀座,该刀座设有固定剥头和移动剥头,移动剥头通过剥切气缸的驱动相对固定剥头做开合运动;夹线机构包括夹紧座,该夹紧座设有固定夹头和移动夹头,移动夹头通过夹线气缸的驱动相对固定夹头做开合运动;固定剥头与移动剥头间的相对空间、以及固定夹头与移动夹头间的相对空间直线对应,并形成放置电缆线的工位。本实用新型结构紧凑,作业自动化,提高了工作效率,保证了电缆线剥皮的精准度和生产的质量。

气电式剥皮机技术参数

型号:YHK-315
行程:150mm
气压:5-7kg
剥线直径:20mm
剥皮长度:160mm


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
