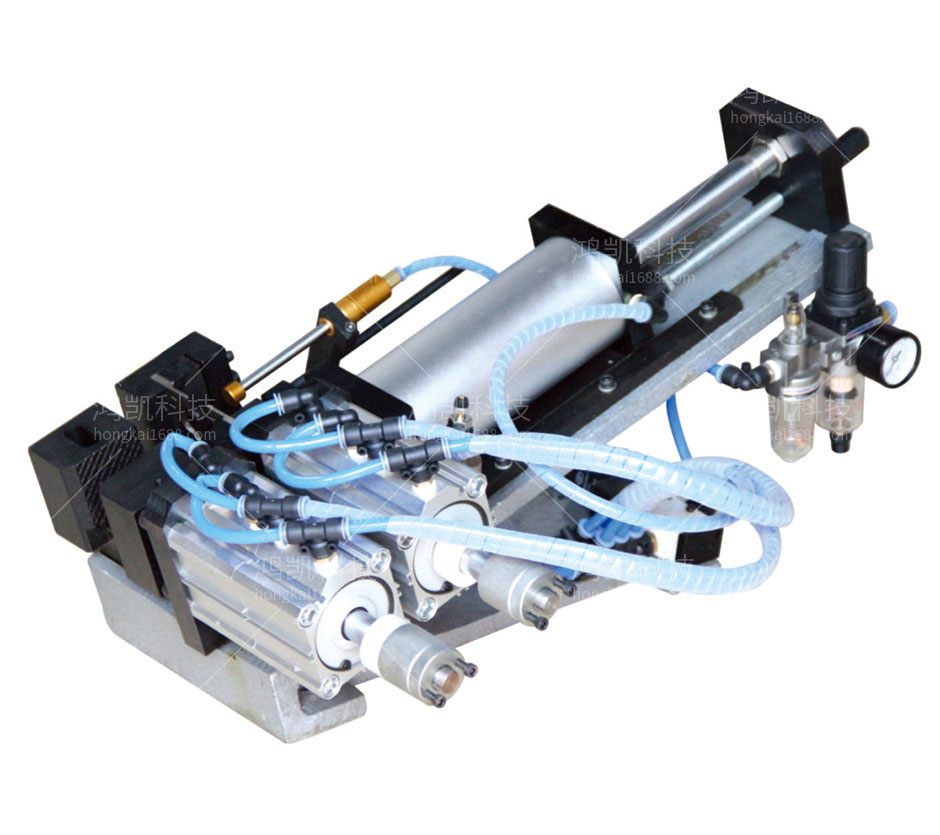

YHK-330气电式剥皮机

YHK-330气电式剥皮机

型号:YHK-330气电式剥皮机
行程:300mm
气压:5-7kg
剥线直径:20mm
剥皮长度:300mm

联系电话:18002620902

产品详情
YHK-330气电式剥皮机介绍:


气电式剥皮机背景技术:

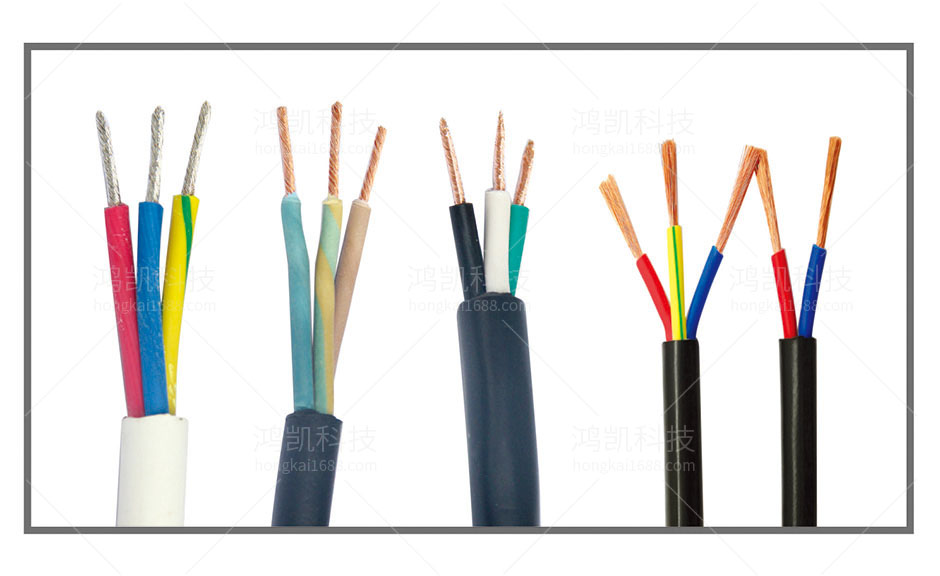

一般电缆的结构由内到外依次为导电芯、编织层和绝缘外皮,一般编织层由棉线组成,电缆在接线时,通常需要先将电缆端部的外皮以及编织层剥下而使导电芯露出,以使导电芯与其它导体连接,为了将电缆端部的外皮顺利剥下,一般采用剥皮机切割棉线与外皮,但普通的剥皮机一般利用刀模对外皮进行切割,切割后再用气吹装置吹掉外皮。

剥皮机在生产过程中容易伤到电缆的导体,从而可能使得剥皮后得到的电缆导体不达标,从而降低了生产质量和生产效率。

气电式剥皮机技术方案

为解决上述问题,本实用新型采用如下的技术方案。

一种便于气电式剥皮机,包括机座,所述机座外端安装有制动气缸和夹持气缸,所述制动气缸输出端固定连接有切割气缸,所述切割气缸输出端固定连接有切割组,所述夹持气缸输出端固定连接有夹持组,所述切割组包括左切块和右切块,所述左切块和右切块相互靠近的一端均开凿有方孔,其中位于左侧的所述方孔上侧内壁开凿有条形孔,所述条形孔内滑动连接有滑杆,所述滑杆外端和位于右侧的方孔的内底端均设有多个均匀分布的切片,所述滑杆上端固定连接有按板,所述按板底端固定连接有两个相互对称的限位杆,所述左切块上端开凿有多个均匀分布的限位槽,所述限位槽位于滑杆槽口处且与限位杆相匹配,可以实现调整切片与电缆之间的接触程度,使得生产过程中不易伤到电缆导体,从而提高电缆导体的生产质量和生产效率。

气电式剥皮机功能特点

双动式气缸,无弹簧断裂之处
独特式滑座,往复行程平稳,切剥精准
气电式控制,轻巧敏捷,作业轻松
可调式结构,刀模可更换,适用各种线材

气电式剥皮机技术总结

本实用新型公开了一种便于气电式剥皮机,属于电缆剥皮机技术领域,一种便于气电式剥皮机,包括机座,机座外端安装有制动气缸和夹持气缸,制动气缸输出端固定连接有切割气缸,切割气缸输出端固定连接有切割组,夹持气缸输出端固定连接有夹持组,切割组包括左切块和右切块,左切块和右切块相互靠近的一端均开凿有方孔,其中位于左侧的方孔上侧内壁开凿有条形孔,条形孔内滑动连接有滑杆,滑杆外端和位于右侧的方孔的内底端均设有多个均匀分布的切片,滑杆上端固定连接有按板,可以实现调整切片与电缆之间的接触程度,使得生产过程中不易伤到电缆导体,从而提高电缆导体的生产质量和生产效率。

气电式剥皮机技术参数

型号:YHK-330
行程:300mm
气压:5-7kg
剥线直径:20mm
剥皮长度:300mm


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
