当前位置:首页 > 产品中心 > 剥皮机系列 > YHK-416气电式剥皮机

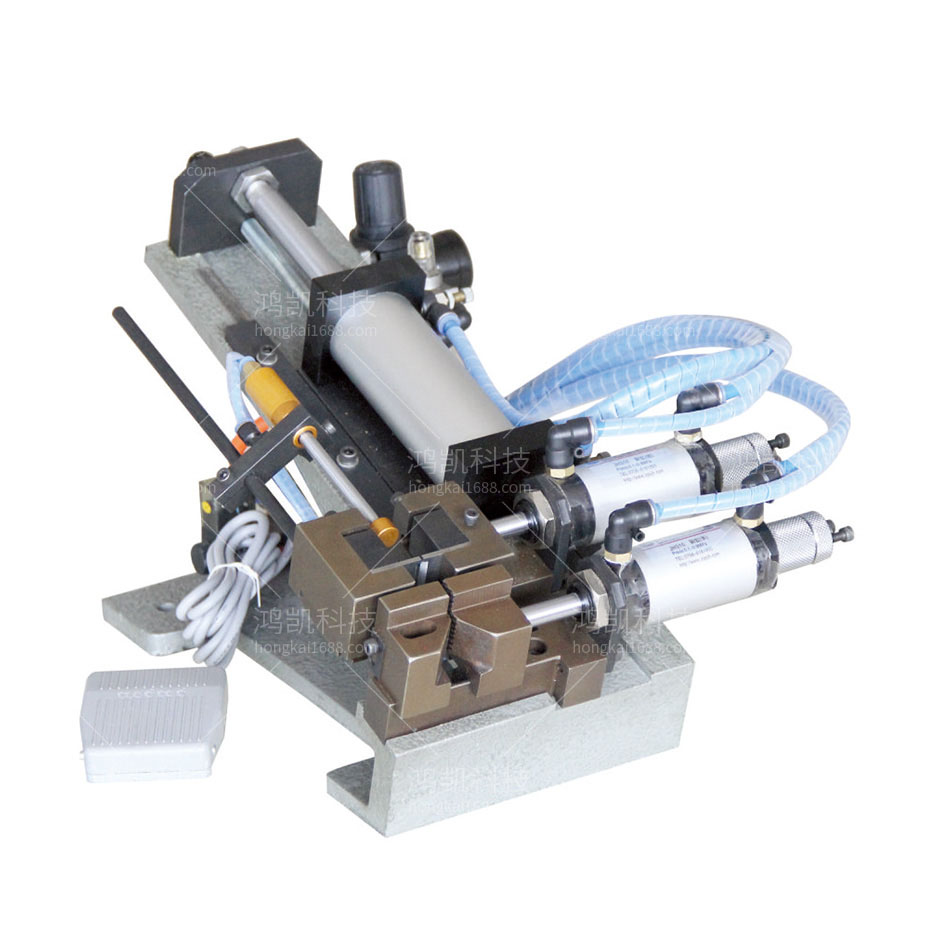

YHK-416气电式剥皮机

YHK-416气电式剥皮机

型号:YHK-416气电式剥皮机
行程:150mm
气压:5-7kg
剥线直径:30mm
剥皮长度:150mm

联系电话:18002620902

产品详情
YHK-416气电式剥皮机介绍:


气电式剥皮机介绍

气电式剥皮机背景技术:

压接是电线组装过程中对电线和端子进行的一种连接方式,通过施加一定的机械外力(指剥去电线的绝缘线皮,压着端子咬和在导体上),使两种材料精密的结合,从而达到电性导体牢固接合的目的。而在电线和端子压接之前必须先将切割好的电线端部的绝缘线皮,通常通过气电式剥皮机来实现,如图I所示,为一种现有的气电式剥皮机的结构示意图,包括一主机1’,主机I’的一端部设有一旋转刀2’、一线夹、一带触发旋转刀2’开关的顶针4’。操作时,开启主·机I’,将切好的电线3’伸入碰触顶针4’,线夹闭合夹紧电线,旋转刀2’开始旋转切割后退将预定长度的绝缘线皮切断并剥除。一剥皮动作完成机台复位(线夹打开、旋转刀架前伸旋转停止)。但是在旋转刀切断并剥除绝缘线皮的过程中,由于会产生的静电使绝缘线皮容易粘附在旋转刀片上不易脱落,作业者往往需要中断作业把线皮取出,导致工作效率大大降低。

气电式剥皮机要解决的技术问题,在于提供一种气电式剥皮机,安装在旋转刀的周围,用于将绝缘线皮及时吹下并吸走,大大减小绝缘线皮容易粘附在旋转刀上的几率。本实用新型是这样实现的一种气电式剥皮机的吹吸气装置,所述气电式剥皮机包括一主机,主机的一端部设有旋转刀、一线夹、一带触发所述旋转刀开关的顶针,其中所述吹吸气装置包括一吸气枪,该吸气枪的进气口通过气管连接一收料斗,出气口通过气管连接一收集容器,所述吸气枪的出气口还通过气管分别连接一电磁阀以及一吹气嘴;且该电磁阀还电连接所述主机和吸气枪,所述收料斗设在旋转刀的周围,所述吹气嘴设在收料斗内并位于所述旋转刀的上方对准旋转刀吹气。所述收料斗是一个接近密封的盒体,该盒体将旋转刀包覆在内。所述收集容器为一布袋。本实用新型的优点在于本实用新型的吹吸气装置设在气电式剥皮机上,其吸气枪通过收料斗在旋转刀的周围产生负压,并通过吹气嘴对准旋转刀吹气,在一吹一吸的共同作用下,即可轻松将切断并剥除绝缘线皮吸至收集容器内。

气电式剥皮机功能特点

双动式气缸,无弹簧断裂之处
独特式滑座,往复行程平稳,切剥精准
气电式控制,轻巧敏捷,作业轻松
可调式结构,刀模可更换,适用各种线材

气电式剥皮机技术参数

型号:YHK-416
行程:150mm
气压 :5-7kg
剥线直径:30mm
剥皮长度:150mm
