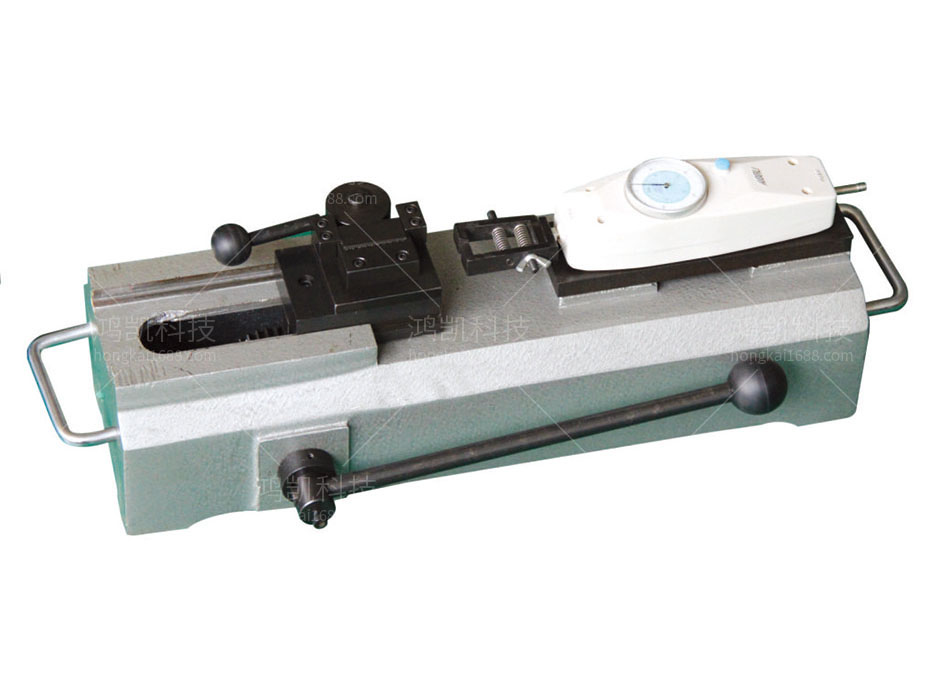

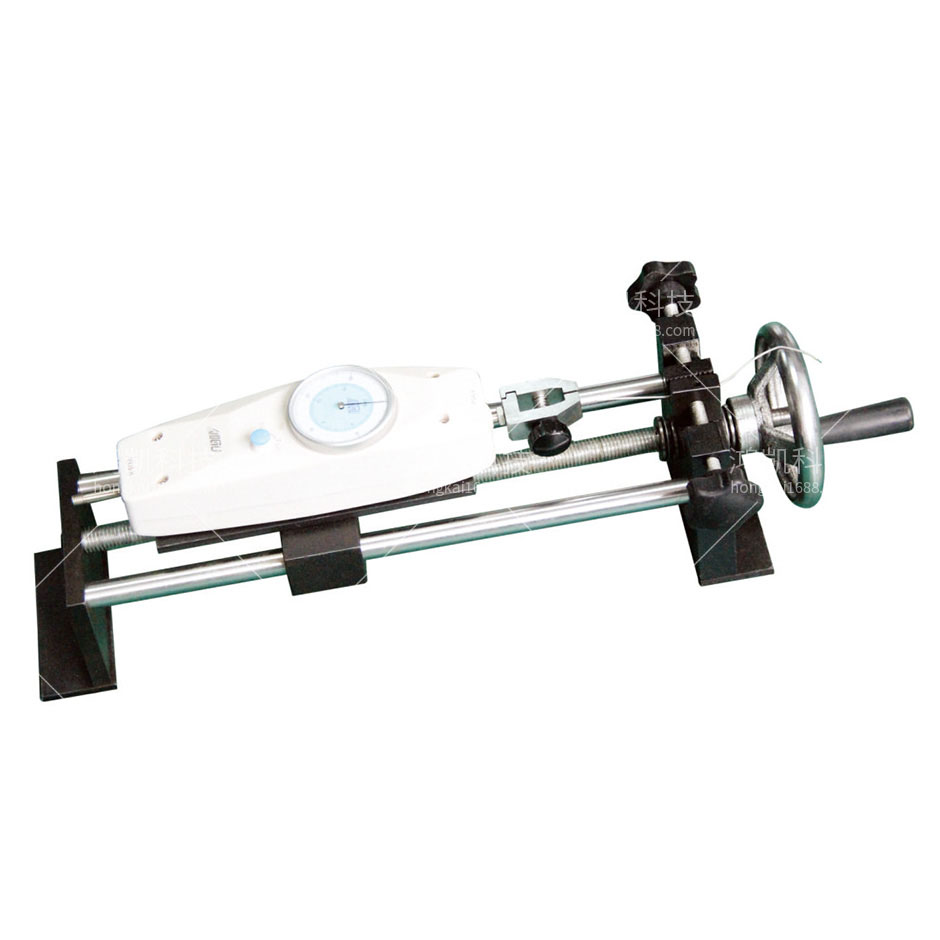

YHK-05手动拉力测试仪

手动拉力测试仪背景技术：

日常生产过程中往往要对塑胶产品的试样进行变形、拉伸、剥离和撕裂等试验测试，从而保证产品高效和高质。如我们在生产塑胶产品笔记本外框时，往往需在产品内框塑胶骨位上热熔螺母，以保证成品笔记本组装时各零部件间精准锁位，而胶壳外框螺母拉力的大小，不仅会直接影响到成品硬件的组装质量，乃至可能影响到整个笔记本的安全使用性能。这就需要运用高精密规范的检测工具，做好产品合格上市前的试验检测。通常我们在对产品胶壳胶件进行拉拔力测试时，一般使用普通手握式的拉力测试·仪或大型机台测试机，该方式下的试验检测工具给生产造成严重滞后性，在检测过程中存在着如下弊端一、检测往往受限于产品外观形状高低大小、材料成分质地规格等客观因素，试验夹具的制作相对难度较大，辅助工具的制造费用较高；二、手动进行产品的拉拔力试验，其拉伸检测的系数幅度变化大，实验的力的示值相对偏差较大；三、简小型手握式的手动拉力测试仪操作费力、试验系数偏差大，而大型机台拉力测试机机台笨重，不便于生产的随处移动，且对小件进行试验测试时存在着资源设备的浪费；四、不规范不精准的试验方法和测试工具，往往会在测试的过程中造成成品材料的损坏报废，提高了企业的生产成本。

手动拉力测试仪技术方案

实用新型内容本实用新型所要解决的技术问题是克服现有手动拉力测试仪操作复杂，受到夹具和产品的自身材料和尺寸的限制大，测量数值不精准等不足，提供一种手动拉力测试仪，本实用新型操作灵活、移动便捷、检测系数精准，广泛适用一般的工程拉力测试。本实用新型通过以下技术方案实现手动拉力测试仪，包括动力结构、拉力系数测试结构、夹具平台固定结构和支架，所述支架竖直设置，所述动力结构设置在所述支架的顶部，所述拉力系数测试结构设置在所述动力结构的下方，所述手动拉力测试仪还包括传动结构、控制结构和辅助夹具，所述拉力系数测试结构包括位移传感器和拉力测试计，所述辅助夹具位于拉力测试计的下方。

手动拉力测试仪功能特点

用于电线、光机导线抗拉强度的测定
用于电线与端子压接机的测定
用于端子与绝缘体固定力的测定
用于接头或连接器连接力的测定

手动拉力测试仪技术参数

测定范围：0-490N
量表重量：5/10/20/30/50
夹持座行程：70mm
夹紧钳行程：9mm
夹头调整量：10mm
重量：20kg
尺寸：600*185*190mm
