当前位置:首页 > 产品中心 > 测试仪设备系列 > YHK-MORT3剖面分析仪

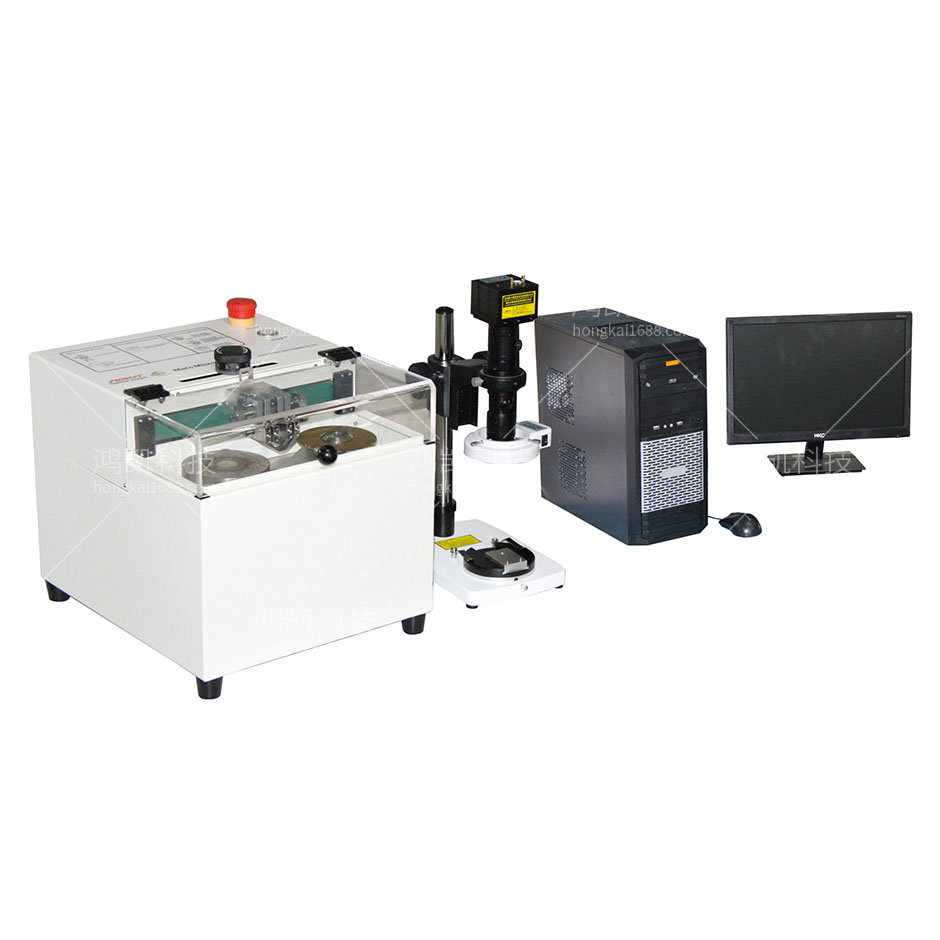

YHK-MORT3剖面分析仪

YHK-MORT3剖面分析仪

型号:YHK-MORT3剖面分析仪

检测范围:0.05-35mm²
放大倍数:20-400X
切割速度:1.6mm/sec
切割轮尺寸:100*0.5mm
打磨速度:6.5mm/sec
电解时间:5-30sec
电源:230V/110V
重量:50kg

联系电话:18002620902

产品详情
YHK-MORT3剖面分析仪介绍:


剖面分析仪介绍

剖面分析仪用途

剖面分析仪一体型端子切割和研磨台:通过专用的线束夹具将端子夹好以后,切割盘与研磨盘独立控制(采用双电机),X轴与Z轴传动使用目前市场最高标准日本米思米滚珠丝杆及米思米超高精度滑轨传动,X轴与Y轴控制使用日本松下伺服马达控制,充分超越了手动旋转手轮控制行程。可以为客户准确的打磨端子的高度控制。端子切割和研磨抛光所需要的时间为1~2分钟。超过AWG38极细线也能鲜明地显示出。用最新开发的断面评价专用软件,可测定端子高度、宽度、高宽比率、端子压接面积、线束压接面积、压缩比率、毛刺高、宽,毛刺率压接翼之间距离、与底部之间距离、孔隙率等项目,现在市场最高标准、完全超越汽车、家电、铁路轨道列车、IT等行业标准。能瞬时导出报告并自动判断所有项目是否合格。在最大倍率下的测量精度为2~3µm。

剖面分析仪特点说明

本检测系统采用原装进口技术,所有硬件均为进口
全自动分析工作室
Matomicro3是一个方便用户使用的截面检验工作室,全自动的切割和打磨模块一体化,缩短了操作时间来满足日益增长的质量要求,独立的电解腐蚀模块和标准的显微镜及图片摄取模块使成像效果更清晰,操作更舒适。最新的X5-Scan软件,集成了最新线束标准,测量向导功能可在最短时间内生成报告。
全自动图像扫描无需人工取点,自动分析多种标准及多种报告模式VW603302013,Renault36-05-019/--G,PSA9634115099SAE/USCAR-21

剖面分析仪技术参数

检测范围:0.05-35mm²
放大倍数:20-400X
切割速度:1.6mm/sec
切割轮尺寸:100*0.5mm
打磨速度:6.5mm/sec
电解时间:5-30sec
电源:230V/110V
重量:50kg
