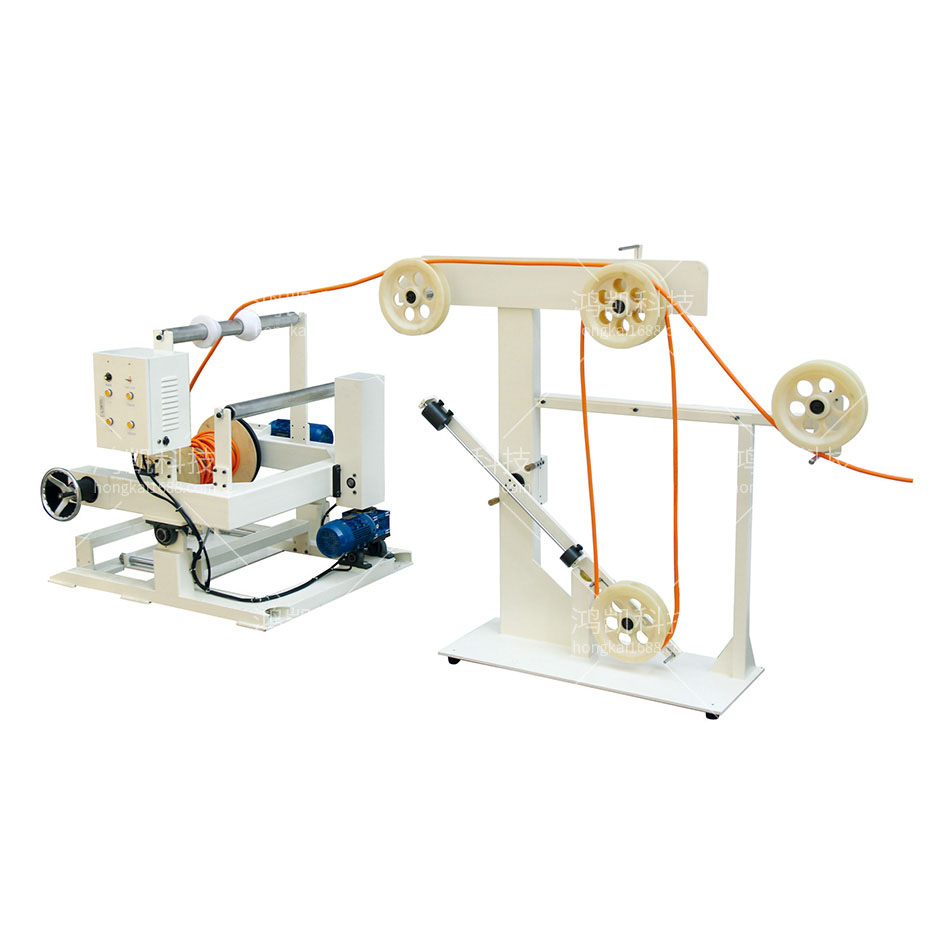

YHK-901-800自动送线机

YHK-901-800自动送线机

型号:YHK-901-800自动送线机
适用线缆外径:3mm-30mm
线盘最大直径:800mm
盘最大重量:800Kg
上下线盘:减速机+电机升降
电源:220V

尺寸:1600*1400*1400mm

联系电话:18002620902

产品详情
YHK-901-800自动送线机介绍:


自动送线机背景技术:

牵引电机的转子在生产的过程中,普遍都是需要用绕线机绕得指定规格的线圈的。而这个过程中,往往都需要配备上相应的送线装置。这样能够将导线快速准确地输送至指定加工过设备上。

现有的送线装置上除了主动输送导线的辊轴之外,往往也会有若干组用于平整导线的夹辊,而现有技术这些夹辊普遍都是定点设置的,这样往往就会造成导线于送线装置和下游设置之间由于高度差的问题形成一定的倾斜,进而有可能造成导线于送线装置的脱离点以及于下游装置的接收点之间产生一定的弯折,进而也就容易引起导线的应力变大问题,而造成导线的损坏。

自动送线机技术要素:

本实用新型的目的是提供一种自动绕线机的自动送线机,其有助于使得导线在输送过程中的角度得到有效地调整。

本实用新型的上述技术目的是通过以下技术方案得以实现的:

一种自动绕线机的自动送线机,包括两端带有开口的壳体,所述壳体沿导线移动方向一端开口处设有一组沿竖直方向的滑槽,所述滑槽上设有一对夹辊,且所述夹辊带有与滑槽相匹配的滑块。

自动送线机功能特点

配套剥线机使用,储线架上的线优先运动储线架升到一定高度,送线机自动送线
采用电动升降装线轴方式送线
储线架具有校直功能

自动送线机技术总结

本实用新型公开了一种自动绕线机的自动送线机,涉及导线输送机械领域,其技术方案要点是包括两端带有开口的壳体,所述壳体沿导线移动方向一端开口处设有一组沿竖直方向的滑槽,所述滑槽上设有一对夹辊,且所述夹辊带有与滑槽相匹配的滑块。通过采用上述技术方案,为了更好地使导线能够呈直线方向在自动送线机和下游装置之间进行输送,夹辊能够在滑块和滑槽的匹配作用下,进行定向的移动,也就能够在一定程度上克服装置之间的高度差。

自动送线机技术参数

型号:YHK-901-800
适用线缆外径:3mm-30mm
线盘最大直径:800mm
盘最大重量:800Kg
上下线盘:减速机+电机升降
电源:220V
尺寸:1600*1400*1400mm
