YHK-930自动送线机

自动送线机背景技术：

目前，在进行线材加工时，需要送线设备和外部的定尺剥皮切断加工机器配合工作，由于线滚都是盘卷状态，虽然现在已经普遍采用机械半自动送线装置。

自动送线机由线轮驱动部分，走线轨道部分构成，线轮驱动部分和走线轨道部分固定连接在一起，线轮驱动部分由电机、箱架、驱动轴、滚筒、定位筒、防跳轴构成，走线轨道部分由支撑臂、导线轮、导轨、走线轮、光感应划片、光电传感器构成。本实用新型具有成本低廉、通用性强等优点，但是每次将线缆穿过滚轮时，无法稳定控制线缆的走向，弯折的线缆很难准确穿过线孔，此时便需要重新插线，导致工作效率较低。

自动送线机技术要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种自动送线机，具有方便操作的效果。

为实现上述技术目的，本实用新型提供了如下技术方案：一种自动送线机，包括机架，所述机架沿自身的竖直方向设置有两组可自转的驱动部，每组所述驱动部包括两个处于同一水平线的滚轴，所述驱动部设置有贴合套设在两个滚轴外的传输带，两个所述传输带之间的缝隙小于线缆的直径，所述机架设置有位于驱动部一侧并供线缆穿过的线孔，所述驱动部的另一侧设置有两个卡轮，所述卡轮之间形成供线缆穿过的缝隙。

通过采用上述技术方案，将线缆穿过线孔后送到两个传输带之间，转动滚轴便会带动传输带转动，此时两个传输带之间的线缆便会跟随传输带向前运动，借助两个传输带来挤压线缆，使得线缆处于笔直状态，当线缆离开传输带后更容易穿过卡轮之间的缝隙，取得了提高操作便捷性的有益效果。借助两个传输带压直线缆，也方便后续对线缆进行加工，取得了提高工作效率的辅益效果。

自动送线机功能特点

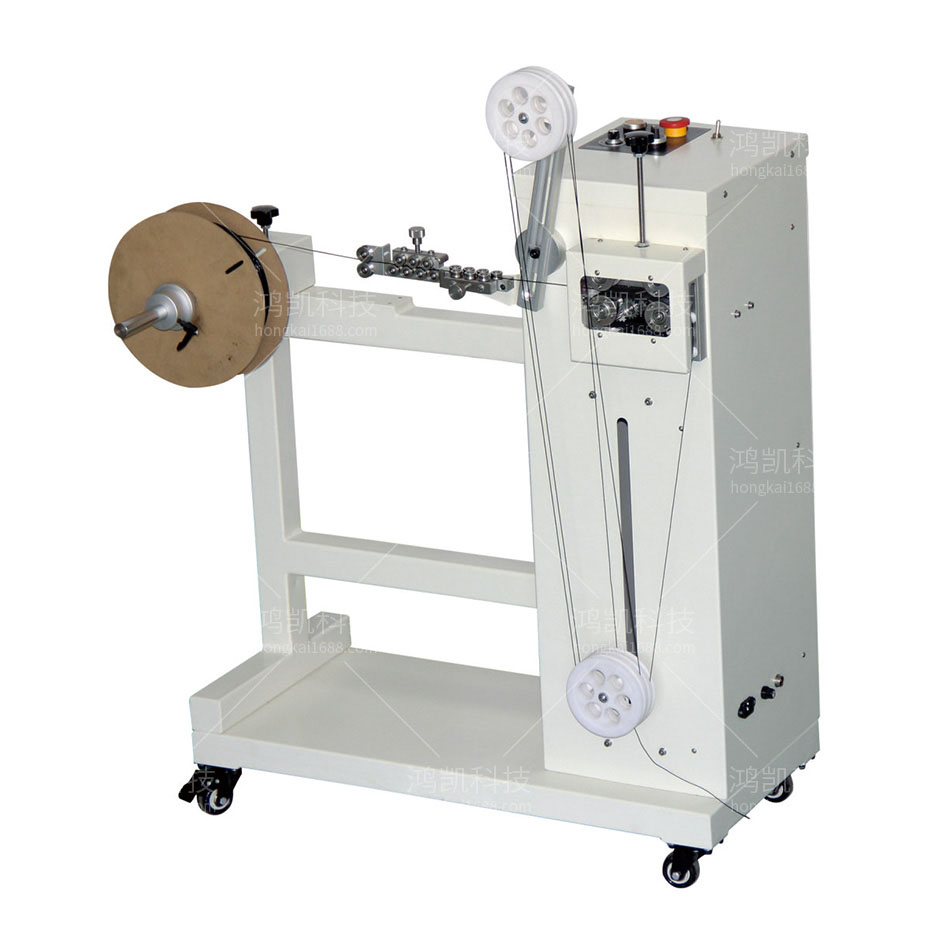

YHK-930是一台皮带输送式电动送线机，用于承重达50kg以内的线轴送线，皮带输送方式较适用于稍带粘性或缠绕不规律的线材，与剥线机配合可侦测有无线材、自动送线及停止，使线材稳定输送，提高加工精度。

自动送线机技术总结

本实用新型公开了一种自动送线机，包括机架，所述机架沿自身的竖直方向设置有两组可自转的驱动部，每组所述驱动部包括两个处于同一水平线的滚轴，所述驱动部设置有贴合套设在两个滚轴外的传输带，两个所述传输带之间的缝隙小于线缆的直径，所述机架设置有位于驱动部一侧并供线缆穿过的线孔，所述驱动部的另一侧设置有两个卡轮，所述卡轮之间形成供线缆穿过的缝隙。综上所述，本实用新型借助细线来带动线缆穿过线孔与卡轮，避免柔软的线缆弯折，取得了提高操作方便性的有益效果，同时借助传输带压直线缆，方便线缆后期加工，提高了工作效率。

自动送线机技术参数

最大功率：200W
送线方式：皮带送线
卷轴直径：300-500mm
电缆卷轴宽度：250mm
电缆卷轴重量：50kg
尺寸：800X500X1000mm
重量：51kg
电源：AC220V，50/60Hz
