当前位置:首页 > 产品中心 > 胶布缠绕机系列 > YHK-103全自动缠胶布机

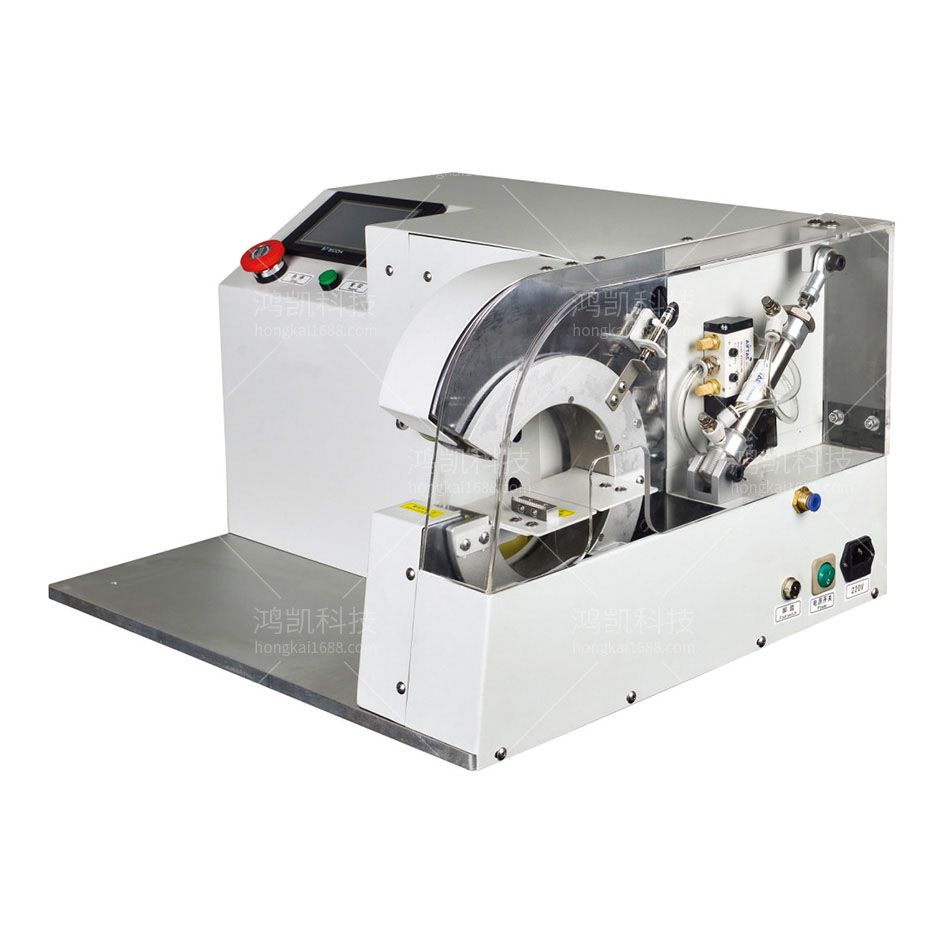

YHK-103全自动缠胶布机

YHK-103全自动缠胶布机

型号:YHK-103全自动缠胶布机

胶带宽度:15-45mm
缠绕长度:0-600mm/second
缠绕直径:0.1-40mm
电源:220/110(V)
重量:44kg
机器尺寸:L560×W500×H350mm

联系电话:18002620902

产品详情
YHK-103全自动缠胶布机介绍:


全自动缠胶布机介绍

全自动缠胶布机背景技术:

当需要在导线上缠上用于静电屏蔽的胶布时,经常需要操作员手工将胶布缠绕在导线上,这种方法效率低,劳动强度大,很浪费时间,受人为因素影响大,胶布贴的不均匀,影响美观,产品品质差,也不适合工厂专业化的大规模生产。为了解决由于人工操作带来的不便,半自动缠绕胶布机具有一工作平台,以及从该工作平台的两端分贝上延伸出的支撑座,同步轴承机构分别设置在支撑座上,其中之一同步轴承结构通过一皮带将以变速电机和一传动杆连接,另一同步轴承机构通过皮带与传动杆连接。这种方法与手工操作相比,在生产效率和产品品质上有了很到的提高,但是这种方法存在一个问题,需要操作人员协助操作,从而达到缠绕的目的,生产不方便。因此,有必要开发设计一种不需要操作人员用手或其他东西拿着胶布,就自动完成对诸如导线或其他线缆外部再缠绕一层胶布缠胶布机,以提高工作效率。

实用新型内容本实用新型的目的是针对上述问题,向社会提供一种无需操作人员协助操作的全自动缠胶布机。本实用新型的技术方案是:设计一种全自动缠胶布机,包括设置在底座上的水平直线驱动装置,设置有电机和缠绕机构的滑块,及设置在所述滑块两侧的夹紧机构,一线孔贯穿所述缠绕机构和所述滑块,所述水平直线驱动装置驱动所述滑块在所述夹紧机构之间来回移动,所述电机驱动所述缠绕机构以所述线孔为中心旋转运动,待缠绕线缆穿过所述线孔固定在所述夹紧机构上。作为对本实用新型的改进,所述缠绕机构包括一个以上的缠绕臂,所述缠绕臂上设置有胶布固定架,所述缠绕臂与待缠绕线缆成钝角。作为对本实用新型的改进,所述夹紧机构包括定位板和夹具,所述夹具设置在所述定位板上,所述定位板设置在底座支架上。作为对本实用新型的改进,还包括两端设置在所述底座支架上的导柱,所述滑块设置在导柱套上。作为对本实用新型的改进,还包括两端设置在所述底座支架上的丝杆,所述滑块在所述丝杆上来回移动,在所述滑块两侧的所述丝杆上设置有传感器。作为对本实用新型的改进,所述丝杆可以用光杆代替。作为对本实用新型的改进,所述水平直线驱动装置用气缸、液压缸或电功缸代替。本实用新型具有结构简单,方便实用,工作效率高和无需操作人员协助操作就可以将胶布缠绕在线缆上的优点。

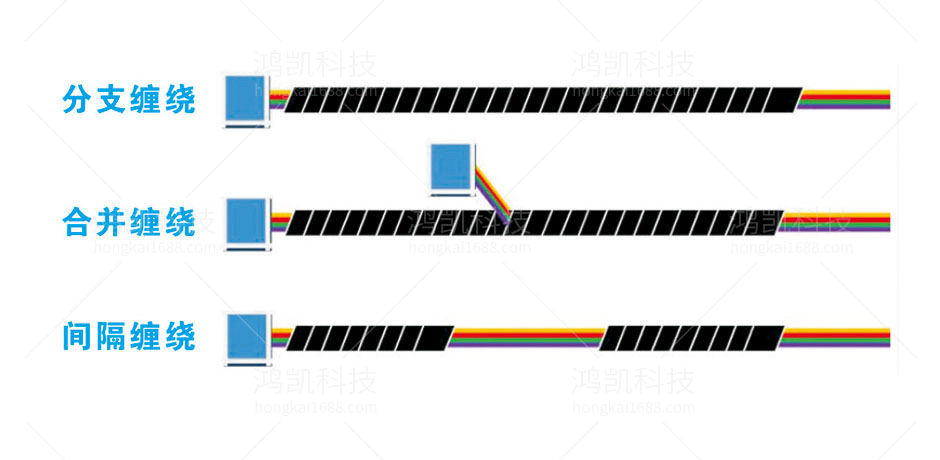

全自动缠胶布机功能特点

全缠:胶布重叠缠绕整条线束,胶布重叠缠绕的面积可调,比如胶布重叠分之一,三分之一,四分之一。
点缠:胶布按圈数缠绕线束的一个点,缠绕圈数可设定一圈,两圈及以上。
花缠:胶布缠绕线束时不重叠缠,并隔开一段距离,间隔距离可调。

全自动缠胶布机技术参数

胶带宽度:15-45mm
缠绕长度:0-600mm/second
缠绕直径:0.1-40mm
电源:220/110(V)
重量:44kg
机器尺寸:L560×W500×H350mm


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
