YHK-023B手持式尼龙扎线机

手持式尼龙扎线机背景技术：

目前，由于尼龙扎带具有捆扎快速、自锁坚固和使用方便等优点，广泛应用于办公室的机柜内网线、光纤跳线及电源线等的绑扎。常用的尼龙扎带是一次性的自锁式扎带，当它捆扎过的物品想要再松开时，必须剪断尼龙扎带，既浪费材料，又费时费工。有的时候用剪刀不小心还会将其绑扎的导线剪断，导致系统故障。尼龙扎带设计者为了能重复使用尼龙扎带，在尼龙扎带中增加解锁装置或松放按钮等，但带来了结构复杂，增加了尼龙扎带的制造成本。另外，采用尼龙扎带绑扎的线路在布置的时候，仍存在底层线缆不易维修的问题。已绑扎好的线缆，在调整和新增线缆时，维护工作量较大，底层的线缆由于承受线缆重量而存在性状不佳，甚至导致损坏，由于热量无法正常散逸，也容易诱发火灾。

手持式尼龙扎线机技术特征：

一种手持式尼龙扎线机，包括机柜、尼龙扎带本体和尼龙扎带带扣，其特征在于，所述尼龙扎带本体是由尼龙扎带本体的尾部、尼龙扎带本体的齿部和尼龙扎带本体的头部三部分组成的，尼龙扎带带扣是由尼龙扎带带扣的齿部和尼龙扎带带扣的手持部分组成的，尼龙扎带本体的头部是中空的回字形框体，在回字形框体上设置有矩形通孔，在尼龙扎带带扣的齿部为矩形块，所述的尼龙扎带带扣是通过尼龙扎带带扣的矩形块的齿部卡接到尼龙扎带本体的尼龙扎带本体的头部的回字形框体上设置的矩形通孔中的，且尼龙扎带带扣的齿部上的锯齿设置在回字形框体内侧面上；尼龙扎带本体的齿部的矩形表面上均匀布满有锯齿，当尼龙扎带本体的尾部及尼龙扎带本体的齿部从尼龙扎带本体的头部的回字形框体中穿过时，尼龙扎带本体的齿部的矩形表面上的锯齿是与尼龙扎带带扣的矩形块的齿部上的锯齿啮合在一起的。

手持式尼龙扎线机功能特点

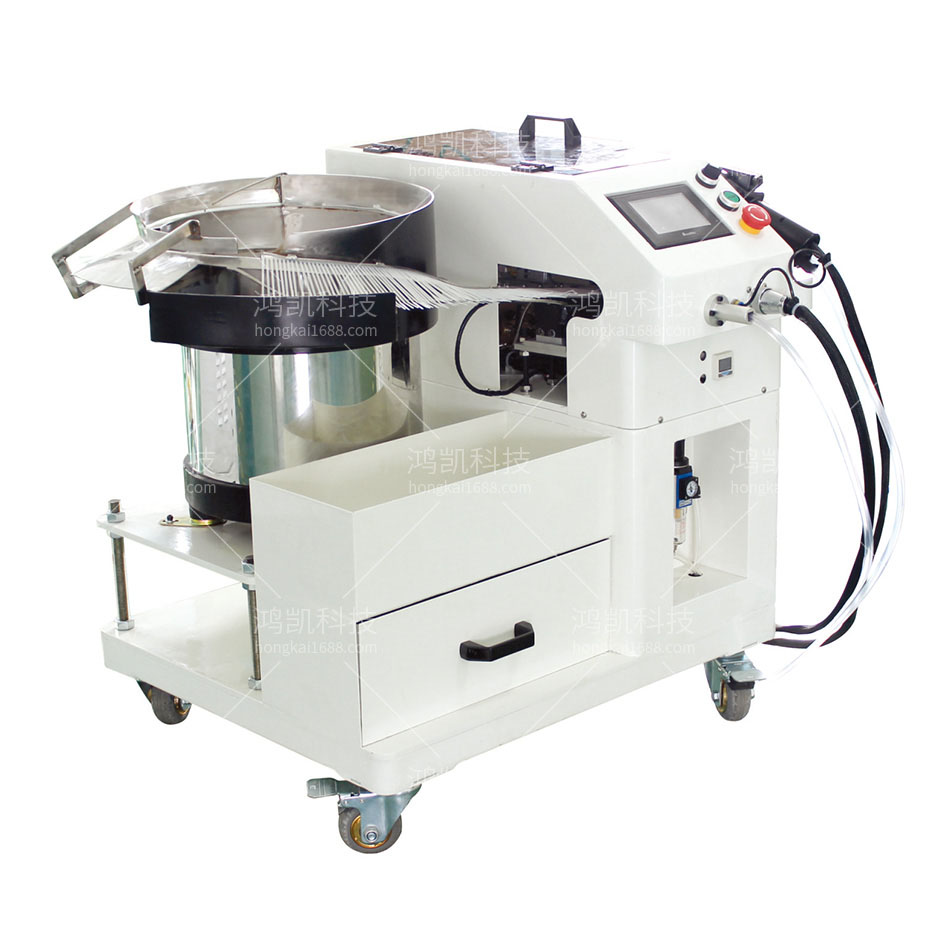

本机具有自动上料、穿孔、捆扎、拉紧、切断、排出废料

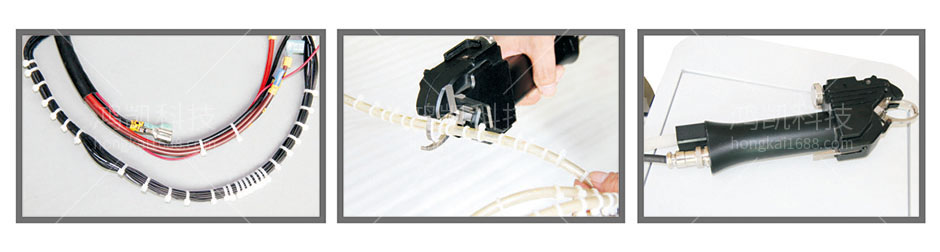

手持枪头轻、整个枪柄轻巧易握，机身小移动方便（带脚轮）；
适用于家电汽车等内部线束捆扎，同时适用于飞机、火车、船舶汽车、家电及其他大型机电设备装配时内部线束捆扎，也适用于物流包装，管道接头固定、食品封装等。

手持式尼龙扎线机技术总结

本实用新型公开了一种手持式尼龙扎线机，解决了尼龙扎带不容易松开和线缆梳理调整困难的问题。尼龙扎带本体是由尼龙扎带本体的尾部、尼龙扎带本体的齿部和尼龙扎带本体的头部三部分组成的，尼龙扎带带扣是由尼龙扎带带扣的齿部和尼龙扎带带扣的手持部分组成的，尼龙扎带本体的头部是中空的回字形框体，在回字形框体上设置有矩形通孔，在尼龙扎带带扣的齿部为矩形块，尼龙扎带带扣是通过尼龙扎带带扣的矩形块的齿部卡接到尼龙扎带本体的尼龙扎带本体的头部的回字形框体上设置的矩形通孔中的。本实用新型结构简，制作和安装方便，制造成本低。

手持式尼龙扎线机技术参数

适用长度：80mm/100mm/150mm
张力：2.5-5.0M.n
束带直径：0.3-30mm
生产能力：1800pcs/hour
