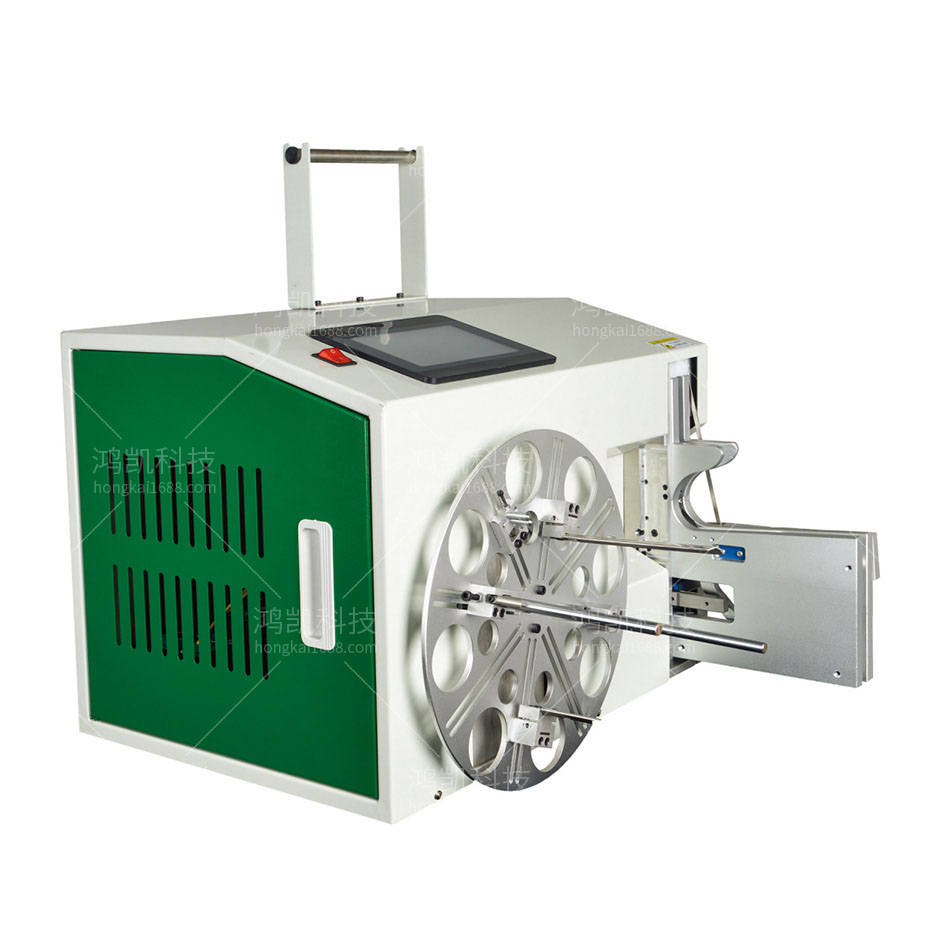

YHK-90B半自动绕线扎线机

YHK-90B半自动绕线扎线机

型号:YHK-90B半自动绕线扎线机
扎带长度:80-140MM
扎带直径:10-30MM
扎带速度:1秒次
绕线间距:50-200MM
绕线速度:1-10可调
电源:AC220V50/60Hz
机器尺寸:700×550×400mm
重量:45KG

联系电话:18002620902

产品详情
YHK-90B半自动绕线扎线机介绍:


半自动绕线扎线机介绍

半自动绕线扎线机背景技术:

电线行业的劳动密集程度高,劳动强度大;AC、DC线成品一般需要手工绕好并用扎带扎好,效率极低,人力资源占用较大。

实用新型内容本实用新型的目的在于提供一种简单高效的,将电线自动绕制成束,并自动将扎带扭好的半自动绕线扎线机。本实用新型的构成由机架组件、绕线组件、夹持组件、进给组件、移线组件、扭线组件和人机界面面板组成,机架组件内有电气控制的部分电气元件和控制线路,机架组件上装有绕线组件、夹持组件、进给组件、移线组件、扭线组件和人机界面面板;绕线组件上有绕线柱和卡线槽,安装在转盘上;夹持组件上有夹线张力滚轮固定在夹线滑块上,安装在夹线大滑台上;进给组件上有扎带进给轮和扎带切断刀,安装在进给滑台上,在进给滑台前方设有扎带夹持气爪,在进给滑台后方设有扎带轮辘;移线组件在绕线组件和进给组件上方,有二副机械气爪,固定在Z轴滑台上,安装在X轴和Y轴的组合滑台上;扭线组件设有带旋转轴的扭线气爪,固定在Z轴滑台上,安装在平移滑台上。该设备机架组件上装有绕线组件、夹持组件、进给组件、移线组件、扭线组件和人机界面面板,结构简单、使用方便,交替绕线操作,工作效率极高;控制方面,采用PLC可编程逻辑控制器控制,操作界面简洁,程序编写通用,维护简单,只需按不同的程序设定,即可进行不同电线的绕线扎线工作。

半自动绕线扎线机功能特点

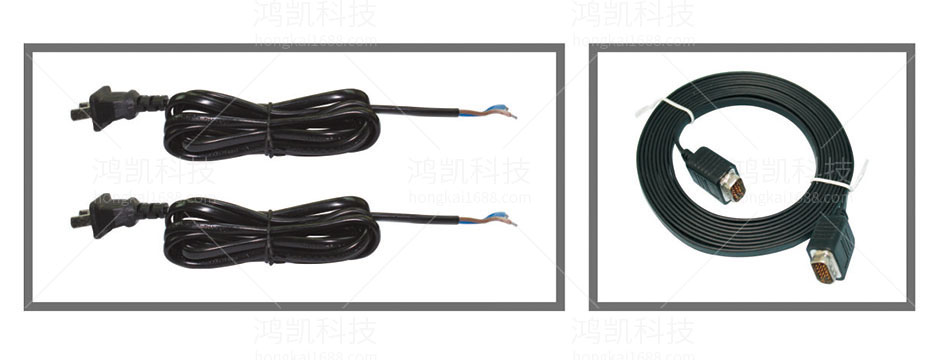

本机适用于AC电源线、DC电源线、USB数据线、视频线、HDM高清线等各类传输线采用包胶铁芯扭扎成束,也可用于其它要用包胶铁芯扎紧之用,如衣架等行业。
员工只需将线头固定好,脚踏开关实现绕线,完毕取出放到扎线口处自动扎带,全部过程只需4-5秒。本机可进行扎线长度、绕线圈数设定,可进行产量计数。本机采用PLC程式控制,文本显示器进行参数设定,操作简单方便。可降低员工的疲劳强度,提高工作效率,节省扎带等特点。

半自动绕线扎线机技术参数

型号:YHK-90B半自动绕线扎线机
扎带长度:80-140MM
扎带直径:10-30MM
扎带速度:1秒次
绕线间距:50-200MM
绕线速度:1-10可调
电源:AC220V50/60Hz
机器尺寸:700×550×400mm
重量:45KG


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
