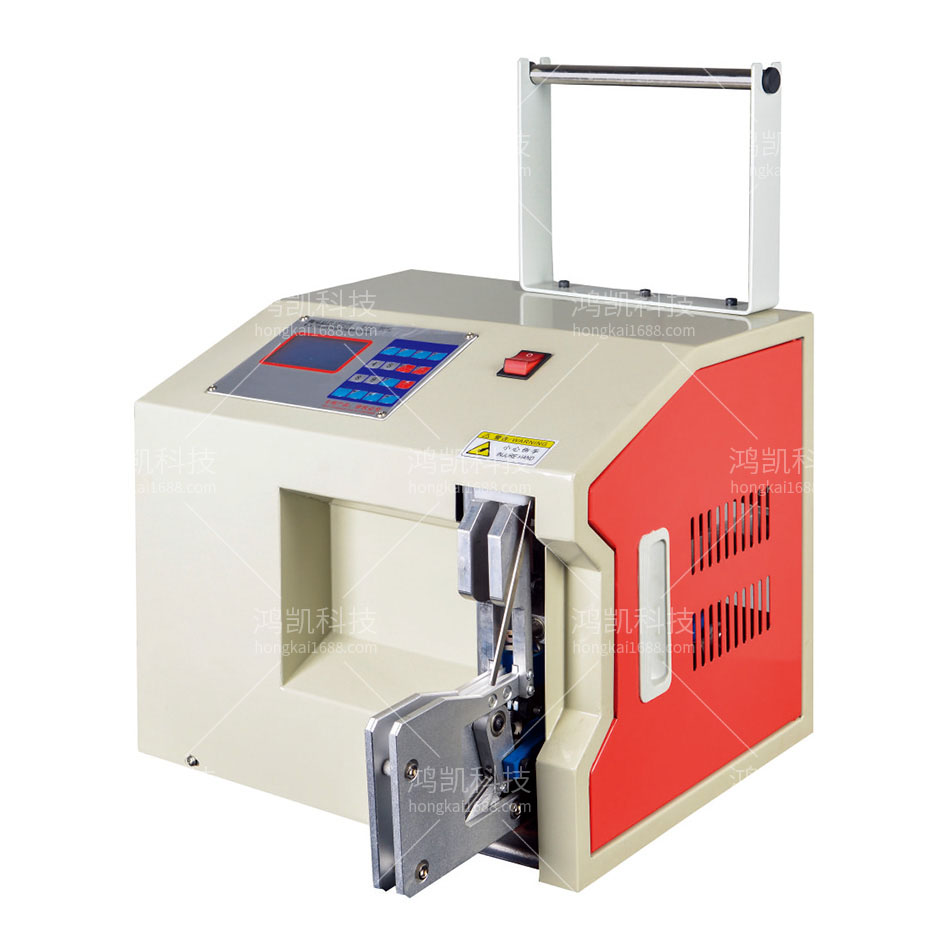

YHK-90A半自动扎线机

YHK-90A半自动扎线机

型号:YHK-90A半自动扎线机
扎带长度:80-140MM
扎带直径:10-30MM
扎带速度:1秒次
绕线间距:无
绕线速度:无
电源:AC220V50/60Hz
机器尺寸:550×550×400mm
重量:30KG

联系电话:18002620902

产品详情
YHK-90A半自动扎线机介绍:


半自动扎线机介绍

半自动扎线机背景技术:

线缆尤其是家用电器的线缆(如电源线、延长线、端子接头电线等等)在安装插头、连接电器等工序之前,通常需要进行包扎,以缩短其长度,便于操作,同时也可以节省电器产品包装时所需的空间。现有完成此类线缆包扎的作业,大都采人工将待扎物束集,再以事先裁剪定长度的扎线施予结扎,然而,在结扎过程中,工作人员必须一手握着待扎物,另一手持着定长的扎线卷绕待扎物而予以结扎束紧,很显然,人工操作的方式不但生产效率低、劳动力成本高,而且包扎质量受人为因素的影响较大,容易使包扎的产品规格不一致,从而影响产品的销售。同时人工进行扎线的工作效率低,劳动强度大,不能满足现代企业流水线连续、快速生产的要求,并由于扎线为金属线或包覆有塑料材质的金属线,一经裁剪后,极易割伤、刮伤皮肤,人工扎线操作时,也存在有一定的安全隐患。现在市面上虽然有半自动扎线机的存在,其在工作时,操作人员只需要将待扎线缆放置到相应位置上,半自动扎线机启动后便可自动将线缆绕扎。半自动扎线机在完成扎线步骤时,依靠的是一个“S”形钩爪,钩住扎线将扭转,实现扎线对线缆的绕扎。传统的“S”形钩爪,其结构较为简单,在实际应用过程中,常常会发生扎线从钩爪中滑出的情况,使得半自动扎线机的工作稳定性较差。

实用新型内容本实用新型的目的在于提供一种结构简单,使用稳定性好,可实现其可将扎线予以自动送线、卷弯、切断、挠曲及结扎线缆的半自动扎线机。为实现上述目的,本实用新型所采用的技术方案是一种半自动扎线机,包括有机体及送线机构、传动机构、卷线机构、切断机构、挠线机构及扎线机构;所述机体上部设置有线架,所述的线架上安装有用于放置扎线的扎线筒;所述的送线机构、传动机构、卷线机构、切断机构、绕线机构以及扎线机构均安装在机体中;其特征在于所述的扎线机构包括有扎线杆,所述扎线杆的前端设置有一形钩爪;所述钩爪呈“S”形,其“S”形两端处均设有向内侧朝向的卡齿。本实用新型与传统技术相比较,其优势在于钩爪两端设有卡齿,使得扎线机在绕扎的过程中,不易出现因扎线滑落而影响扎线机工作的情况。

半自动扎线机功能特点

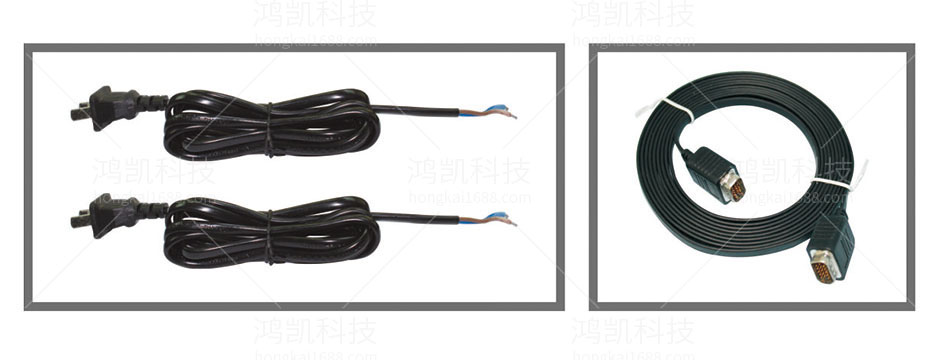

本机适用于AC电源线、DC电源线、USB数据线、视频线、HDM高清线等各类传输线采用包胶铁芯扭扎成束,也可用于其它要用包胶铁芯扎紧之用,如衣架等行业。
员工只需将线头固定好,脚踏开关实现绕线,完毕取出放到扎线口处自动扎带,全部过程只需4-5秒。本机可进行扎线长度、绕线圈数设定,可进行产量计数。本机采用PLC程式控制,文本显示器进行参数设定,操作简单方便。可降低员工的疲劳强度,提高工作效率,节省扎带等特点。

半自动扎线机技术参数

型号:YHK-90A半自动扎线机
扎带长度:80-140MM
扎带直径:10-30MM
扎带速度:1秒次
绕线间距:无
绕线速度:无
电源:AC220V50/60Hz
机器尺寸:550×550×400mm
重量:30KG


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
