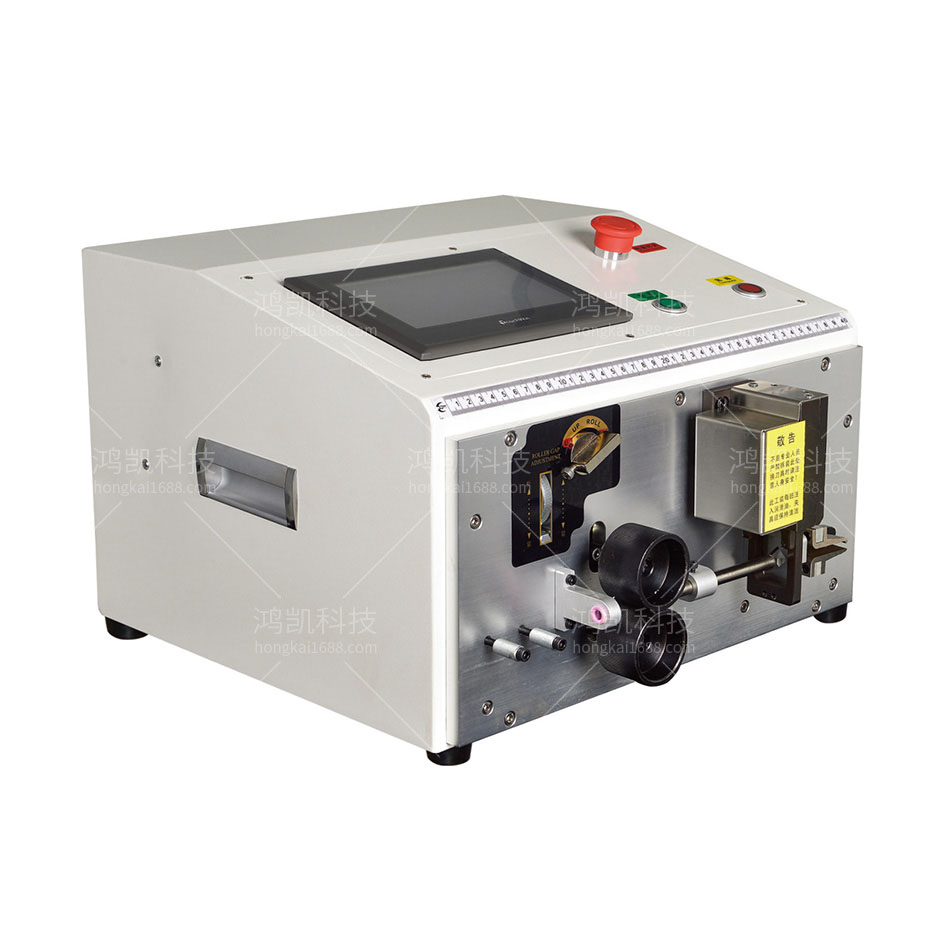

YHK-825电脑剥线折弯机

YHK-825电脑剥线折弯机

型号:YHK-825电脑剥线折弯机

剥线范围:0.1-25mm²(825)
最大剥皮长度:前端100mm、后端20mm
切割长度:0.1mm-99999mm
折弯次数:13次
刀片材质:高速钢、钨钢
电源:220v50/60Hz
生产率:200-800pcs/h
重量:54kG
尺寸:500*480*380mm

联系电话:18002620902

产品详情
YHK-825电脑剥线折弯机介绍:


电脑剥线折弯机背景技术:

剥线折弯机是内线电工、电动机修理、仪器仪表电工常用的工具之一,用来供电工剥除电线头部的表面绝缘层。由于一些电线需大批量的剥线,而剥线折弯机又只能手动剥线,用剥线折弯机剥线浪费大量的人力物力,所以市面上出现了大量的自动剥线折弯机,减少了大量的人力物力,提高了生产效率。但是市面上的自动剥线折弯机对电线的剥头、剥尾、切断都是由一对刀片进行的,对刀片有很大的磨损,且影响生产效率。

电脑剥线折弯机技术特征:

一种电脑剥线折弯机,包括出料装置,剥皮装置,送料装置,其中出料装置包括:第一滚筒、第二滚筒、第一电机,滑动轮,其特征在于:所述第一电机左侧连接第一转轴,且第一转轴穿过壳体连接第一滚筒,所述第一滚筒外部包裹第一筒套,所述第一转轴下方设有第二转轴,所述第一转轴与第二转轴上分别设有第一齿轮和第二齿轮,所述第二转轴穿过壳体连接第二滚筒,所述第二滚筒外部包裹第二筒套,所述第二滚筒左下方设有成品收集盒;剥皮装置包括:第一直线电机、第二直线电机、上刀片固定架、下刀片固定架、第五齿轮和第六齿轮,所述第一直线电机左侧连接有第三转轴,所述第三转轴穿过壳体连接上刀片固定架,所述上刀片固定架中左侧设有第一刀片,中间设有第二刀片,右侧设有第三刀片,且刀刃朝下,所述第一直线电机下方设有第二直线电机,所述第二直线电机左侧设有第四转轴,所述第四转轴穿过壳体连接下刀片固定架,所述下刀片固定架中左侧设有第六刀片,中间设有第五刀片,右侧设有第四刀片,且刀刃朝上,所述上刀片固定架与下刀片固定架左右两边分别设有左固定架和右固定架,所述左固定架和右固定架固定在壳体外侧,所述上刀片固定架上方四角分别设有四个传动轮,且与左固定架与右固定架的上侧相连,所述下刀片固定架下方四角分别设有四个传动轮,且与左固定架与右固定架的下侧相连,所述左固定架、右固定架跟上刀片固定架、下刀片固定架相连的四角分别设有四根导轨;送料装置包括:第二电机、第三滚筒、第四滚筒、第五滚筒、第六滚筒,所述第二电机左侧设有第五转轴,所述第五转轴穿过壳体连接到第四滚筒,所述第四滚筒左侧设有第三滚筒,所述第三滚筒右侧与第七转轴相连,且第七转轴穿过壳体进入壳体内部,所述第五转轴下方设有第六转轴,所述第六转轴穿过壳体连接到第五滚筒,所述第五滚筒左侧设有第六滚筒,所述第六滚筒与第八转轴相连,且第八转轴穿过壳体进入壳体内部,所述第五转轴与第六转轴上分别设有第三齿轮和第四齿轮,所述第七转轴与第八转轴上分别设有第三齿轮和第四齿轮,所述第三滚筒与第四滚筒外部包裹有第一履带,所述第五滚筒与第六滚筒外部包裹第二履带。

电脑剥线折弯机功能特点

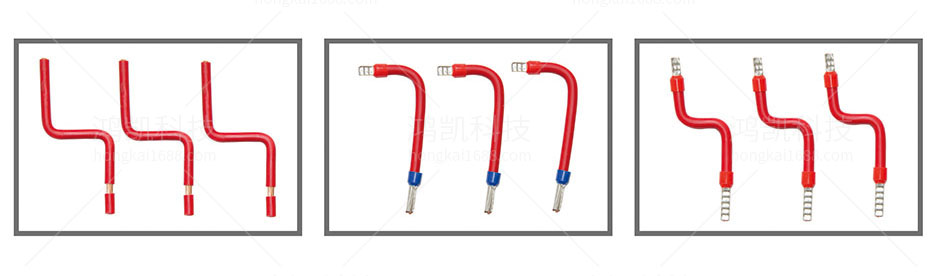

具有裁断、剥头、折弯的功能
可顺/逆时针折弯,折弯角度30/45/60/90度
本机由电脑控制,按键操作,性能稳定,操作简易
高速剥线,裁线范围内可任意设定线头、线尾及总长

电脑剥线折弯机技术总结

本实用新型公开一种电脑剥线折弯机,包括出料装置,剥皮装置,送料装置,其中出料装置包括:第一滚筒、第二滚筒、第一电机,所述第一电机左侧连接到第一滚筒,所述第一滚筒下方设有第二滚筒;剥皮装置包括:第一直线电机、第二直线电机、上刀片固定架、下刀片固定架,所述第一直线电机左侧连接上刀片固定架,所述第一直线电机下方设有第二直线电机,所述第二直线电机左侧连接下刀片固定架;送料装置包括:第四滚筒、第六滚筒、第二电机,所诉第二电机连接第四滚筒,所诉第四滚筒下方设有第五滚筒,本实用新型使用三对刀片对电线不同工序的动作,减少对刀片的磨损,提高产品的生产效率。

电脑剥线折弯机技术参数

剥线范围:0.1-25mm²(825)
最大剥皮长度:前端100mm、后端20mm
切割长度:0.1mm-99999mm
折弯次数:13次
刀片材质:高速钢、钨钢
电源:220v50/60Hz
生产率:200-800pcs/h
重量:54kG
尺寸:500*480*380mm
