当前位置:首页 > 产品中心 > 电脑剥线机系列 > YHK-2006FT扁护套电脑剥皮扭线机
YHK-2006FT扁护套电脑剥皮扭线机

YHK-2006FT扁护套电脑剥皮扭线机

型号:YHK-2006FT扁护套电脑剥皮扭线机

剥线范围:AWG7#-AWG28#
剥皮长度:前端0-100mm
后端0-60mm
切割长度:0.1mm-9999.9mm
刀片:2片
电源:220V50/60Hz
生产率:1500-2000pcs/h
重量:39kg
尺寸:700*400*280mm

联系电话:18002620902

产品详情
YHK-2006FT扁护套电脑剥皮扭线机介绍:


扁护套电脑剥皮扭线机背景技术:

电线电缆生产过程中有许多因绝缘缺陷报废的绝缘线芯或电线成品,其中间的铜线还可以再利用,况且铜的价格昂贵,再利用的价值很高,因此,电线电缆厂家都会将由于绝缘缺陷而报废的绝缘线芯或电线成品的绝缘层扒掉,保留其中的铜线以便再次利用。经检索,中国专利授权号为CN204156433U的专利,公开了一种废旧电缆剥皮装置,所述电缆剥皮装置包括电缆收集盘支架、电缆收集盘、电缆剥皮机构支架、电缆剥皮机构、电缆收集装置底座、第一辅助收集轮、第二辅助收集轮以及电缆,电缆收集盘设于电缆收集盘支架中间位置,电缆收集盘支架的一端固定于电缆收集装置底座上,电缆剥皮机构设于电缆剥皮机构支架上端部分,电缆剥皮机构支架的底端设于电缆收集装置底座上。上述专利中的废旧电缆剥皮装置存在以下不足:剥皮效率不高,自动化程度低,对将要进行剥皮处理的电缆没设置清洗装置,会导致剥皮过程中因电缆外表面吸附的异物对刀片造成损害,减少使用寿命,且未设收集铜线外皮的装置,会对环境造成污染。

扁护套电脑剥皮扭线机技术要素:

本实用新型的目的是为了解决现有技术中剥皮效率不高,自动化程度低,外表面吸附的异物会减少刀片使用寿命和绝缘皮对环境造成污染的问题,而提出的一种扁护套电脑剥皮扭线机。

为了实现上述目的,本实用新型采用了如下技术方案:

一种扁护套电脑剥皮扭线机,包括底座,所述底座底部两侧均设有支撑杆,所述底座顶部一侧设有控制台,所述底座顶部另一侧设有电机,所述底座顶部于电机和控制台之间设有连接杆和活动连接的收集箱,所述连接杆位于控制台和收集箱之间,所述收集箱底部两侧对称设有滑轮,所述底座顶部设有与滑轮相匹配的滑轨,所述控制台上设有电源开关、刀刃调节钮和电机开关,所述连接杆顶部水平设有剥皮机构,所述剥皮机构包括剥皮机构架,所述剥皮机构架内壁上下对称设有弹簧、连接板、升降杆和剥皮刀,所述弹簧位于剥皮机构架入口端,所述剥皮刀位于剥皮机构架出口端,所述连接板位于弹簧和剥皮刀之间,所述升降杆位于连接板和剥皮刀之间,所述弹簧一端设有压板,所述压板顶面设有毛刷,所述升降杆顶端设有切割刀,两个所述连接板之间设有加热管道,两个所述剥皮刀连接处设有圆环,所述刀刃调节钮通过导线与升降杆相连,所述电机输出轴固定连接有圆盘,所述圆盘顶部中心竖直设有绕线柱,所述绕线柱顶部设有螺纹柱,所述螺纹柱上匹配设有活动连接的限位环。

扁护套电脑剥皮扭线机功能特点

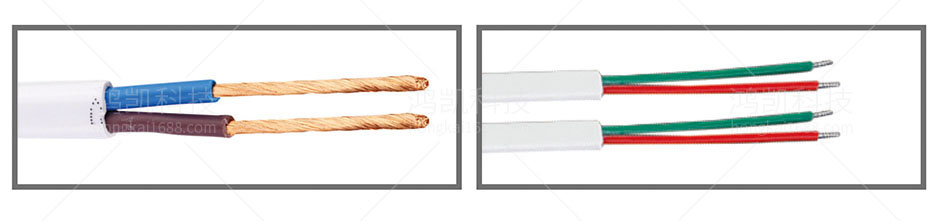

本机适用于扁护套线的自动裁剥和扭芯线作业
2相混合式步进电机4轮驱动,精准度更高
智能控制系统,中英文切换显示屏,操作简单
可存储100条加工数据,随时调用

扁护套电脑剥皮扭线机技术总结

本实用新型公开了一种扁护套电脑剥皮扭线机,包括底座,所述底座底部两侧均设有支撑杆,所述底座顶部一侧设有控制台,所述底座顶部另一侧设有电机,所述底座顶部于电机和控制台之间设有连接杆和活动连接的收集箱,所述连接杆顶部水平设有剥皮机构,所述电机输出轴固定连接有圆盘,所述圆盘顶部中心竖直设有绕线柱。本实用新型通过设置控制台、升降杆、切割刀、剥皮刀、电机和绕线柱,实现了自动剥皮,且剥皮效率高,通过在剥皮机构内设置弹簧、压板、毛刷和加热管道,实现了对铜线的清理和加热,延长了刀具的使用寿命,通过在剥皮机构与绕线柱之间设置活动连接的收集箱,减少对环境的污染。

扁护套电脑剥皮扭线机技术参数

剥线范围:AWG7#-AWG28#
剥皮长度:前端0-100mm
后端0-60mm
切割长度:0.1mm-9999.9mm
刀片:2片
电源:220V50/60Hz
生产率:1500-2000pcs/h
重量:39kg
尺寸:700*400*280mm


全自动剥线机厂家企业实力

同轴剥线机图片电脑剥线机厂家 全自动剥线机图片半自动剥线机 自动端子机图片剥线机生产厂家

线材加工智能化设备专业制造商

鸿凯品质 赢在选择

同轴剥线机、电脑剥线机、自动端子机、全自动端子机

现货交期:当天交货

订货交期:5-10天
